주요사항
｜ 최대 4/7/13.6/30/40 GHz의 주파수 대역
｜ 최고 160 MHz의 신호 분석 대역폭
｜ 터치스크린 기반 사용자 인터페이스 5 GHz로 편리하고 직관적인 작동
｜ 최대 7 GHz에서 0.4 dB의 총 계측 불확도
｜ 10 kHz 주파수 오프셋에서 –110 dBc (1 Hz) 위상 노이즈
｜ +15 dBm TOI(Third-Order Intercept)
｜ 1 Hz 대역폭에서 DANL(Displayed Average Noise Level): 1 GHz에서 –155 dBm, 30 GHz에서
–147 , R&S®FSV-B24 프리앰프: 30 GHz에서 –162 dBm
｜ 위상 노이즈, 노이즈 지수, 벡터 신호 분석, 아날로그 복조, EMI 진단을 위한 범용 계측 어플리케이션
｜ LTE (LTE-Advanced 포함) 무선 계측 어플리케이션, WLAN (IEEE 802.11ac 포함),
WCDMA/HSPA+, TD-SCDMA, GSM/EDGE, CDMA2000®/1xEV-DO, Bluetooth®
｜ 하모닉 믹서를 이용한 최대 500 GHz의 주파수 대역
｜ 탈착식 SSD 또는 HDD로 테스트 데이터 기밀 유지
요약설명

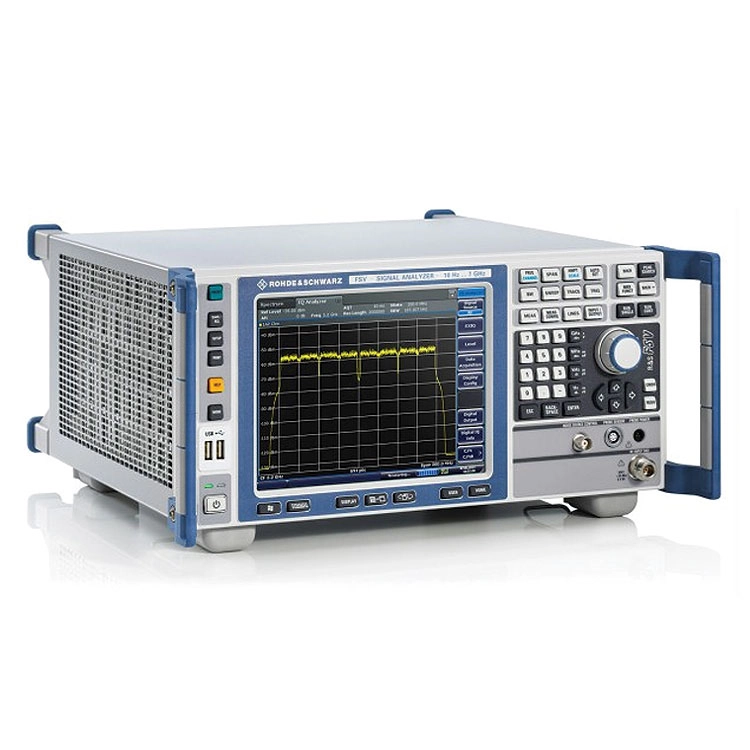

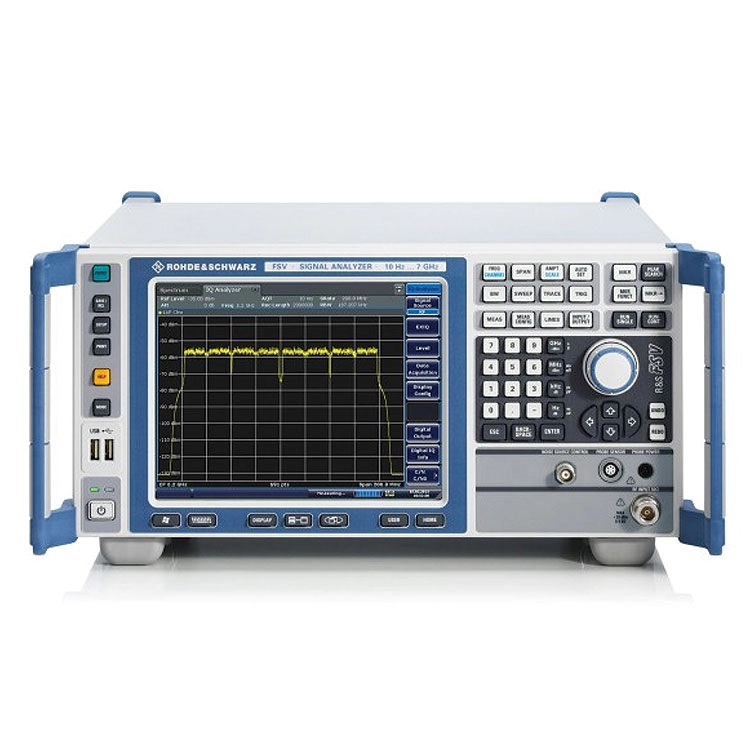

R&S®FSV 및 R&S®FSVA는 RF 시스템의 개발, 생산, 설치, 서비스 담당 사용자를 위한 다목적 신호 및 스펙트럼 분석기 제품군입니다.
R&S®FSV는 벤치, 생산, 현장에서 모든 범용 계측 작업에 적합한 기기입니다.
이 제품은 구성요소, 칩셋, 기지국 계측을 지원하는 최대 160 MHz 분석 대역폭으로 최신 셀룰러 및 무선 표준을 위한 디지털 변조 분석을 제공합니다.
일반적 계측 작업에는 표준 호환 스펙트럼 방사 마스크 측정, 스퓨리어스 방사, ACLR(Adjacent Channel Leakage Ratio) 측정이 있습니다.
이외에도 R&S®FSV는 EMI 진단, 위상 노이즈, 노이즈 지수, 아날로그 복조, 벡터 신호 분석용 계측 어플리케이션을 위한 기능을 제공합니다.
지원 기술
｜ WLAN 802.11a/b/g/j/p/n/ac
｜ WCDMA / HSPA / HSPA+
｜ 3GPP LTE
｜ GSM/EGPRS/EDGE/EDGE Evolution/VAMOS
｜ CDMA2000® 1xEV-DO
｜ CDMA2000® 1xRTT
｜ TD-SCDMA
｜ AM
｜ FM
｜ PM
