대역 통과 필터
▶제품 소개
이 제품은 동축 커넥터 기술을 사용하는 대역 통과 필터이며 다양한 마이크로파 및 밀리미터 파에 사용됩니다.
귀하의 요청에 따라 가장 적합한 필터가 설계됩니다.
(30dB보다 큰 거부, 2 차 고조파 제거, 그룹 지연 특성 등)
▶풍모
- 1. 주요 주파수 범위는 1 ~ 80GHz입니다.
- 2. 소형 모델
- 3. 낮은 삽입 손실.
- * 커넥터 및 조정 나사 부품은 외부 치수 (H x W x D)에서 제외됩니다.
▶사양 (샘플)
| 중심 주파수 (GHz) | 10.3 | 16 | 25.7 | 53.5 | 75 |
|---|---|---|---|---|---|
| -3dB 대역폭 (%) | 1 | 28 | 8 | 0.1 | 10 |
| 반사 손실 / 중심 주파수 (dB) | 최소 20 | 최소 10 | 최소 10 | 최소 10 | 최소 10 |
| 삽입 손실 / 통과 대역 (dB) | 최대 2 | 최대 1.2 | 최대 1.5 | 최대 7 | MAX 3 |
| 임피던스 (Ω) | 50 | ||||
| 감쇠 저주파 (dB) | 30 | ||||
| 감쇠 고주파 (dB) | 30 | ||||
| 입력 출력 단자 | SMA / F | SMA / F | 2.92mm / M | 1.85mm / Ｆ | 1.0mm / F |
| 치수 (mm) * | 13 × 16 × 53 | 10 × 13 × 56 | 13 × 16 × 28 | 20 × 20 × 28 | 10 × 18 × 17 |
| 용도 | 광전송 | 군 | 광전송 | 광전송 | 레이더 |
* 커넥터 및 조정 나사 부품은 외부 치수 (HxWxD)에서 제외됩니다.

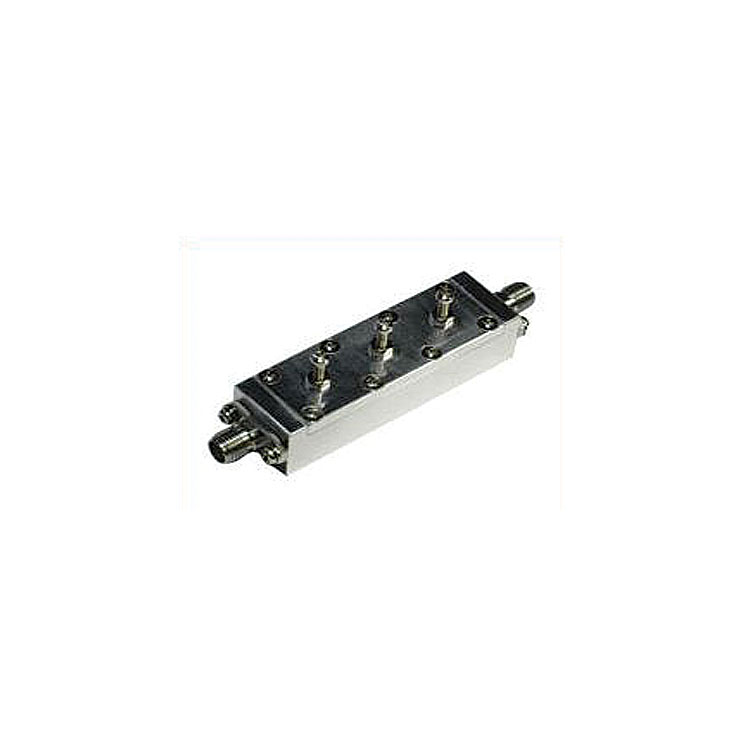

▶제품 다이어그램
▶제품 소개
이 필터는 마이크로파 및 밀리미터 파 범위를위한 동축 유형의 저역 통과 필터입니다.
요청시 컷오프 빈도 및 요청 된 사양이 사용자 정의됩니다.
양쪽 끝에 직접 연결된 반 강성 케이블이있는 필터도 사용할 수 있습니다.
▶풍모
- 1. 광범위한 차단 주파수 (1 ~ 80GHz)에 적용됩니다.
- 2. 통과 대역을 통한 낮은 삽입 손실.
- 3. 2 차 및 3 차 고조파를 거부 할 수있는 설계가 가능합니다.
▶용도
- 1. 광통신 회로에서의 물리적 테스트.
- 2. 레이더 용 위상 배열 유형 안테나의 위상 교정.
- 3. 장치 조정 지연.
▶사양 (샘플)
| 차단 주파수 (GHz) | 1 | 삼 | 16 | 60 | 80 |
|---|---|---|---|---|---|
| 반사 손실 (dB) | 17 | 14 | |||
| 삽입 손실 (dB) | MAX 1.0 | 최대 1.5 | |||
| 임피던스 (Ω) | 50 | ||||
| 입력 출력 단자 | SMA / MF | 1.85mm / MF | |||
| 형태 | 동축 실린더 | ||||
| 길이 (mm) | 195 | 85 | 40 | 30 | 28 |

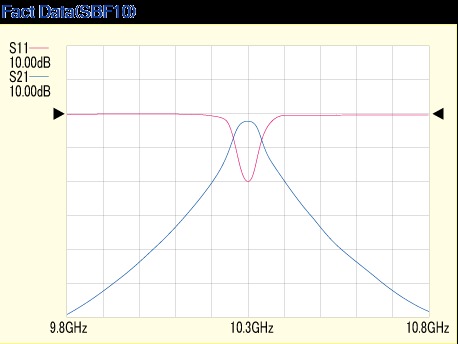

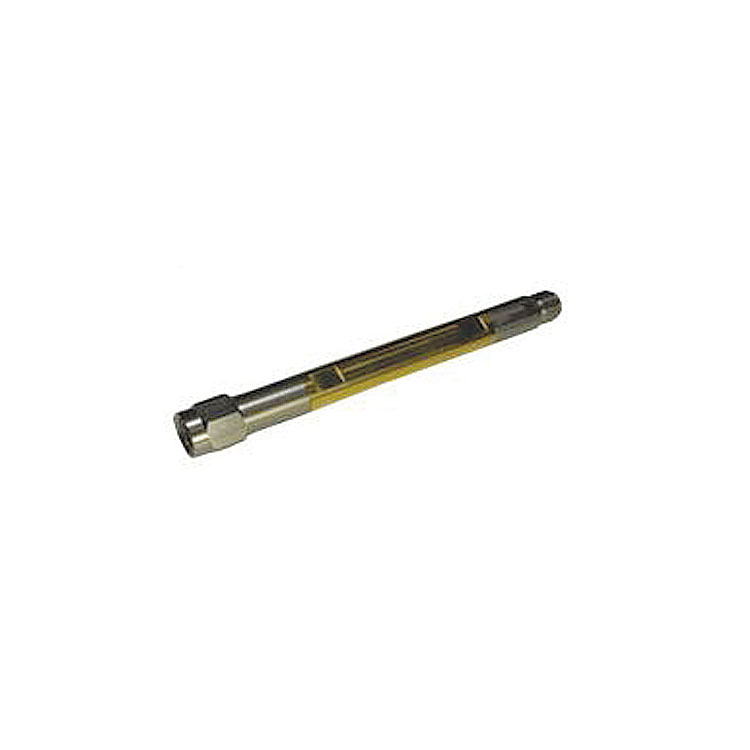

샘플 사진 （3.5GHz） | 샘플 데이터 |
 |  |
