주요 사항
｜주파수 대역 9 kHz ~ 3 GHz 또는 6 GHz
｜분해능 대역폭 10 Hz ~ 3 MHz
｜High Sensitivity (< –141 dBm(1 Hz), 프리앰프 옵션 사용 시 < –161 dBm (1 Hz ))
｜높은 TOI(Third Order Intercept) (> 10 dBm, 15 dBm(일반))
｜낮은 측정 불확도 (< 1 dB)
｜내부 Tracking Generator (모델 .13/.16)
｜초소형 크기
｜낮은 전력 소비(12 W)
요약 설명

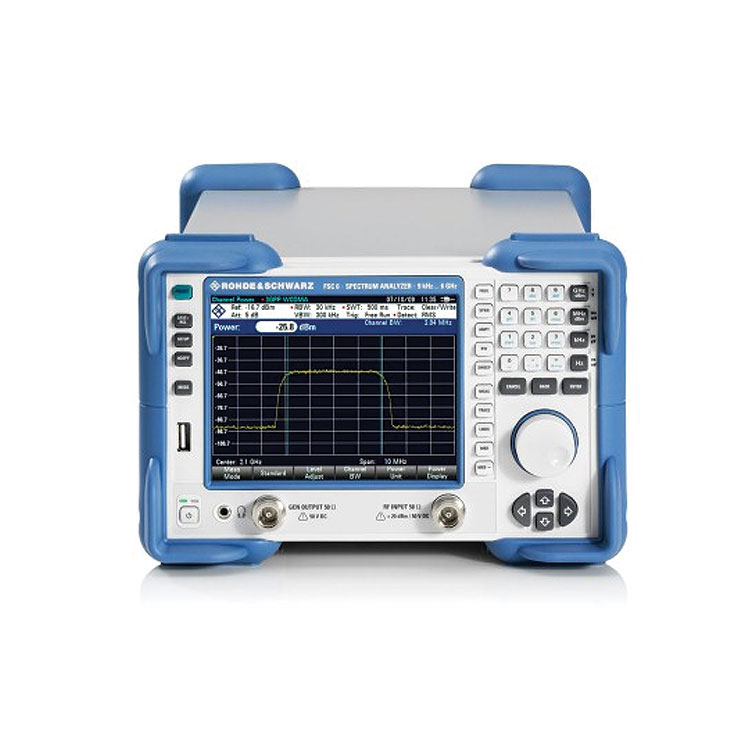

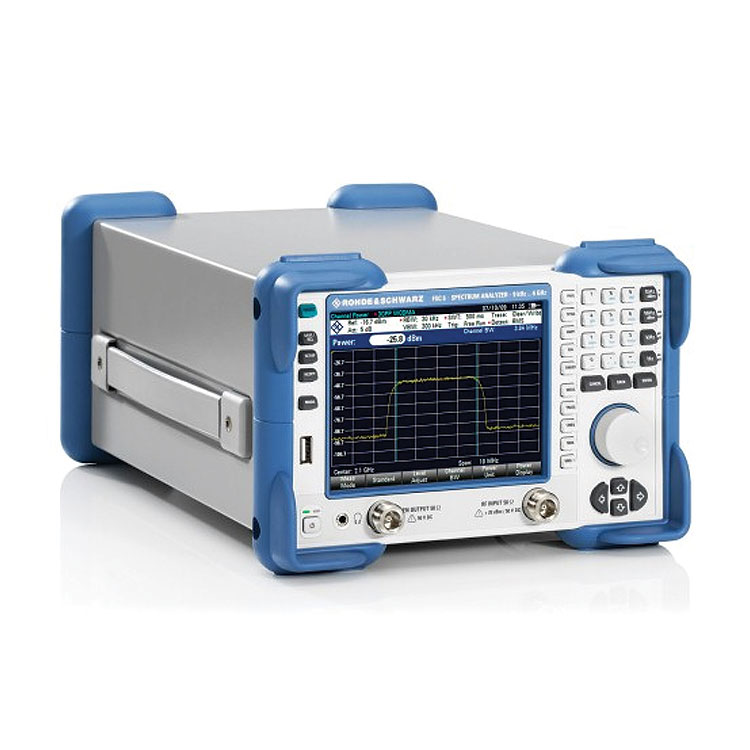

R&S®FSC는 스펙트럼 분석기의 모든 필수 기능을 제공하는 비용 효율적, 초소형 솔루션입니다.
이 솔루션은 간단한 개발 작업부터 생산에 이르는 다양한 어플리케이션을 지원하며, RF 전문가 교육에도 사용할 수 있습니다.
또한 서비스 혹은 유지관리용 어플리케이션에 적합합니다.
R&S®FSC는 RF 제품 개발 및 테스트를 간소화하고 빠르게 수행할 수 있는 다양한 기능이 탑재되어 있습니다.
뛰어난 RF 특성과 높은 정확도를 이용하여 높은 신뢰성의 재현 가능한 결과를 보장합니다.
9 kHz ~ 3 GHz 또는 6 GHz 주파수 대역에서 4가지 R&S®FSC 모델이 제공됩니다.
각 주파수 대역에서 Tracking Generator가 포함된 별도 모델이 제공됩니다.
프리앰프 옵션은 모든 모델에 사용 가능하며, 미약한 신호를 측정하기 위해 수신감도를 높일 수 있습니다.
R&S®FSC는 초소형 크기로 공간 활용에 효율적입니다.

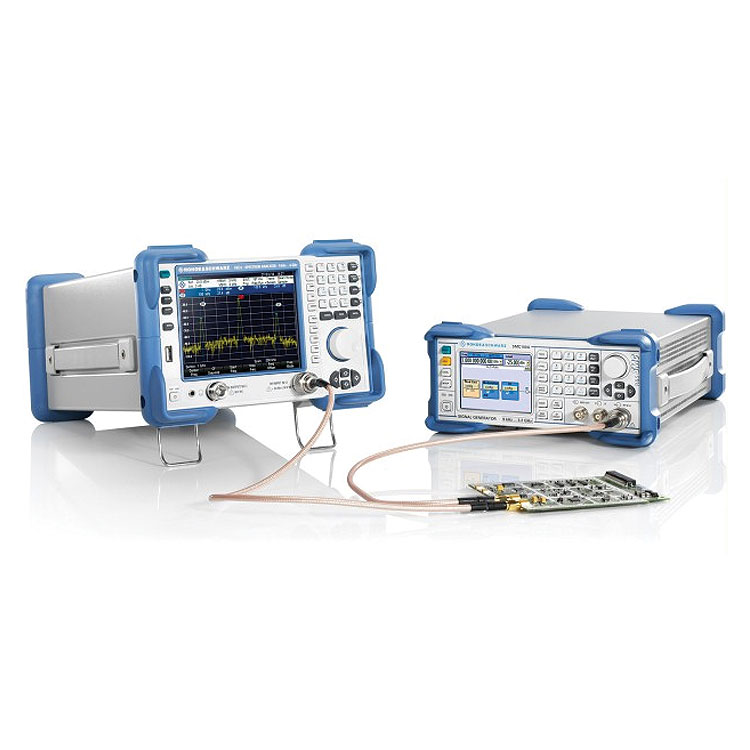

랙에 설치할 경우 R&S®FSC 2대 또는 R&S®FSC 1대와 R&S®SMC 신호 발생기 1대를 19" 공간에 나란히 배치할 수 있습니다.
기능 & 이점
측정 기능
｜1 Hz 측정 대역폭 기준으로 노이즈 파워를 확인하기 위한 노이즈 마커 기능
｜0.1 Hz 분해능의 주파수 카운터
｜DUT가 정의된 한계에 적합한 지 여부를 나타내는 Limit Line 모니터링(합격/실패 기능)
｜AM 변조 신호의 Modulation depth 측정
｜Harmonics 및 THD (Total Harmonic distortion) 측정
｜AM/FM 오디오 복조 (내장 라우드스피커 또는 헤드폰을 통한 오디오)
｜케이블, 필터, 증폭기 등 DUT의 전송 특성을 빠르고 간단하게 확인하기 위한 Scalar 전송 측정
(추적 발생기를 포함한 R&S®FSC 모델 .13 및 .16에서 사용 가능)
｜30 MHz ~ 3 GHz 방사 측정용 R&S®HZ-15 near-field 프로브 세트를 사용하여 보드의 EMC 테스트 확인
｜연결된 안테나의 특정 안테나 지수를 고려하여 전계 강도 측정, 전계 강도는 dBμV/m 단위로 표시
｜GSM 및 EDGE 모바일 무선 표준의 정의된 설정을 사용하여 시간 도메인에서 펄스 신호의 파워 측정
｜3GPP WCDMA, cdmaOne, CDMA2000®, LTE 이동 통신 표준의 정의된 설정을 사용하여 통신 채널에서 채널 파워 측정
｜OBW(Occupied Bandwidth) 측정
｜인접 채널 출력 (절대값 또는 최대 12채널 및 12개 인접 채널의 TX 반송파 기준)
｜GSM, WLAN 등 버스트 신호의 변조 스펙트럼을 표시하기 위한 Gated sweep
｜스퓨리어스 방사 측정
손쉬운 운용 방식
R&S®FSC는 통합 ENTER 기능을 사용하여 키보드 및 회전 노브로 작동합니다.
주파수, 대역폭, 범위, 마커와 같이 중요한 모든 설정을 하드키 버튼으로 설정할 수 있습니다.
터치 스크린 하단에 배열된 소프트키로 추가 메뉴를 선택할 수 있습니다. 사용자 인터페이스를 다양한 언어로 사용할 수 있습니다.
영어, 한국어, 일본어, 중국어, 러시아어, 이탈리아어, 스페인어, 포르투갈어, 프랑스어, 헝가리어, 독일어
문서화 및 원격 제어
제품에 기본 제공되는 R&S®FSCView 소프트웨어는 측정 결과를 관리, 평가, 문서화하고 사용하기 간편한 툴입니다.

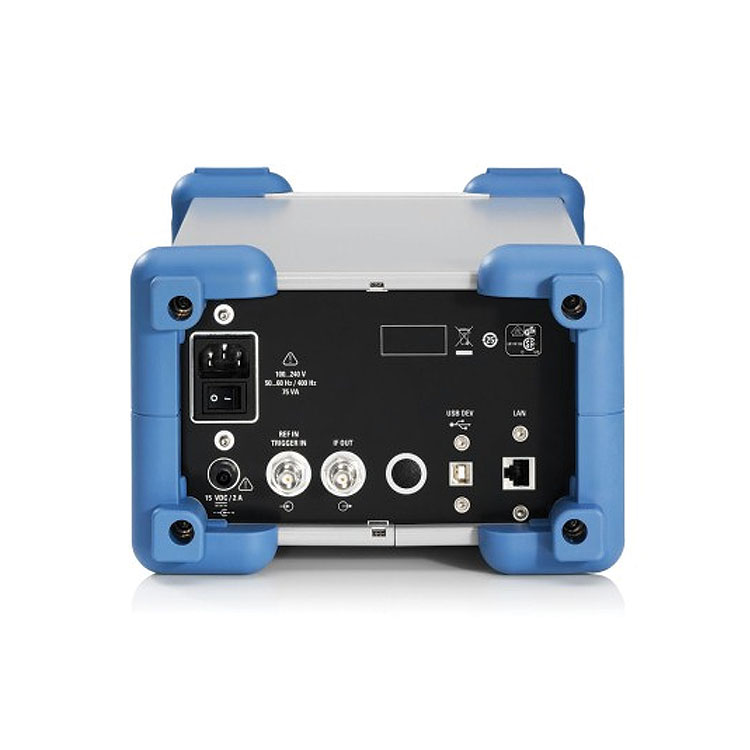

｜USB/LAN을 통해 R&S®FSC와 PC 사이 데이터 전송
｜ASCII 또는 MS Excel 형식으로 데이터를 내보내 측정 결과를 손쉽게 사후 처리
｜그래픽 데이터를 표준 형식으로 저장
｜사용한 기기 설정을 포함한 측정 결과 인쇄
｜측정 결과를 간단하게 비교
｜마커를 사용하여 측정 결과 차후 분석
｜리미트 라인 차후 표시
｜리미트 라인 및 안테나 factor 편집
｜Windows XP 및 Vista(32비트 버전)와 호환
R&S®FSC의 모든 기능은 USB 또는 LAN을 통해 SCPI 호환 명령을 사용하여 제어할 수 있습니다.
여기에 LabWindows/CVI, LabView, VXI-Plug & Play, Linux용 드라이버를 사용할 수 있습니다.
