주요 사항
｜100 kHz ~ 3 GHz 또는 100 kHz ~ 6 GHz의 주파수 대역
｜패시브 소자의 양방향 측정을 지원하는 Full 2-Port 벡터 네트워크 분석기
｜최대 120 dB(typ.)의 넓은 다이내믹 레인지
｜1 Hz ~ 500 kHz의 측정 대역폭
｜빠른 측정 속도(예: 8.7 ms 측정 시간으로 401 포인트 측정, 100 kHz IFBW, 200 MHz 대역, corr. off)
｜컴팩트한 크기(깊이 24 cm) 및 가벼운 무게(6 kg)

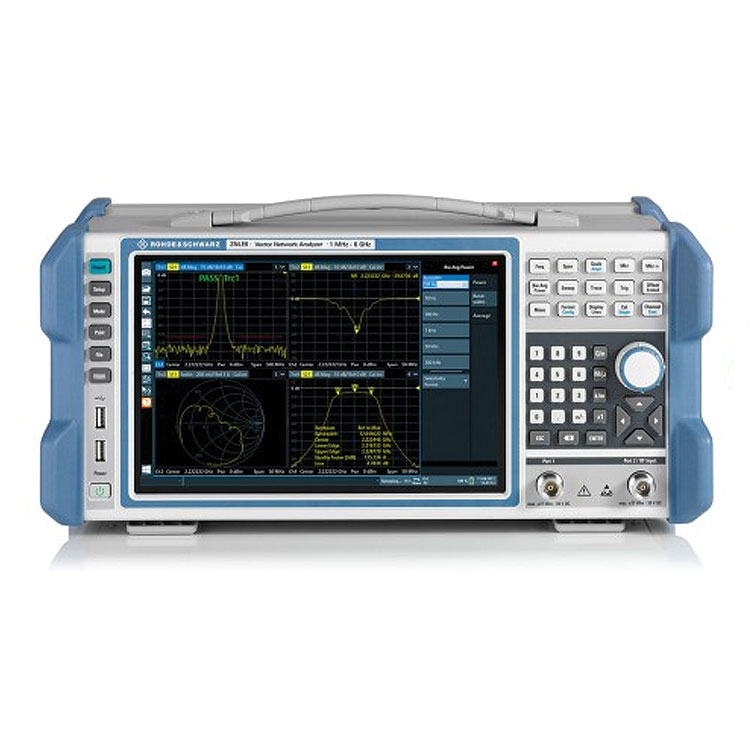

｜10.1" WXGA 터치스크린이 장착된 독립형 기기
｜Windows 10 운영 체제
요약 설명
R&S®ZNLE로 매우 쉽게 벡터 네트워크 분석기 측정 수행 가능: 손쉽게 구성, 교정 및 측정을 수행할 수 있습니다.
고품질 설계, 혁신적 사용자 인터페이스, 컴팩트한 크기를 갖춘 R&S®ZNLE는 기본적인 VNA 애플리케이션에 적합합니다.
R&S®ZNLE는 S-파라미터 S11, S21, S12, S22를 통해 패시브 소자의 양방향 측정에 사용할 수 있는 2포트 벡터 네트워크 분석기입니다.
R&S®ZNLE를 구성하려면 다음 세 가지만 결정하면 됩니다.
｜주파수 대역 선택
｜GPIB 인터페이스가 필요한지 여부
｜타임 도메인 분석 또는 Distance-to-Fault 측정을 수행해야 하는지 여부 결정
이 분석기는 100 kHz ~ 3 GHz(R&S®ZNLE-B100 옵션을 지원하는 R&S®ZNLE3) 또는 100 kHz ~ 6 GHz(R&S®ZNLE-B100 옵션을 지원하는
R&S®ZNLE6)의 주파수 대역에서 사용할 수 있습니다. GPIB 인터페이스 옵션을 사용하면 컨트롤러에 연결해 R&S®ZNLE를 원격 제어할 수 있습니다.
R&S®ZNLE를 독립적으로 사용할 경우 별도의 외부 PC는 필요하지 않습니다. 기기를 켠 직후 바로 측정을 시작할 수 있습니다.
기기를 켠 직후 바로 측정을 시작할 수 있습니다.
타임 도메인 분석 옵션(R&S®ZNL-K2) 및 Distance-to-Fault 옵션(R&S®ZNL-K3)은 범용 테스트를 위한
필수 기능을 지원하는 R&S®ZNLE를 완벽하게 보완합니다.
기능 & 특징
합리적인 가격과 뛰어난 성능
｜컴팩트 벡터 네트워크 분석기
｜낮은 trace noise로 높은 정확성 제공
｜빠른 측정 속도
멀티 터치스크린을 지원하는 사용자 인터페이스
｜넓은 10.1" WXGA 터치스크린
｜체계적 구조의 사용자 인터페이스
｜실행 취소/다시 실행 소프트키로 편리한 작업 수행
｜상황에 맞는 도움말 메뉴
연구소 용도의 표준 기기
｜빠른 Calibration을 위한 Calibration Unit
｜De/embedding 기능 및 fixture compensation
｜LAN 및 GPIB 옵션을 이용하여 원격 제어
