뛰어난 하드웨어 기반 Acquisition
동급 최고의 하드웨어 기반 Acquisition으로 정밀 측정 결과 보장

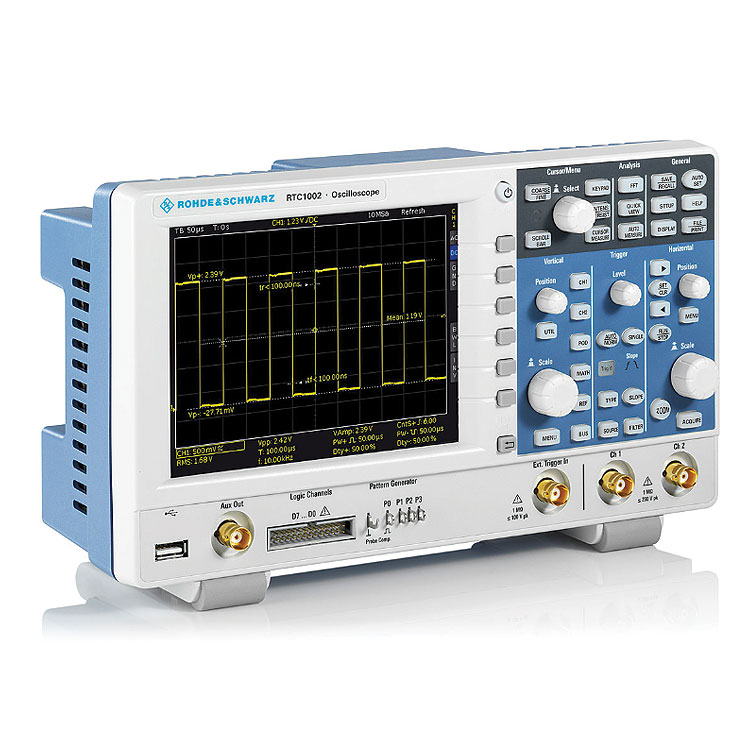

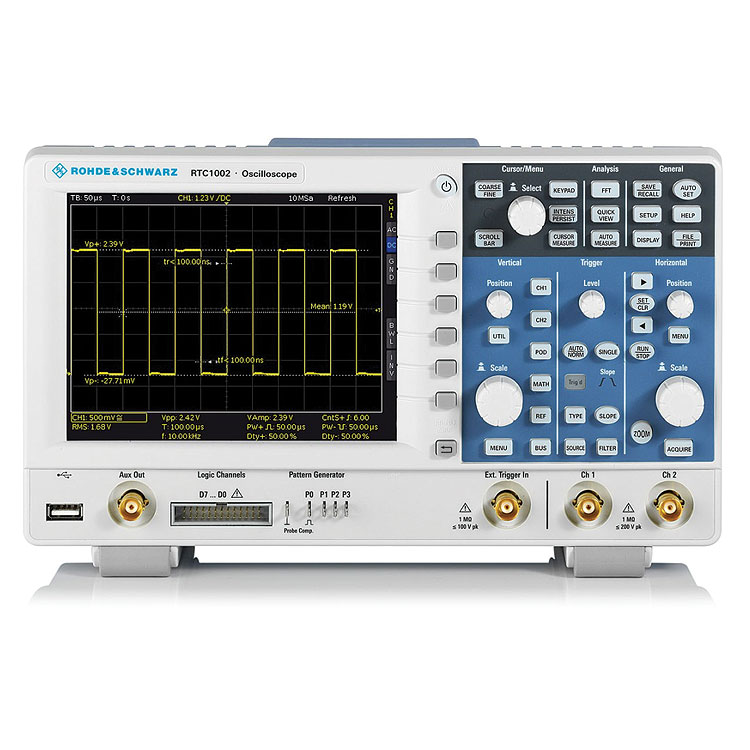

R&S®RTC1000 Oscilloscope는 최대 2Gsample/s의 샘플링 속도 및 최대 2 Msample의 메모리 용량으로 동급 최고의 성능을 제공합니다.
초당 10,000번 이상의 파형 업데이트 속도는 신호 오류를 안정적으로 포착합니다.
QuickMeas, 마스크 테스트, FFT, 연산, 커서, 자동 측정(통계 기능 포함과 같이 빠른 결과를 보여주는 다양한 기능들이 포함되어 있습니다.
R&S®RTC1000은 뛰어난 하드웨어 기반 신호 Acquisition으로 정밀한 측정 결과를 제공합니다.
다목적 측정 기능
퀵뷰: 버튼 하나로 주요 결과 표시
｜광범위한 자동 측정 기능
｜퀵뷰: 버튼 하나로 주요 결과 표시
｜마스크 테스트: 키를 몇 번만 눌러 새 마스크를 손쉽게 생성
｜FFT: 신호 스펙트럼을 분석하는 손쉬운 방법
다목적 측정 기능
퀵뷰: 버튼 하나로 주요 결과 표시
MSO 옵션을 이용한 로직 분석
8개의 추가 디지털 채널
R&S®RTC-B1옵션은 8개의 추가 디지털 채널로 모든 R&S®RTC1000을 직관적으로 사용할 수 있는 MSO로 바꾸어줍니다.
그 결과 오실로스코프가 임베디드 디자인의 아날로그 및 디지털 컴포넌트에서의 신호들을 동기화 상태 및 시간 연관 상태에서 포착 및 분석합니다.
예를 들어 커서 측정을 이용해 A/D 컨버터의 입력과 출력 간의 지연 시간을 파악할 수 있습니다.
8비트 DAC 신호 변경
R&S®1000은 아날로그 및 디지털을 신호를 동기적으로, 상호 시간 상관관계에 따라 캡처 및 분석합니다.

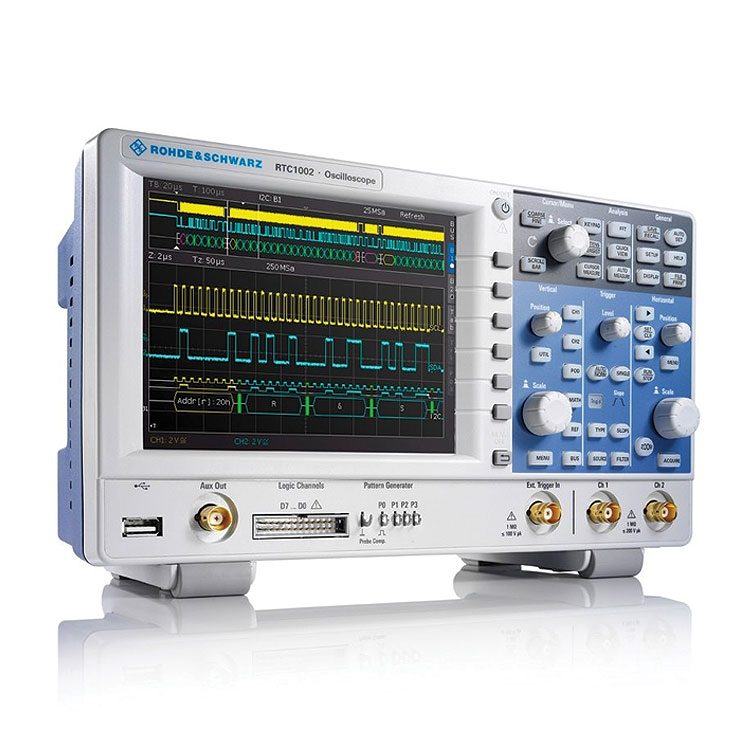

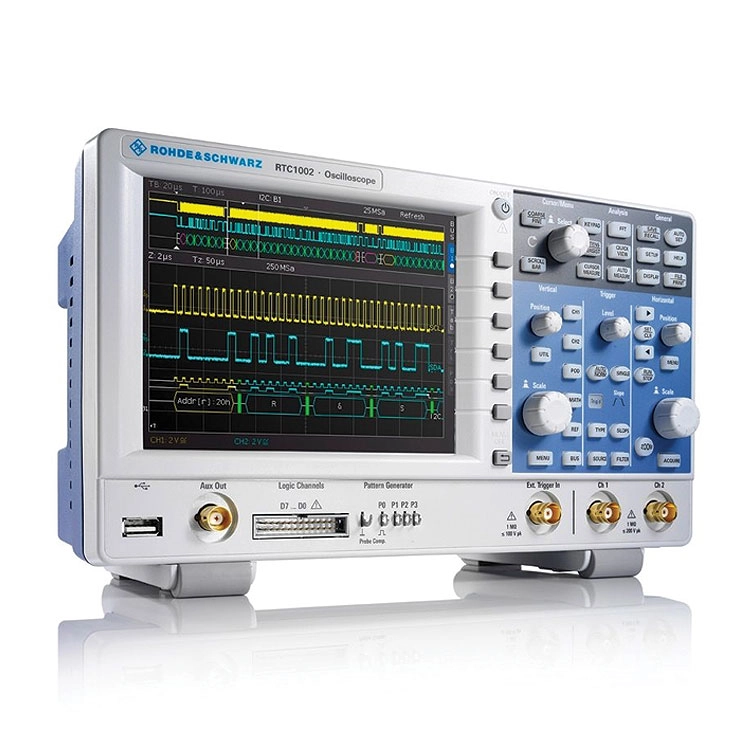

직렬 버스 분석
하드웨어 기반 트리거링 및 디코딩
I²C, SPI, CAN/LIN과 같은 프로토콜은 집적 회로 간에 제어 메시지를 빈번하게 전송합니다.
R&S®RTC1000에는 직렬 인터페이스의 프로토콜별 트리거링 및 디코딩을 위한 다목적 옵션이 있습니다.
해당되는 이벤트와 데이터를 선택적으로 획득하고 분석할 수 있습니다.
하드웨어 기반으로 구현되어 긴 획득 시간에도 끊김없는 작동과 높은 업데이트 속도가 가능합니다.
이러한 점은 특히 다양한 패킷 시리얼 버스 신호를 포착할 때 도움이 됩니다.
하드웨어 기반 트리거링 및 디코딩
I²C, 2-wire, 3-wire SPI 버스의 트리거링과 디코딩을 지원합니다.
몇 초 내 디코딩 설정 가능
디지털 전압계
전위 측정 및 표시
R&S®RTC1000은 각 채널에 탑재된 3자릿수 전압계(DVM)와 6자릿수 주파수 계수기로 동시 측정이 가능합니다.
DC, AC + DC (RMS) 및 AC(RMS) 측정 기능이 기본 제공됩니다.
오실로스코프를 이용한 전압계 계측
파형 및 패턴 발생기
아날로그 및 디지털 자극 생성
최대 50 Mbit/s의 내장형 R&S®RTC-B6 Waveform and Pattern Generator는 교육 목적 및 프로토타입 하드웨어 구현에 유용합니다.
또한 일반적인 사인파, 사각파/펄스파, 램프파, 노이즈 파형 이외에도 4비트 패턴을 출력합니다.
파형과 패턴은 CSV 파일에서 가져오거나 오실로스코프 파형에서 복사할 수 있습니다.
신호를 재생하기 전에 미리보기를 통해 신호가 올바른지 확인할 수 있습니다.
기본으로 지정된 패턴(예: I²C, SPI, UART, CAN/LIN 패턴)을 사용할 수 있습니다.
파형 및 패턴 발생기
일반적인 사인파, 사각파/펄스파, 램프파, 노이즈 파형 이외에도 기본 지정 및 사용자 정의 4비트 신호 패턴 출력
구성 요소 테스터
오실로스코프로 전류-전압 특성 확인
내장된 구성 요소 테스터를 활용할 수 있습니다.
50 Hz 및 200 Hz의 측정 주파수가 기본 제공되어 번거로울 수 있는 오류 성분 검색 작업을 간단하게 지원합니다.
또한 그림 하나가 천 마디 말보다 낫다는 말처럼, 천 가지 측정 결과 대신 영상으로 오류 분석이 올바르게 실행되는지 여부를 쉽게 파악할 수 있습니다.
구성 요소 테스터
약 5V 절연 파괴 전압의 제너 다이오드의 특성
