｜더 많은 것을 발견할 수 있는 다양성

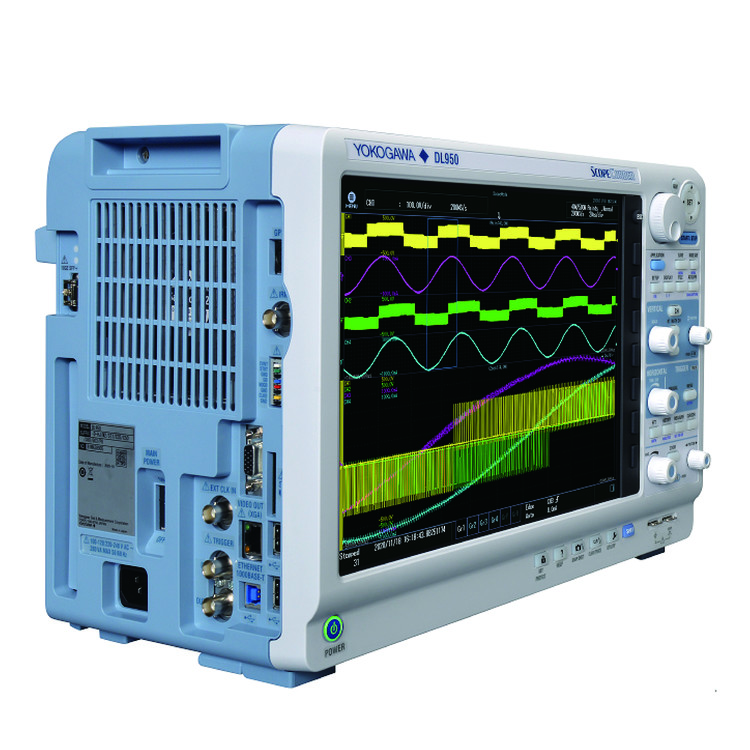

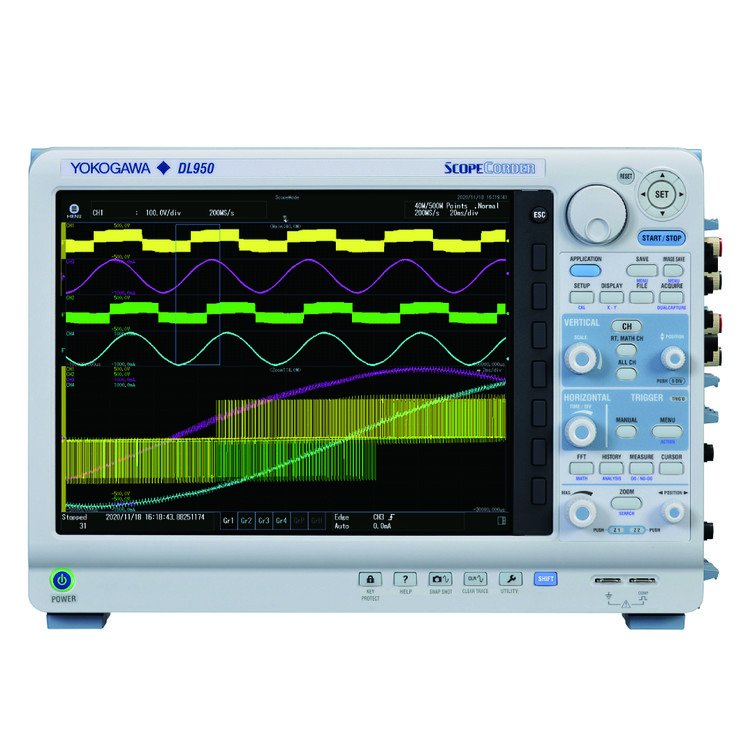

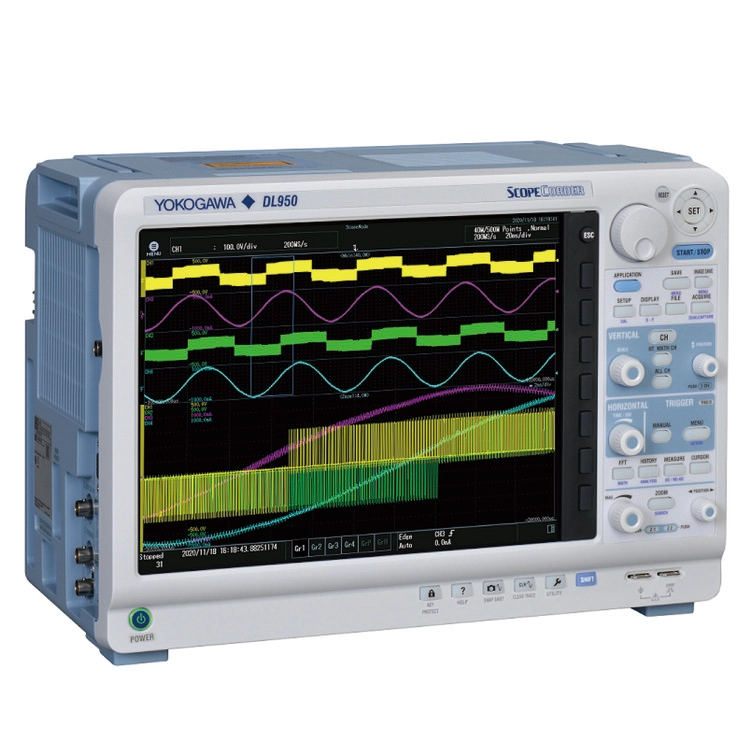

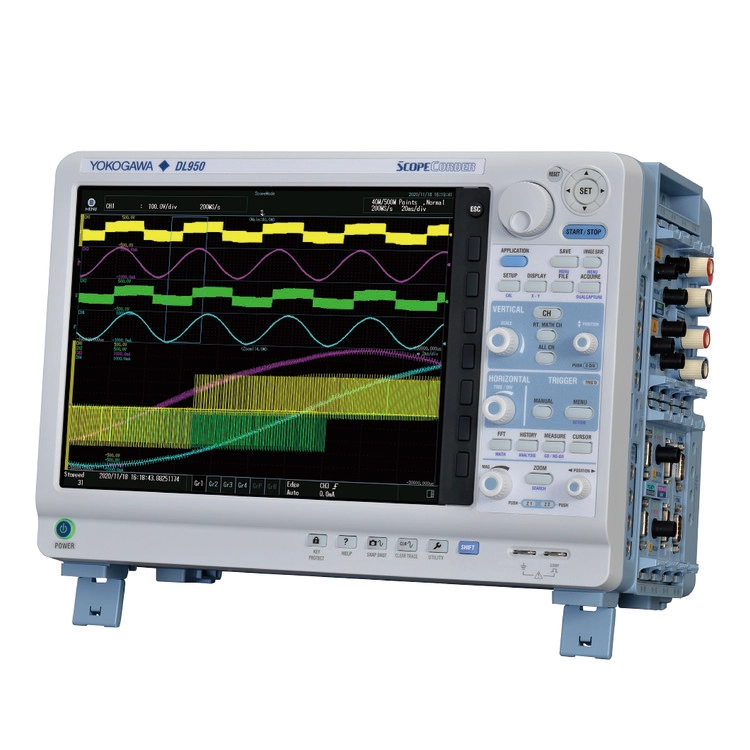

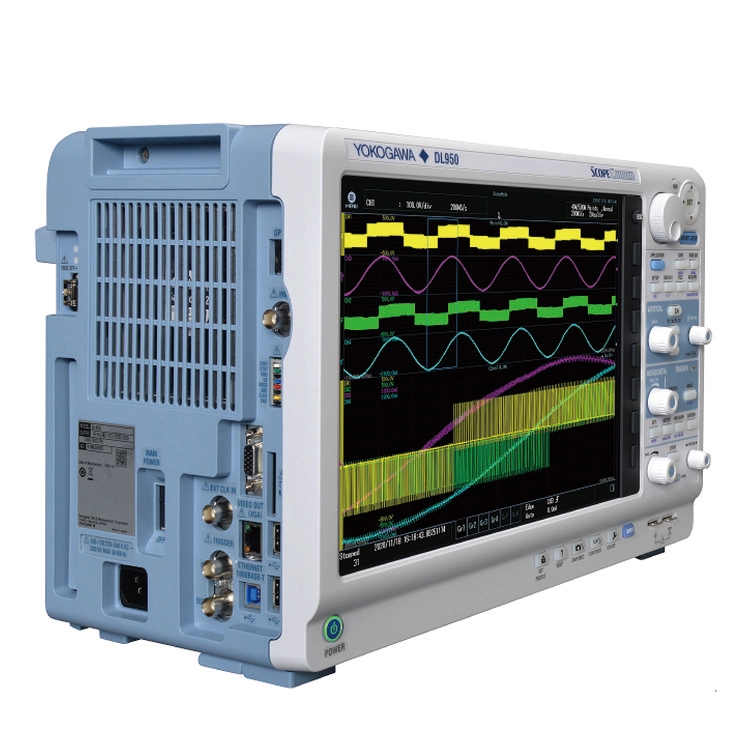

DL950은 혼합 신호 오실로스코프와 휴대용 데이터 수집 레코더의 고유한 조합으로 고속 과도 이벤트와 장기 추세를 모두 캡처하는 데 사용할 수 있습니다.
ScopeCorder만이 전기 기계 시스템 개발 및 문제 해결 작업을 처리하기 위해 채널 수, 입력 유형, 트리거링 및 녹음의 올바른 조합을 가지고 있습니다.
다양한 측정 유형, 탁월한 성능 및 높은 신뢰성을 갖춘 DL950 ScopeCorder는 실험실에서 가장 가치 있는 기기가 될 것입니다.
- 8개의 입력 모듈 슬롯
- 최대 160개의 동기화된 채널

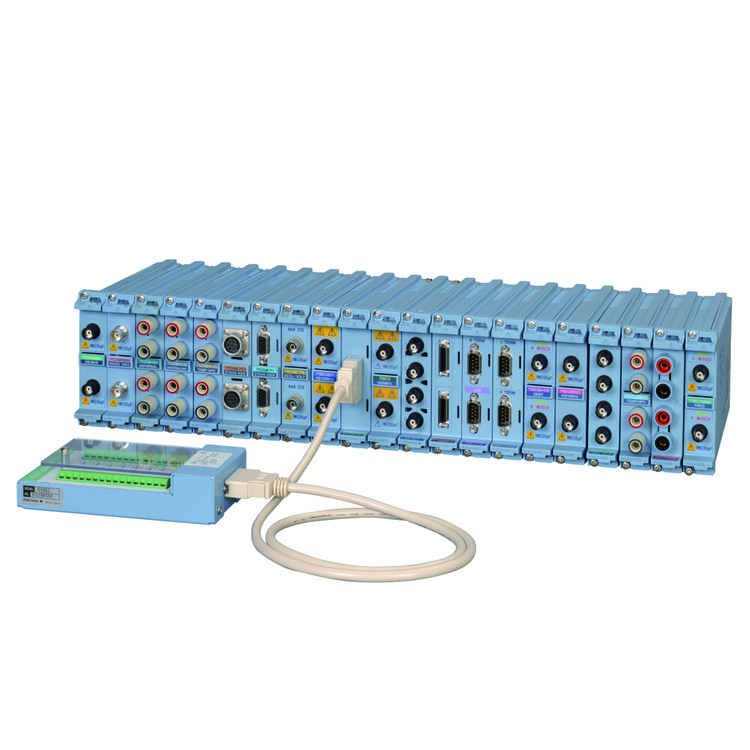

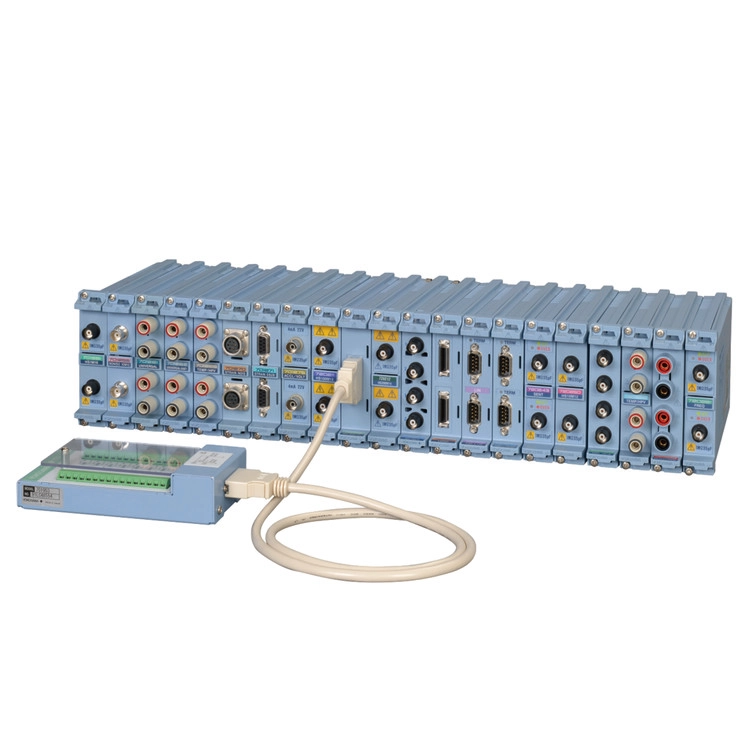

- 다양한 절연 플러그인 모듈
｜가장 미세한 파형 세부 정보에 대한 통찰력
- 200MS/s 고속 샘플링 속도
- 8G 포인트 대용량 메모리
- 20MS/s의 속도로 내부 플래시 메모리에 장시간 기록
- 10Gbps 이더넷 고속 데이터 전송
- 최대 16비트 아날로그 분해능
｜사용하기 쉬운
- 새롭게 디자인된 애플리케이션 메뉴

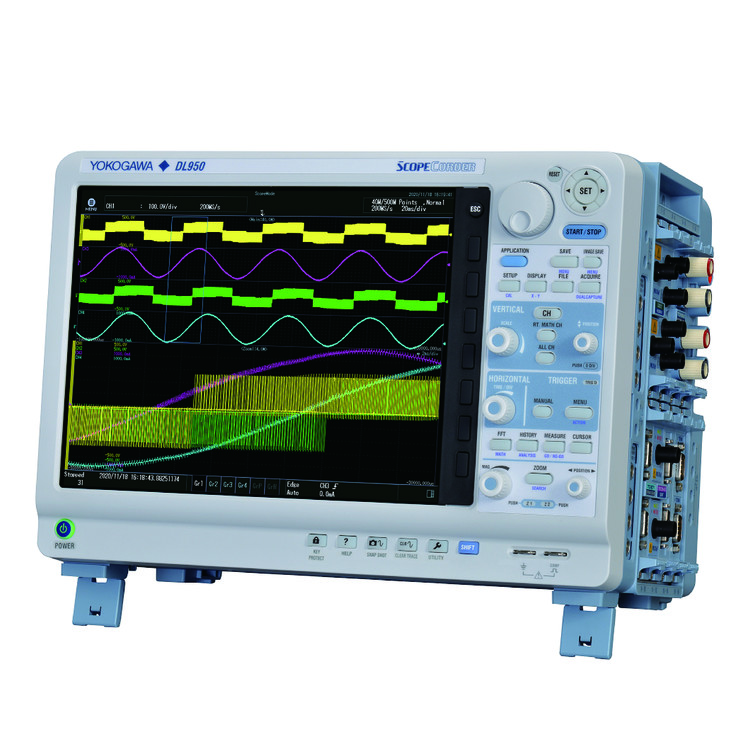

- 12.1인치 대형 터치스크린
｜고속 DAQ 또는 긴 메모리 오실로스코프처럼
새로운 고속 모듈 및 10Gbps 이더넷
200MS/s 14비트 절연 모듈
인버터의 스위칭 파형과 전원 주변의 빠르게 움직이는 노이즈를 정확하게 포착합니다.
- 최대 1000V의 절연 입력
- ADC 분해능 14비트
- 40MHz의 광대역
- 최대 20초의 연속 획득
10GE 데이터 전송(/C60 옵션)

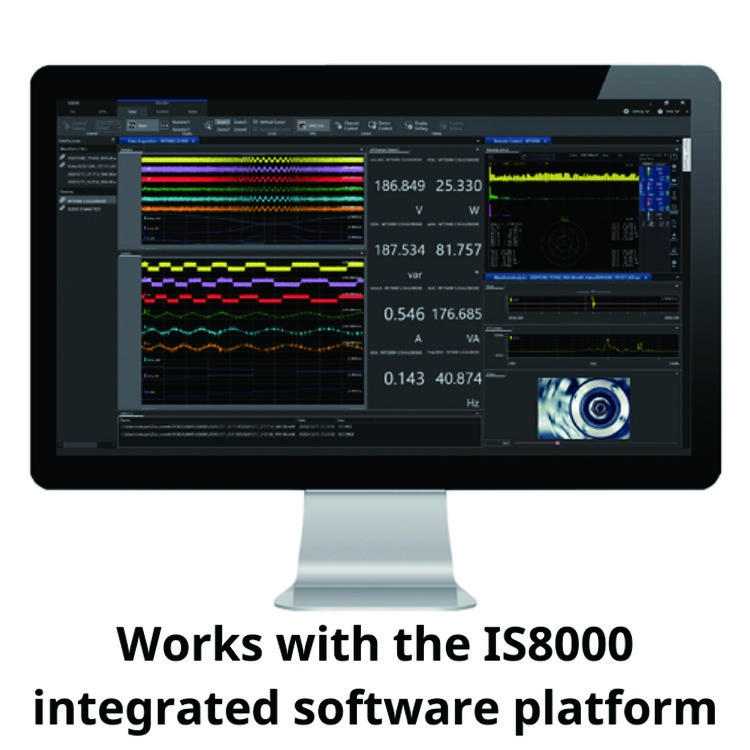

10Gbps 이더넷을 사용하여 최대 20MS/s의 데이터를 PC에 실시간으로 저장할 수 있습니다. SFP+ 모듈, 광섬유 코드 및 PC 소프트웨어 IS8000은 데이터 전송에
사용됩니다. *시판되는 SFP+ 모듈과 10GE 광섬유 코드를 사용하십시오. 파일 전송 시 고속 전송이 불가능합니다.
｜다목적 통합 측정
다중 장치 및 기기 동시 측정
최대 160-CH의 다중 장치 동기화(/C50 옵션)

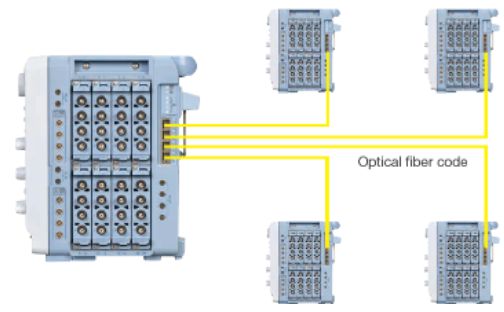

하나의 본체에 최대 4개의 서브 유닛을 광섬유 코드로 연결하여 채널 수를 최대 160까지 확장할 수 있습니다. 메인 유닛에서 서브 유닛의 측정 시 작/중지,
트리거 및 샘플 클럭을 동기화합니다.
IEEE1588*/IRIG 및 GPS 시간 동기화(/C35, /C40 옵션)
IEEE1588 신호와의 시간 동기화가 가능합니다. /C40 옵션을 사용하면 DL950에서 IEEE1588 마스터 신호를 출력할 수 있습니다. IRIG 및 GPS를 사용한 시간
동기화도 가능합니다(/C35 옵션).
응용 프로그램 *광 트랜시버 모듈 720941 및 광섬유 코드 720942를 사용하십시오.
- 배터리 셀 평가
- 다점 진동 해석
- 다점 변형 시험
｜애플리케이션 기반 메뉴
자주 사용하는 응용 프로그램에 쉽게 액세스
애플리케이션 아이콘을 터치하면 그래픽 설정 화면이 나타납니다. 마법사 화면에 따라 측정 전 설정을 직관적으로 변경할 수 있습니다.
모터 및 인버터 테스트
전력 및 고조파 분석(/G05 옵션)
단일 DL950만 있으면 EV와 같은 배터리 구동 모터가 있는 시스템을 평가할 수 있습니다. DL950은 인버터의 입출력 전력으로부터 변환 효율을 계산하고 모터
속도와 토크의 기계적 변화를 포착하면서 외부 외란에 의한 고조파의 영향을 분석합니다.
인코더 회전 각도(/G03 또는 /G05 옵션)
DL950은 인코더에서 출력되는 펄스로부터 회전 각도를 계산하고 회전 각도의 추세를 파형으로 표시할 수 있습니다. 회전각도와 제어신호를 동시에 관찰하여
이상 유무를 확인할 수 있습니다.
장기 데이터 기록
듀얼 캡처 기능
내구성 테스트를 위해서는 저속 데이터를 모니터링하여 장기적인 추세를 시각화할 때도 고속 샘플링 속도로 일시적인 현상을 포착해야 합니다.
듀얼 캡처 기능은 두 가지 다른 샘플 속도로 동시에 기록하여 이러한 상충되는 요구 사항을 고유하게 해결합니다.
물리적 현상 분석
스트레인 게이지 변환기 측정(/G03 또는 /G05 옵션)
로드셀이나 토크센서와 같은 스트레인 게이지형 트랜스듀서를 연결하여 하중, 압력, 가속도를 측정할 수 있습니다.
이 기능은 번거로운 교정 값에서 변환을 자동으로 계산하고 쉽게 설정할 수 있습니다.
전력선 분석
전력선 이상 감지(Wave Window Trigger)
특수 트리거는 주파수 변동, 전압 강하 및 일반 트리거로 감지하기 어려운 기타 현상을 감지하는 데 사용됩니다.
이러한 트리거는 순간적인 전원 손실, 새그 및 서지와 같은 일반적인 전원 공급 장치 문제를 감지하는 데에도 사용할 수 있습니다.
｜녹음 옵션

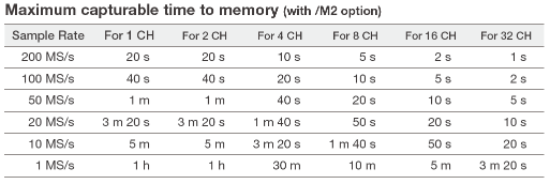

8G 포인트 대용량 메모리(/M2 옵션)
최대 8G 포인트의 메모리와 20초의 연속 캡처로 200MS/s에서도 신호 변화를 놓치지 않습니다. *채널당 최대 4G의 메모리가 할당됩니다.
SSD 녹화(/ST1 또는 /ST2 옵션)

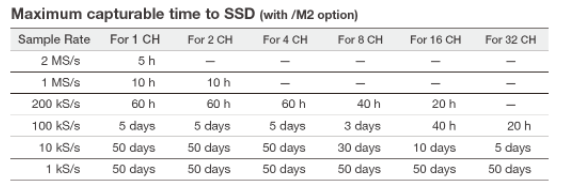

512GB 내부 SSD는 최대 2MS/s의 속도로 장기간 기록할 수 있습니다.
이중 캡처의 파형도 기록할 수 있으며, 이는 차량 내 내구성 테스트 및 드문 자발적 이벤트 캡처에 유용합니다.

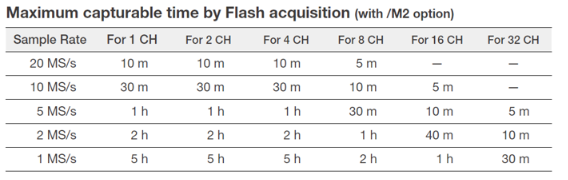

플래시 획득(/ST2 옵션)
이전 모델보다 100배 빠른 최대 20MS/s의 장시간 녹화가 가능합니다.
차량 내 테스트나 현장 테스트 등 PC를 가져올 수 없는 곳이라면 어디서든 데이터를 캡처할 수 있습니다.
플래시 메모리는 비휘발성이므로 캡처한 데이터는 전원을 끈 후에도 악기에 남아 있습니다. 데이터는 나중에 PC로 전송할 수 있습니다.
플래시 메모리에 기록된 데이터의 삭제는 각 기록 데이터에 대해 수행되는 것이 아니라 모든 데이터에 대해 한 번에 수행됩니다.
녹음된 데이터를 PC로 전송할 때 IS8000을 사용하거나 WDF 형식으로 데이터를 다시 저장하십시오.
다중 샘플 속도
샘플 레이트는 채널별로 설정할 수 있습니다. 샘플 레이트를 줄이면 샘플 레이트가 높은 모듈과 낮은 모듈이 혼합되어 있어도 데이터 양이 줄어듭니다.
이렇게 하면 사용되는 메모리 공간이 줄어들고 전송 속도가 향상됩니다.

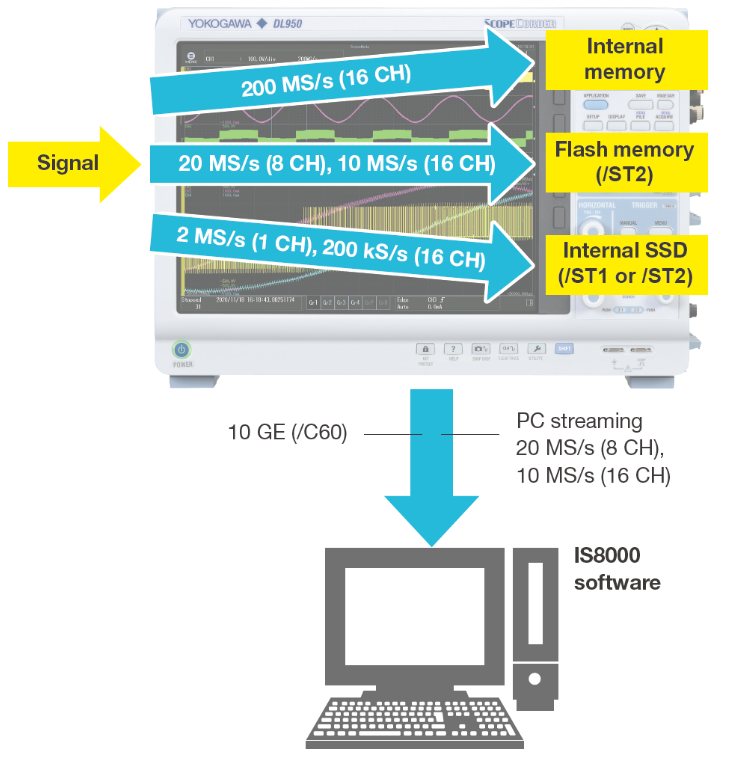

각 녹화 모드 요약
｜기능
실시간 수학 연산(/G03 또는 /G05 옵션)
캡처된 신호에 대해 다양한 계산이 수행되고 결과가 실시간으로 화면에 표시됩니다. 트리거, 자동 파형 매개변수 측정 및 커서 측정을 수행합니다.
독립적인 입력 채널, 32개의 입력 채널과 16개의 실시간 수학 채널의 실시간 계산 결과를 동시에 표시하고 분석할 수 있습니다.
히스토리 기능
반복 파형 측정 중에 발생하는 모든 이상은 발견될 때까지 사라집니다.
DL950은 수집 메모리에 최대 5000개의 파형(이력 파형)을 저장하기 때문에 이상 파형을 되돌려 표시할 수 있습니다.
저장된 이력 파형에서 파형을 검색하고 쉽게 찾고 지정된 조건과 일치하는 파형만 표시합니다.
진폭, 주파수 또는 파형이 통과하거나 통과하지 않는 영역과 같은 검색 조건을 지정할 수 있습니다.
트리거 및 GO/NO-GO 판단에 대한 조치
데이터 파일 저장, 부저, 이메일 전송 등 트리거 발생 시 미리 지정된 여러 동작을 수행합니다.
또한 파형의 형태나 진폭 등의 파형 파라미터에 따라 합격/불합격(GO/NO-GO) 판정을 할 수 있고, 판정 결과에 따라 조치를 취할 수 있습니다.
높은 소음 저항
DL950은 노이즈에 강하도록 설계되어 인버터 가까이에 설치해도 파형을 정확하게 측정할 수 있습니다.
터치 패널이 오작동하는 경우 터치 패널을 끄고 키와 조그 다이얼을 사용하여 조작하기만 하면 됩니다.
기타 기능
- 레코더 모드(녹화 시간 및 샘플 간격 설정)
- 전류 프로브용 최대 8개의 전원 공급 장치(/P8 옵션)
- USB 마우스, 키보드 및 외부 프린터로 작동
｜예제 응용 프로그램
EV용 2-모터/4-모터 시스템 테스트
HEV(Hybrid Electric Vehicles)의 개발에서는 각 구동륜에 모터가 직접 연결된 2-모터 또는 4-모터 시스템이 적용됩니다.
이는 파워트레인을 제거하여 디자인을 향상시키고 눈길에서 4WD를 운전할 때 불안을 제거합니다. 다중 채널/고속 절연 DL950은 다중 모터 시스템에서 신호를
캡처하고 동시에 분석할 수 있습니다.
높은 노이즈 내성

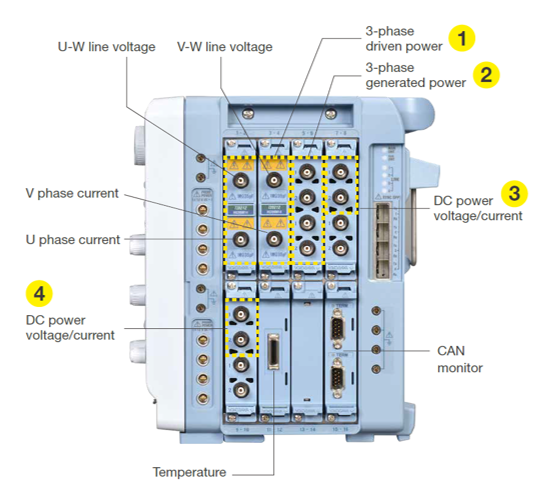

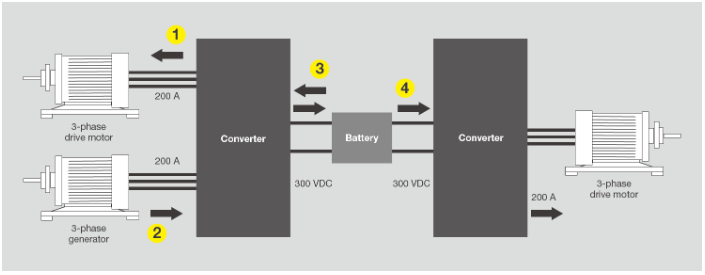

DL950은 배터리 측의 DC 전력과 3상 모터 측의 AC 전력을 동시에 측정합니다. 발전용 모터를 포함한 모든 인버터를 동시에 측정하여 변환 효율을 평가합니다.
높은 노이즈 내성으로 DL950은 인버터에서 발생하는 스위칭 노이즈의 영향을 최소화합니다.
ECU로부터의 CAN, CAN FD, LIN, SENT 신호와 각 부품의 온도 상승을 동시에 포착할 수 있습니다.
데이터는 MATLAB 형식으로도 저장할 수 있습니다.
절연 모듈을 사용하는 경우 본체와 채널 간 절연, 채널 간 절연이 이루어지므로 서로 다른 공통 전위를 안전하게 측정할 수 있습니다.
분산에너지자원 시험(재생에너지)
DL950은 지속 가능한 사회에 기여하는 재생 가능한 에너지원을 지원합니다.
풍력 터빈의 경우 여러 위치의 발전 효율을 시간 동기화 방식으로 모니터링해야 합니다. 이것은 GPS와 IRIG로 할 수 있습니다.
또한 IS8000을 통해 WT5000 고정밀 전력 분석기로 DC 전력을 그리드에 로드하기 위한 DC/AC 변환 효율을 정확하게 측정할 수 있습니다.
검정력 값과 추세를 분석할 수 있습니다.
진동 분석 솔루션
움직이는 모든 것은 진동이 있을 수밖에 없습니다. DL950의 가속 모듈을 사용하면 여러 진동 주파수를 동시에 캡처할 수 있습니다.
FFT 기능을 사용하여 주파수를 분석하고 이상을 찾습니다.
차내 데이터 측정 솔루션
DL950/VCE 옵션은 주로 차량 개발 및 평가를 위해 향상된 기능을 제공합니다.
CAN/CAN FD 모니터 모듈(720242), CAN & LIN 버스 모니터 모듈(720241), SENT 모니터 모듈(720243)을 지원하는 DL950은 차량 내 네트워크의 각 프로토콜
통신 데이터를 모니터에 트렌드 파형으로 표시할 수 있다. 디코딩된 파형에서 트리거할 수도 있습니다.
측정된 신호와 CAN/CAN FD 버스 신호 간의 비교 검증
CAN/CAN FD 버스 데이터 및 관련 파형을 동일한 화면에서 볼 수 있습니다.
예를 들어, 점화 스위치 ON/OFF 신호, 해당 명령에 해당하는 CAN FD 신호, 압력 신호를 동일한 화면에서 확인하여 이들 간의 상관 관계를 확인할 수 있습니다.
위치 및 시간 정보 포함
액세서리 GPS 장치를 연결하면 위치(위도, 경도, 고도 등) 및 시간과 같은 정보가 측정 데이터에 포함될 수 있습니다.
차량의 위치와 전력 데이터, CAN 데이터 또는 기타 유형의 데이터 간의 상관 관계는 차량 주행 테스트 중에 볼 수 있습니다.
차량 탑재 네트워크 정의 파일 활용
Symbol Editor는 CAN/CAN FD 또는 LIN 버스 데이터 프레임의 어떤 물리적 값이 ScopeCorder의 디스플레이에서 파형 데이터로 트렌딩되어야 하는지
정의할 수 있게 해주는 소프트웨어 도구입니다. Symbol Editor는 차량에 설치된 네트워크 정의 파일(CAN DBC, LIN LDF)을 사용할 수 있습니다.
