- 상대 정확도로 0.01%의 높은 측정 정확도
- 12개월의 측정 정확도로 장기 안정성 성능 보장

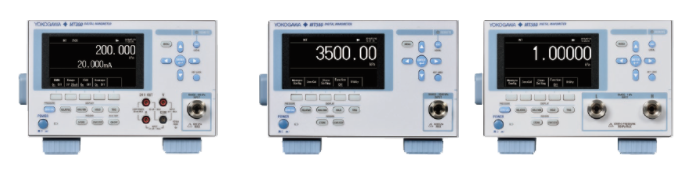

｜풍부한 라인업
애플리케이션 요구 사항에 따라 다양한 모델 중에서 선택하십시오.
*1 실드 게이지 압력 모델
- 게이지 압력 모델 (6개 범위) 10kPa, 200kPa, 1000kPa 3500kPa 16MPa 70MPa
- 절대압 모델 (3개 범위) 130kPa, 700kPa, 3500kPa
- 차압 모델 (4개 범위) 1kPa 10kPa, 130kPa 700kPa
｜높은 정확도와 장기적인 안정성
압력 측정의 절대 정확도: 0.01%
정확도 보증 기간: 12개월
Yokogawa의 독점 실리콘 기반 공진 센서 기술은 상대 정확도로 0.01%의 높은 측정 정확도를 달성합니다. 또한 다년간 축적된 측정 데이터를 바탕으로 장기적인
안정성 성능으로 12개월의 측정 정확도를 보장합니다.

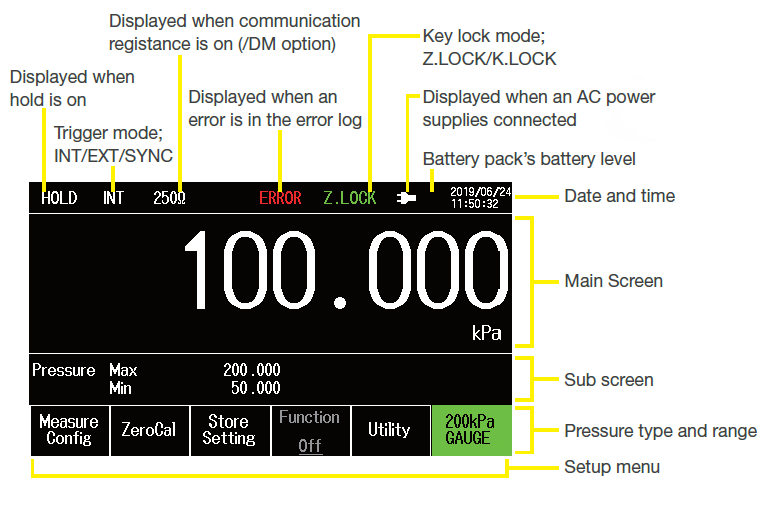

｜유익한 컬러 디스플레이
컬러 도트 매트릭스 LCD는 측정 데이터 및 분석을 고해상도 및 높은 가시도로 표시합니다.

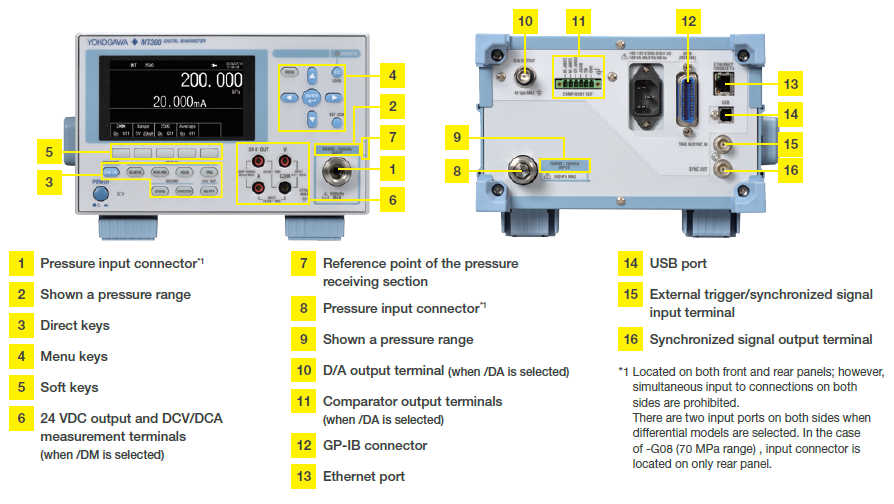

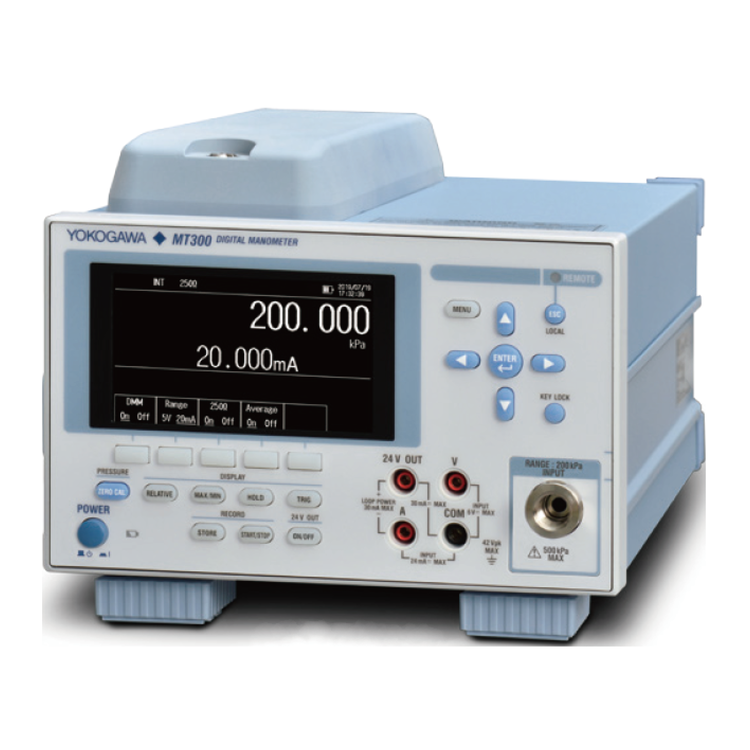

｜전면 패널/후면 패널
｜고정밀 측정

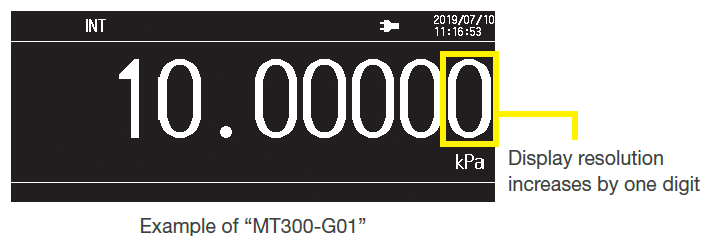

고해상도 표시 (/R1 선택 시)
고해상도 디스플레이를 사용하여 압력 측정값을 보다 정확하게 표시하고 시각화할 수 있습니다. 또한, 특히 교정 환경에서 향상된 분해능은 전체 교정 프로세스의
불확실성을 줄입니다.
고속 측정 (/F1 선택 시)
급격한 압력 변화와 과도 응답에는 고속의 안정적인 측정이 필요합니다. 응용 프로그램에 따라 일반, 중간 또는 고속의 세 가지 다른 모드에서 측정 속도를 선택
할 수 있습니다.
동기 측정
동기화 기능을 사용하여 여러 장치에서 데이터를 수집하고 측정값을 표시할 수 있습니다. 측정값을 높은 정확도와 신뢰도로 고속으로 캡처하고 상관 관계를 분석
할 수 있습니다.

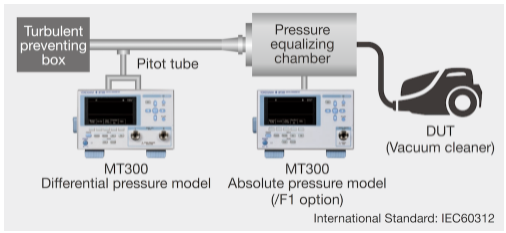

적용: 진공 청소기의 성능 테스트에서 흡입력은 균압 용기의 흡입 공기량과 진공도에서 계산됩니다. 흡기량은 피토관을 통해 차압을 측정하여 얻을 수 있고,
진공도는 절대 압력을 측정하여 알 수 있습니다. /F1 옵션을 사용하면 두 대의 MT300에서 이 두 값을 동시에 측정하여 동적 특성을 고속으로 캡처하고 정확한
결과를 얻을 수 있습니다.
｜효율적인 업무 지원

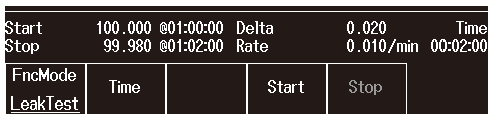

누출 테스트 기능
누설 테스트 기능은 측정 기간 내 압력 변화 또는 누설률을 측정하는 데 사용할 수 있습니다. 압력 측정 시스템의 견고성 또는 무결성을 확인하는 데 사용할 수
있습니다.
시작: 시작 시 압력 값 및 시간
Stop: 중지 시 압력 값 및 시간
Time: 측정 시간
Delta: 시작 및 중지 간의 압력 값 차이
비율: 분당 압력 값의 차

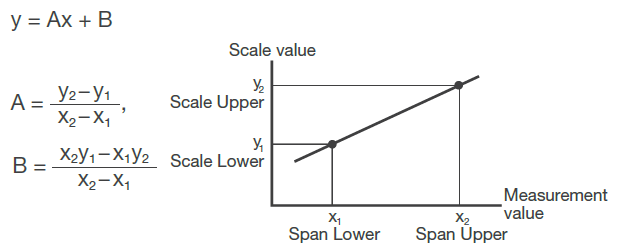

스케일링
스케일링 기능을 사용하여 측정된 값에 고객별 계수를 할당할 수 있습니다. 애플리케이션에 따라 자신의 전환 가치를 표시할 수 있습니다. 스케일링 계수 A와
오프셋 B는 다음 식에 따라 결정됩니다. 스팬 상한 및 하한에 대한 스케일 값을 설정합니다.
※ 단위를 변경하는 경우 스케일링 계수 A와 오프셋 B를 다시 설정하십시오.
통계 처리
수집된 데이터에 통계 처리를 적용할 수 있습니다. 측정 데이터의 최대값, 최소값, 평균값, 표준편차를 찾아 표시합니다. 에러 데이터가 검출되면 측정 범위 내의
에러 데이터 수를 기록하여 표시할 수 있습니다.
최대값: 최대값 / AVG: 평균값 / ERR: 오류 데이터 수 / 최소값: 최소값 / σ ： 표준편차
｜외부기기 연동 지원
D/A 출력(/DA 선택 시)
디지털-아날로그(D/A) 옵션을 사용하면 측정된 압력 값을 측정 시스템 또는 레코더로 가는 외부 터미널로 쉽게 출력할 수 있습니다. 출력 갱신 간격은 /F1 옵션
(중속/고속 모드)과 조합하여 250μs로 설정할 수 있습니다.

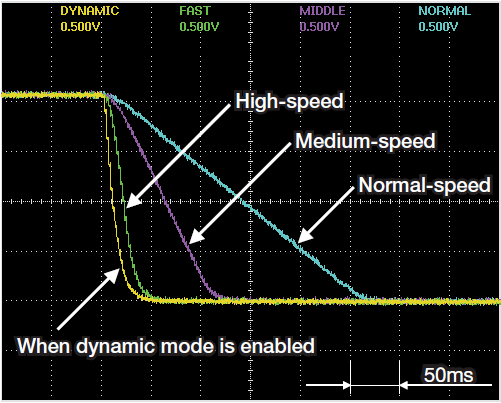

측정 모드의 파형 차이의 예
비교기 출력
외부 I/O 단자를 사용하여 설정된 상한 및 하한과 측정값에 대한 판단 기준에 따라 제어 신호를 출력할 수 있습니다. 이러한 기능을 통해 압력 관련 제품의 생산
및/또는 검사 라인을 자동화할 수 있습니다.
인터페이스
GPIB, USB(type-B) 및 ETHERNET과 같은 통신 인터페이스는 표준 기능으로 사용할 수 있습니다. 통신 명령은 *1 , *2 기존 모델 *3 과 호환 되므로 기존 측정
시스템을 쉽게 확장하거나 업데이트할 수 있습니다.
*1: 일부 명령은 사용할 수 없습니다.
*2: -G07, -G08, -A05, -A06을 선택한 경우 호환 명령을 사용할 수 없습니다.
*3: MT210/MT210F/MT220
｜현장기기 교정 및 유지보수 업무 지원
교정에는 교정기와 트랜스미터 모두에 동일한 압력 레벨을 입력하고 트랜스미터 출력을 교정기에 의해 측정된 값과 비교하는 작업이 포함됩니다. MT300은 현장
에서 교정 또는 유지보수 작업에 필요한 기능을 제공합니다.
- 트랜스미터 공급을 위해 24 VDC 출력
- 측정 트랜스미터 출력(1 ~ 5V 또는 4 ~ 20mA 선택)
- 내장 통신 저항으로 ON/OFF 전환이 가능합니다.
위의 기능은 /DM 선택 시 사용 가능합니다.
- 리튬 이온 배터리 작동으로 AC 전원 없이 꺼낼 수 있습니다. 실행 시간: 약. 모든 기능을 켠 상태에서 6시간 충전 시간: 약. 6 시간
위의 기능은 /EB 선택 시 사용하거나 주문 후 액세서리로 추가할 수 있습니다.
