｜유연성

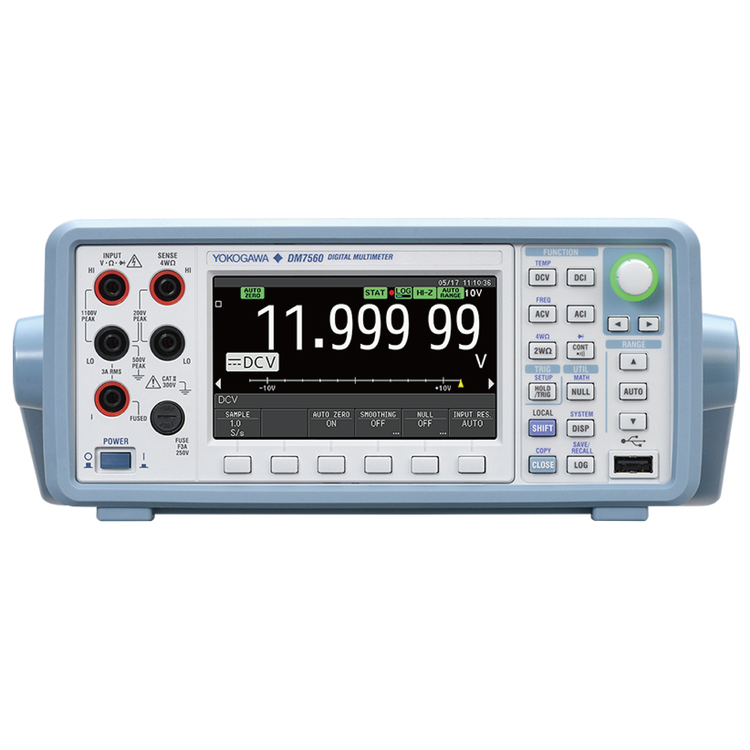

- 일반적인 멀티미터가 아닌 DM7560은 오실로스코프의 이점과 DMM의 전용 기능을 결합합니다.
- 측정값을 추세선으로 보고 실시간 통계 분석 수행

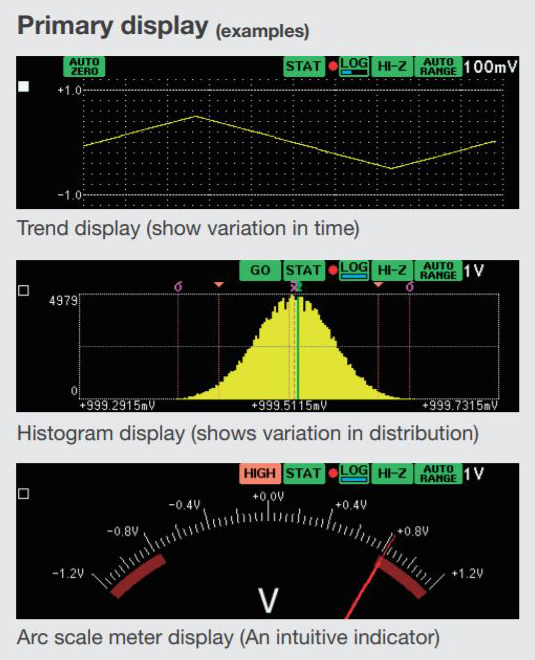

- 추세선, 히스토그램 또는 호 눈금과 같은 여러 표시 형식 중 하나를 선택합니다.
｜정확성
- 6.5 디지트 분해능으로 타협 없는 정밀도 제공
- 측정에서 50/60Hz 고조파를 제거하는 내장형 전력선 주기(PLC) 필터
｜능률
- 독립 실행형 또는 통합 자동화 테스트 시스템의 일부로 사용
- 과도 해석을 위한 한계 및 GO/NO-GO 기능

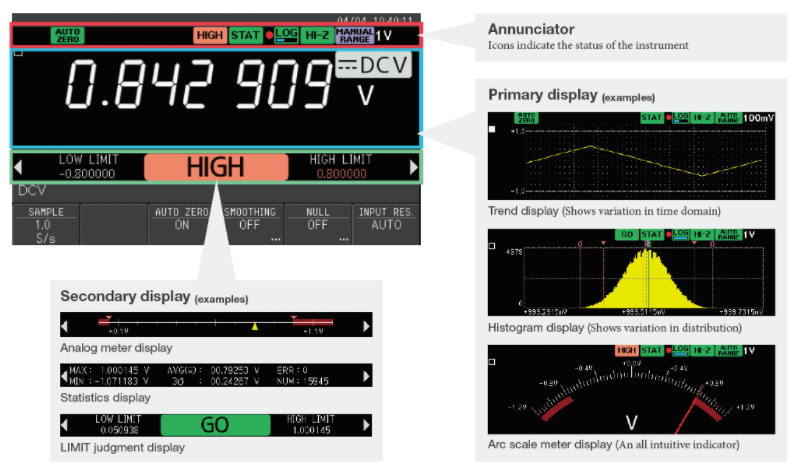

｜유연한 디스플레이 형식
대형 4.3인치 고해상도 디스플레이는 기본 및 보조 디스플레이 영역의 유연한 조합을 사용하여 포괄적인 데이터 관찰을 제공합니다.
디스플레이 조합 예

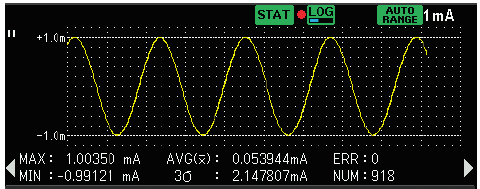

트렌드 차트 + 통계
DMM7560은 디스플레이에 다양한 유형의 시각화를 표시할 수 있습니다. 이 경우 상단에는 시간 영역 추세 플롯이 표시되고 하단 영역에는 이 데이터의 통계가
표시됩니다.

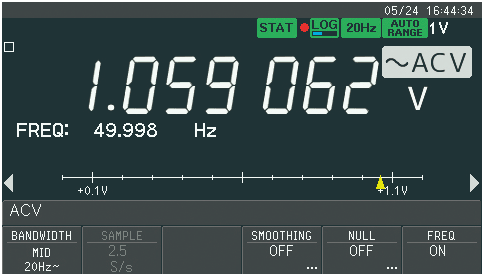

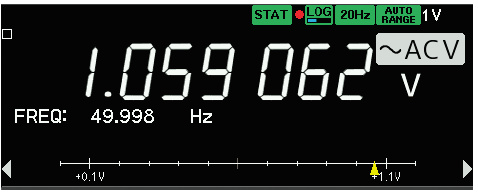

수치 + 주파수 + 아날로그 미터
사용자는 입력 신호 전압 및 주파수를 숫자 값 및 표시기와 나란히 표시할 수 있습니다.
｜최대 30k S/s 데이터 로깅 속도
벌크 모드에서 데이터는 최대 30k S/s의 높은 샘플 속도로 내부 메모리에 기록될 수 있습니다. 메모리에 기록된 데이터를 USB 메모리 장치에 복사하여 PC에서
분석할 수 있습니다.
* DCV, DCI, 2WΩ, 4WΩ 기능 시.

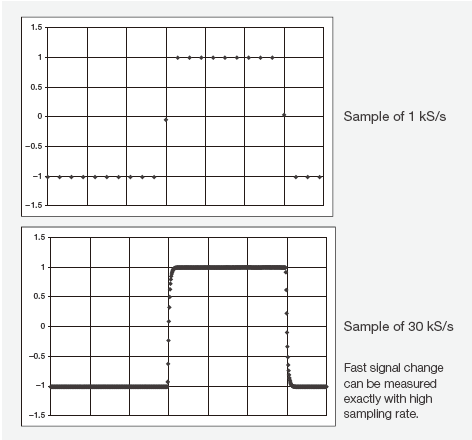

DM7560을 30kS/sec로 설정하면 사용자가 2Vpp 측정에서 10ms 펄스 폭의 세부 정보를 볼 수 있습니다.
고용량 메모리
100k 포인트의 내부 메모리는 높은 샘플 속도에서도 장기간 고해상도 데이터 로깅을 가능하게 합니다. 1S/s의 샘플링 속도로 27시간 이상의 연속 측정이
가능합니다.
샘플링 레이트별 로깅 가능 시간

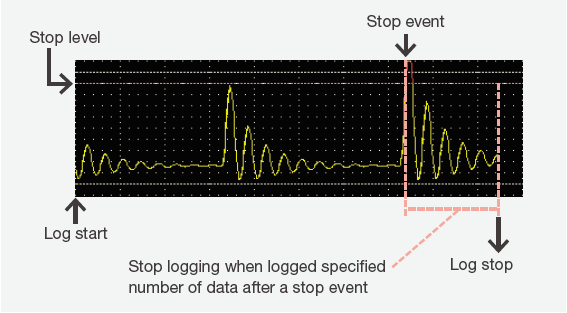

트리거된 데이터 로깅
측정된 LEVEL, LIMIT 또는 EXTERNAL TRIGGER와 같은 트리거 이벤트는 로깅을 중지할 수 있습니다. 사용자는 이벤트 발생 후 저장할 데이터의 양을 지정할
수 있습니다.
SIGNAL LEVEL 이벤트는 데이터 로깅을 중지할 수 있습니다.

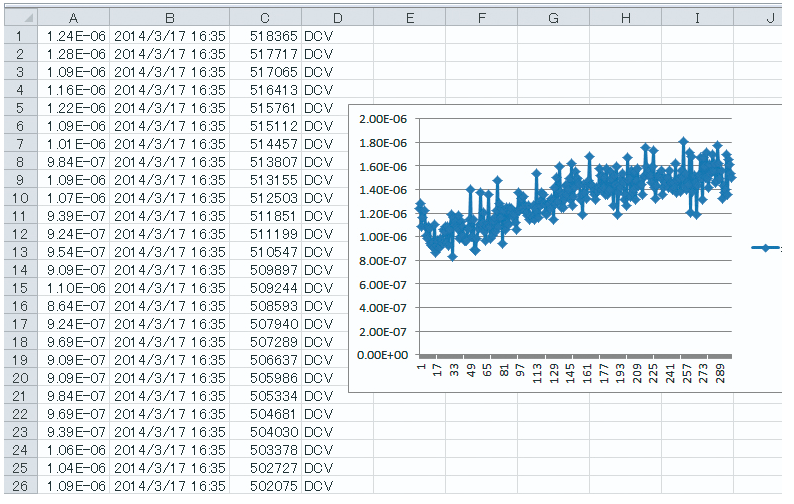

PC 기반 분석
사용자는 보다 자세한 분석을 위해 판독값을 PC 파일로 전송할 수 있습니다.
｜DM7560에서 오프라인 데이터 분석
수익률 측정
히스토그램 표시의 커서 위치로 상한값과 하한값을 설정하여 데이터 수, 전체 데이터에 대한 비율(%) 및 수율을 표시할 수 있습니다.
히스토그램 디스플레이의 커서 컨트롤을 사용하여 수율 및 기타 계산을 사용할 수 있습니다.

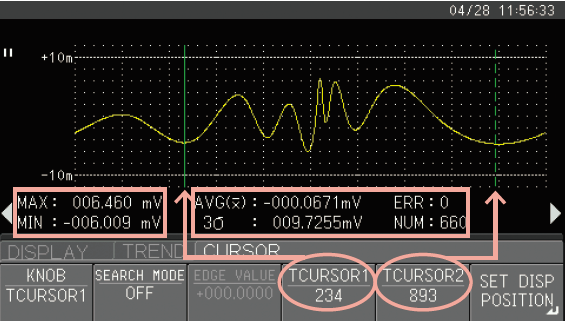

시간 경향 분석
트렌드 차트에서 선택한 시간 범위의 통계 데이터를 계산할 수 있습니다.
커서가 지정한 범위의 MAX/MIN/AVG와 같은 통계 데이터는 자동으로 계산됩니다.

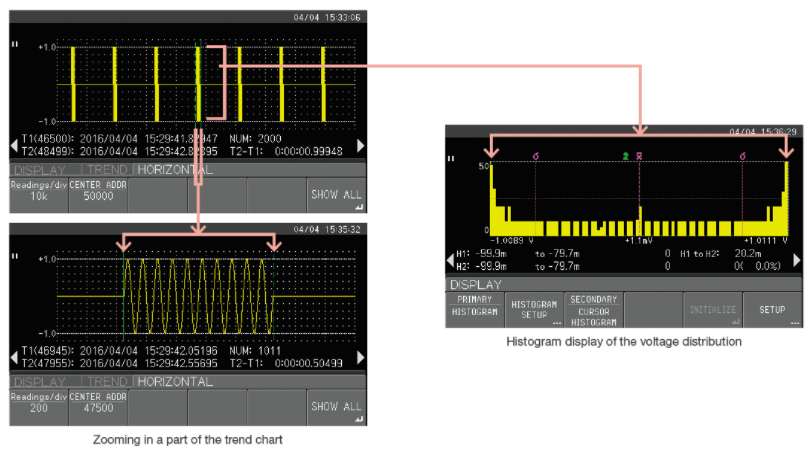

심층 분석
사용자는 트렌드 차트의 확대된 부분을 보기 위해 쉽게 확대/축소하거나 확대된 영역을 히스토그램으로 표시할 수 있습니다.
｜생산성 향상

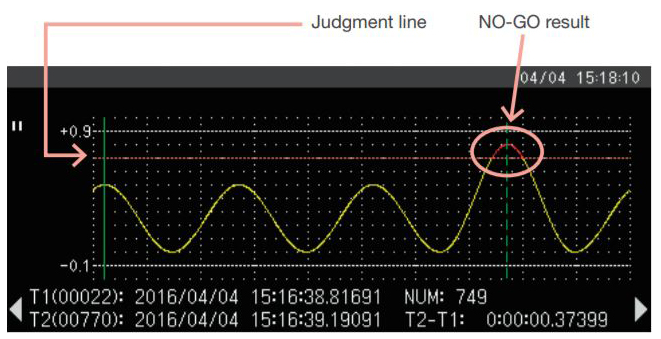

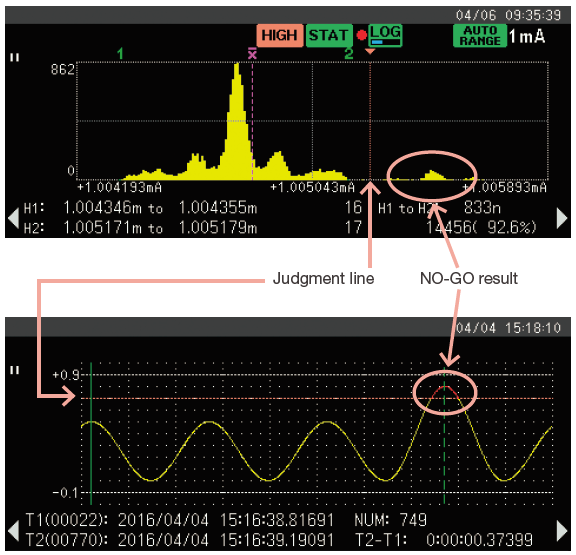

판정(GO/NO-GO) 결과 분석
히스토그램과 트렌드 차트 모두 LIMIT 판정 결과를 표시할 수 있습니다. 캡처된 NO-GO 결과의 수가 히스토그램 표시에 표시되고 NO-GO 결과가 캡처된
타이밍이 트렌드 차트에 명확하게 표시됩니다.

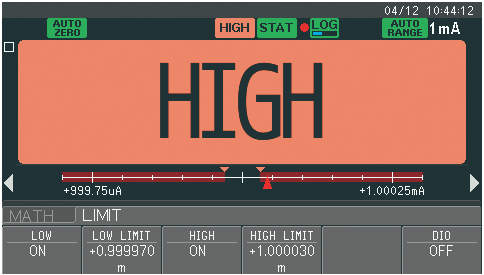

큰 글꼴로 표시
멀리서도 쉽게 보입니다.
PLC에 의한 설정 제어
DM7560은 옵션인 RS-232 인터페이스를 통해 최대 10개의 설정을 저장/호출하여 PLC에서 기기를 유연하게 제어할 수 있습니다.
LIMIT 판정에 따른 신호 출력
LIMIT 판정 결과를 DIO 단자(옵션)에서 신호로 출력하여 자동화 테스트 시스템을 간소화할 수 있습니다.

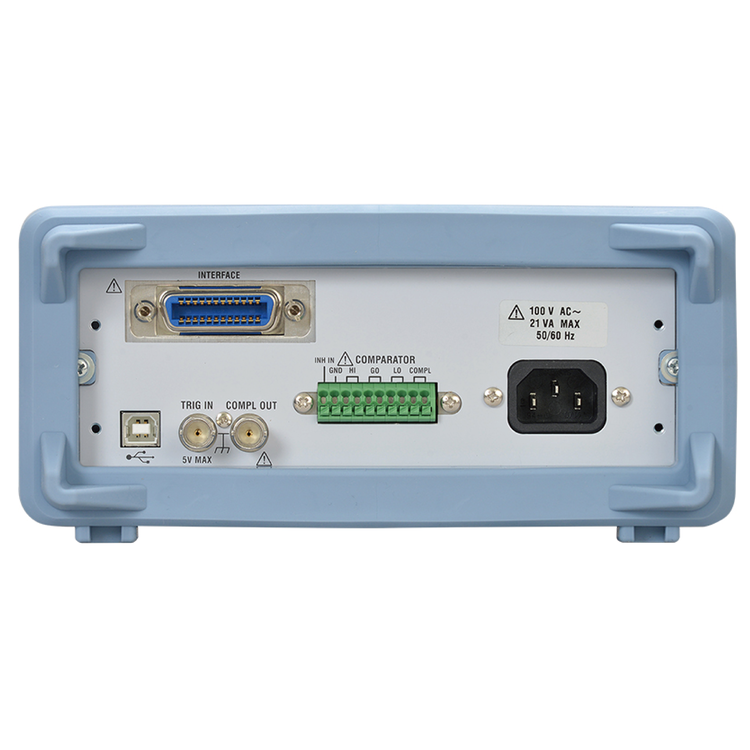

SCPI 호환 리모콘
표준 USB 인터페이스 외에도 이더넷, RS-232 및 GP-IB도 사용할 수 있습니다. 사용자는 산업 표준 SCPI 명령을 사용하여 장치를 프로그래밍할 수 있습니다.
