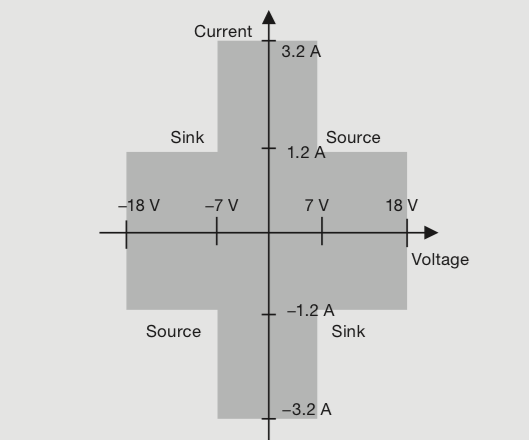

｜소스 및 측정 범위
소스 연산(전류 소스)과 싱크 연산(전류 싱크)으로 구성된 4사분면 연산이 가능합니다. 출력 및 측정 분해능은 5.5자리입니다. 애플리케이션에 두 가지 모델을 사용할
수 있습니다.
18V 모델(765601/02)
- 전압 범위: 200mV, 2V, 7V 및 18V
- 최대 출력 전류: ±3.2A(출력 전압 ±7V 이하) ±1.2A(출력 전압 ±18V 이하)
- 현재 범위: 200nA, 2µA, 20µA, 200µA, 2mA, 20mA, 200mA, 1A 및 3A
- 최대 출력 전압: ±18V(출력 전류 ±1.2A 이하) ±7V(출력 전류 ±3.2A 이하)
50V 모델(765611/12)
- 전압 범위: 200mV, 2V, 20V 및 50V
- 최대 출력 전류: ±1.2A(출력 전압 ±20V 이하) ±0.6A(출력 전압 ±50V 이하)
- 현재 범위: 200nA, 2µA, 20µA, 200µA, 2mA, 20mA, 200mA, 0.5A 및 1A
- 최대 출력 전압: ±50V(출력 전류 ±0.6A 이하) ±20V(출력 전류 ±1.2A 이하)

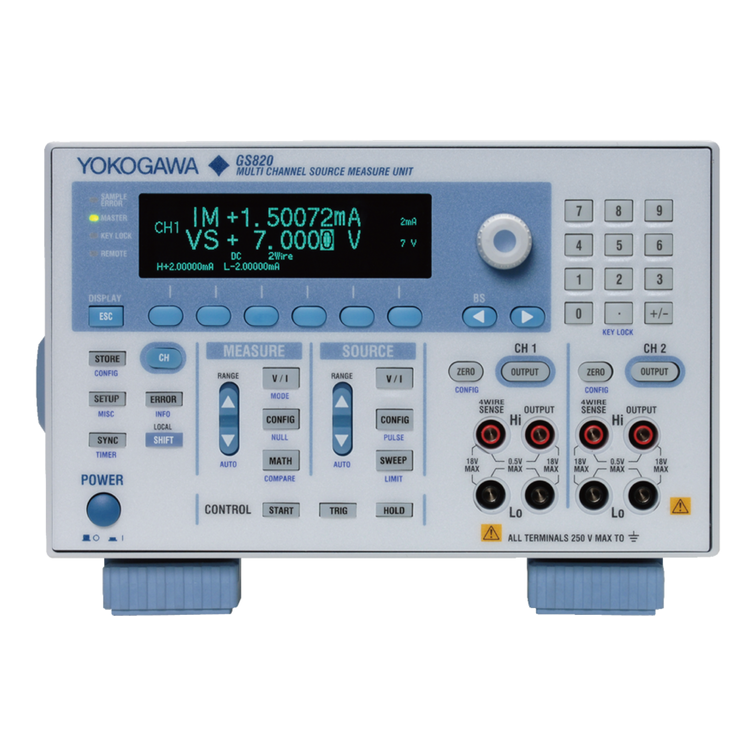

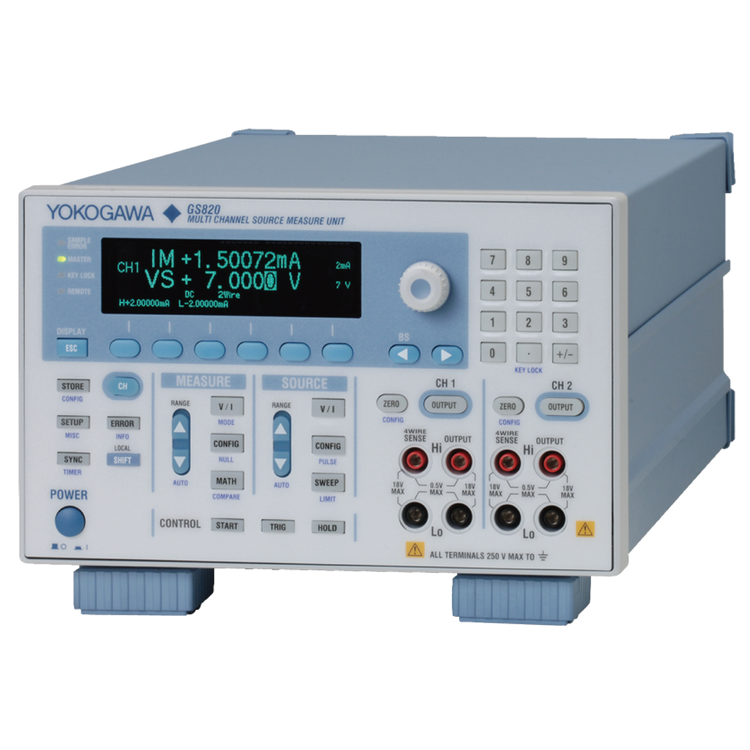

｜GS820 구성 및 기능

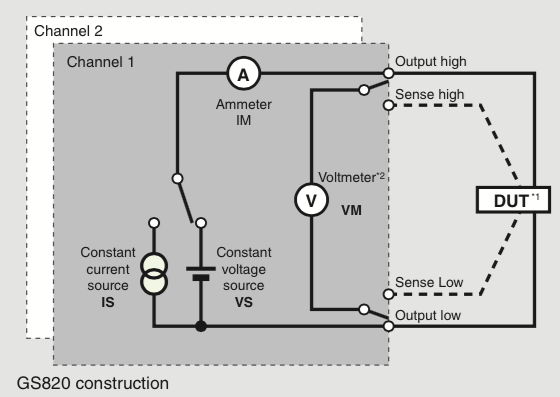

GS820에는 정전압 소스 VS, 정전류 소스 IS, 전압계 VM 및 전류계 IM으로 구성된 각 채널이 있는 2개의 아날로그 채널이 장착되어 있습니다.
두 개의 소스 측정 채널이 분리되어 있습니다.
소스 및 측정 기능
- 전압 소스 및 전류 측정(VS 및 IM)
- 전류 소스 및 전압 측정(IS & VM)
- 전압원(VS)
- 전류 소스(IS)
- 전압계(VM)
- 전류계(IM)
- 저항계(IS&VM)
각 채널에 대해 이러한 기능을 선택하여 임의의 기능 조합을 형성할 수 있습니다.
로컬 감지와 원격 감지 간에 전환하여 2선식 시스템 또는 4선식 시스템의 전압 감지를 허용합니다.
*1: 테스트 중인 장치 *2: DUT 전압 측정용
｜소스 및 측정 기능의 조합
두 채널의 소스 및 측정 기능을 결합하여 다양한 DUT를 테스트할 수 있습니다.
｜소스 및 측정 타이밍

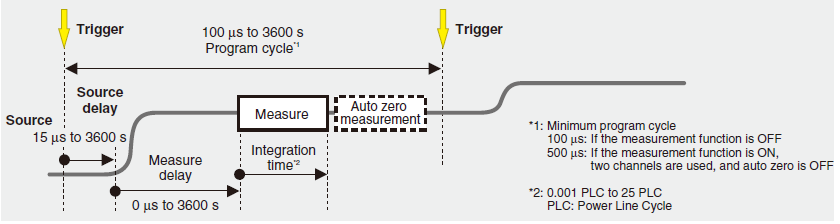

기본 소스 측정 타이밍
GS820은 내부 타이머 또는 외부 입력 신호와 같은 트리거 입력을 이용하여 생성 및 측정을 수행합니다. 트리거 신호가 수신되면 GS820은 소스 지연 시간이 경과
한 후 신호 생성을 시작하고 주어진 통합 시간 동안 측정 지연 시간이 경과한 후 측정을 수행합니다. 측정 적분 시간은 0.001 PLC ~ 25 PLC 범위에서 설정할 수 있
습니다.*² 또한 GS820은 자동 영점 측정 기능을 제공하여 측정 후 내부 영점 기준을 측정하고 실시간으로 오프셋 보정을 수행합니다. 자동 영점 측정의 적산 시간
은 측정 적산 시간 설정과 같습니다.
다양한 트리거 소스를 사용한 타이밍 설정
GS820에서는 생성 트리거 소스와 측정 트리거 소스를 별도로 설정할 수 있습니다. 2종류의 정주기 타이머와 생성 트리거 소스로 사용할 수 있는 외부 신호 입력
이 있습니다. 이러한 소스 외에도 소스 변경 포인트 및 스위프 종료 포인트를 측정 트리거 소스로 사용할 수 있습니다. 소스 트리거와 측정 트리거를 별도로 설정할
수 있고 채널별로 별도로 설정할 수도 있으므로 다양한 연결 조건과 타이밍 조합에서 소스와 측정을 수용할 수 있습니다. 외부 신호 또는 프로그램 이벤트를 사용
하여 활성화할 수 있는 보조 트리거도 있습니다. 소스 딜레이, 측정 딜레이, 통합 시간은 채널별로 따로 설정할 수 있습니다.

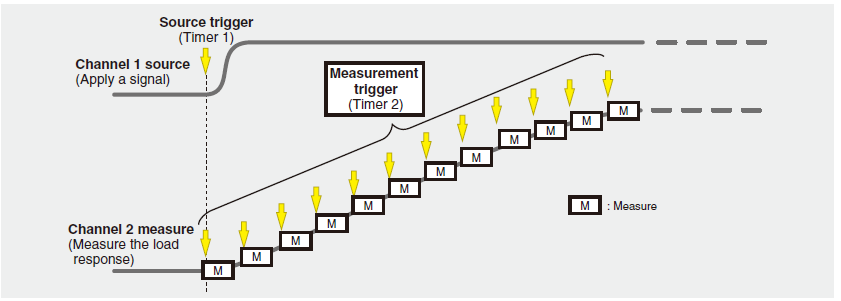

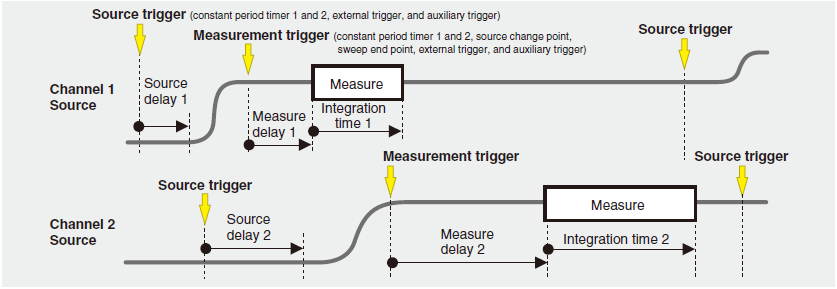

소스 및 측정의 비동기 작업
GS820에서 사용할 수 있는 다양한 트리거 소스를 통해 소스와 측정을 비동기식으로 실행할 수 있습니다. 아래 그림은 소스 사이클에서 다중 측정을 달성하기
위해 소스 및 측정에 별도의 타이머가 사용되는 예를 보여줍니다.

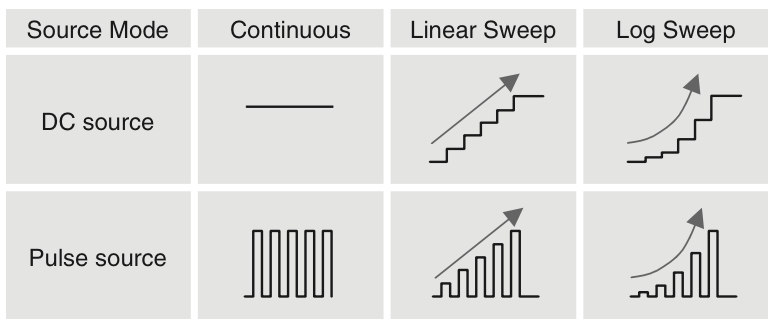

｜스윕 기능 1: 사전 설정 스윕
GS820의 전압/전류 생성 블록은 DC 생성 모드 또는 펄스 생성 모드로 동작합니다. 각 생성 모드에는 연속 출력, 선형 스위프 및 로그 스위프와 같은 사전 설정된
작동 모드가 있어 사용자가 간단한 매개변수를 설정하여 스위프 작업을 수행할 수 있습니다. 출력 레벨은 각 스위프 모드에서 최소 100μs 간격*¹으로 변경할 수
있습니다.
*1: 최소 프로그램 주기
100µs: 측정 기능이 OFF 인 경우 500µs: 측정 기능이 ON인 경우 2채널 사용, 자동 영점 OFF
｜스위프 기능 2: 최대 100,000포인트의 임의 파형 생성 및 제어 매개변수의 동시 스위프

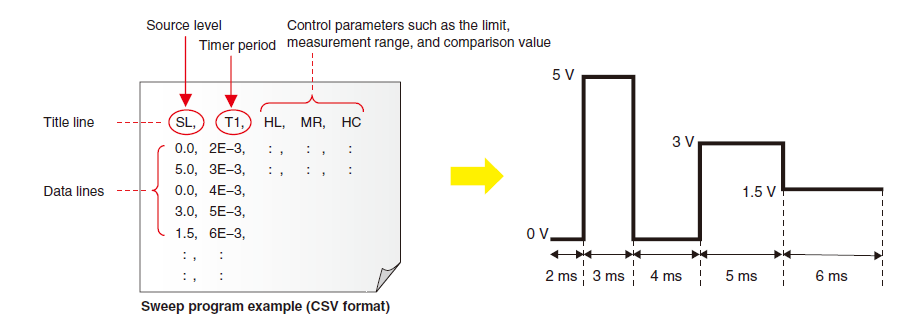

위에서 설명한 사전 설정 스위프 기능 외에도 GS820에는 사용자가 스위프 패턴을 정의할 수 있는 프로그래밍 가능한 스위프 기능이 장착되어 있습니다.
사용자는 스프레드시트 또는 텍스트 편집기를 사용하여 최대 100,000포인트의 임의 파형 데이터(CSV 형식)를 생성하거나 편집할 수 있습니다. GS820은 소스
레벨 외에도 타이밍 및 제어 매개변수를 스위핑할 수도 있습니다. 이것은 파형 생성 타이밍에 동기화된 제어 시퀀스를 허용합니다. 스위프 프로그램은 프로그래밍
가능한 스위프 모드에서 최소 100µs 간격*¹으로 변경할 수 있습니다.
*1: 최소 프로그램 주기
100 µs: 측정 기능이 OFF 인 경우 500 µs: 측정 기능이 ON인 경우 2채널 사용, 자동 영점은 OFF
제어 매개변수에 해당하는 하드웨어 작동 시간은 값에 포함되지 않습니다.

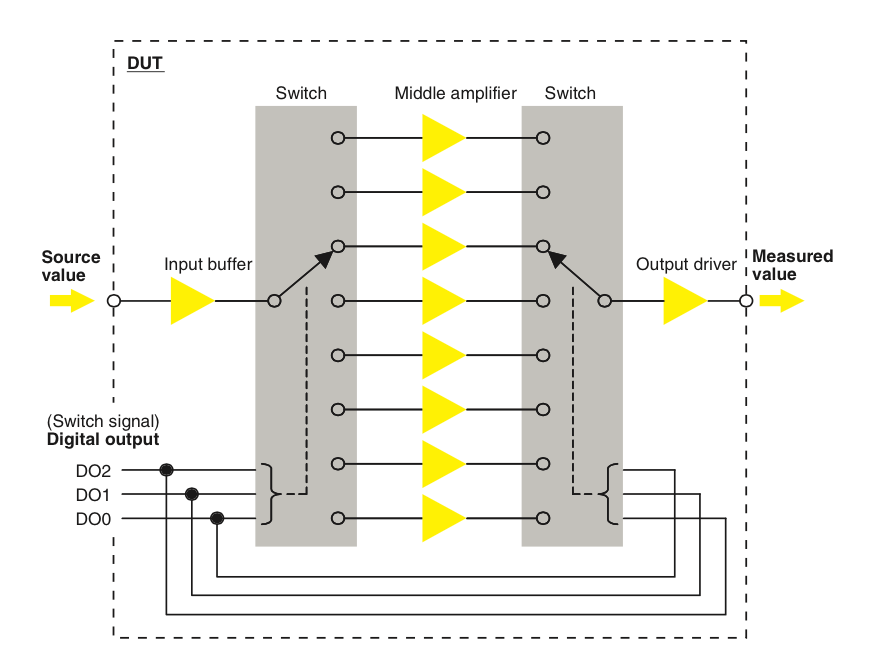

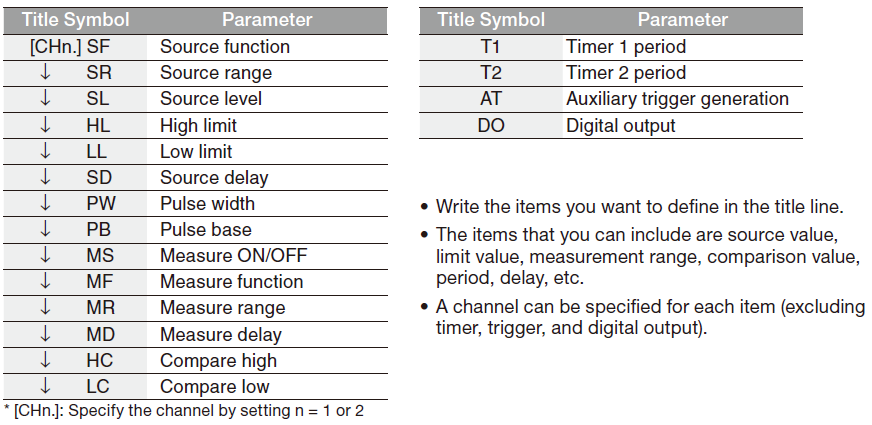

스위프 프로그램에 포함될 수 있는 제어 매개변수
｜테스트 시퀀스 편집(자동 테스트 장비에 적용)
GS820을 사용하면 생산 라인에서 자동 테스트에 적합한 테스트 시퀀스를 편집할 수 있습니다. 사용자는 소스 값, 측정 값, 비교를 위한 상한, 비교를 위한 하한,
비교 결과, 제어 비트 출력 등과 같은 자동 테스트에 필수적인 프로그램 파일 매개변수를 작성할 수 있습니다. 프로그램 파일은 CSV 형식이기 때문에 형식으로
되어 있으므로 널리 사용되는 스프레드시트 응용 프로그램을 사용하여 프로그램을 편집하고 볼 수 있습니다.

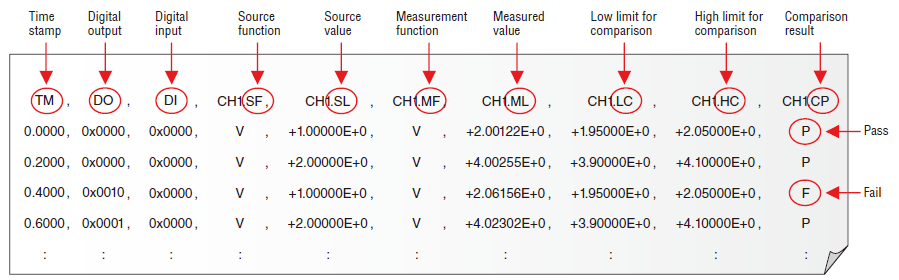

측정 결과 파일의 예
｜테스트 속도(생산 라인 테스트에서 택트 타임 개선)

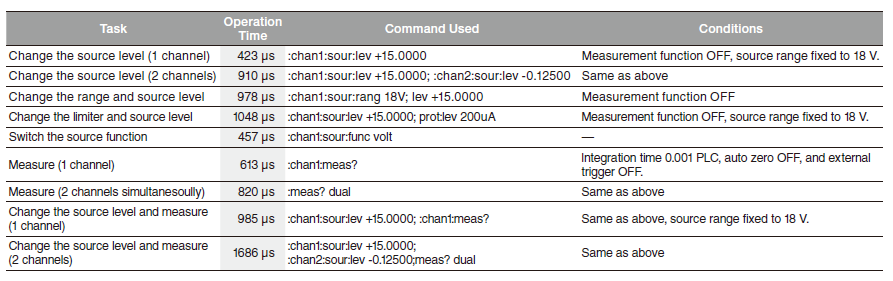

GS820은 생산 라인 테스트를 위한 빠른 작동을 제공합니다. 테스트 속도의 측정 결과(참고 데이터)는 다음과 같습니다.
테스트 속도 측정값(참고 데이터)

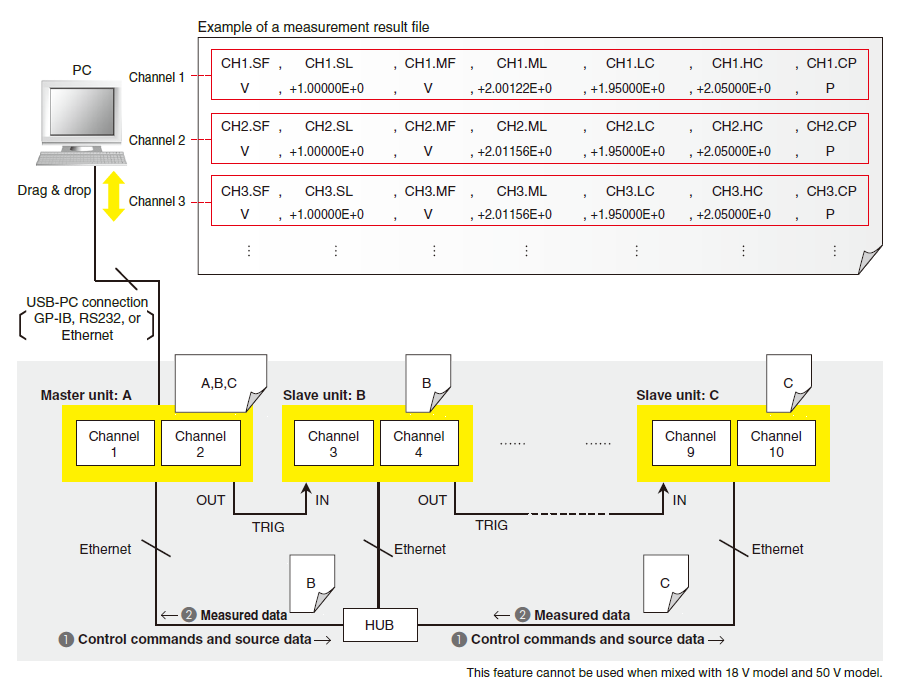

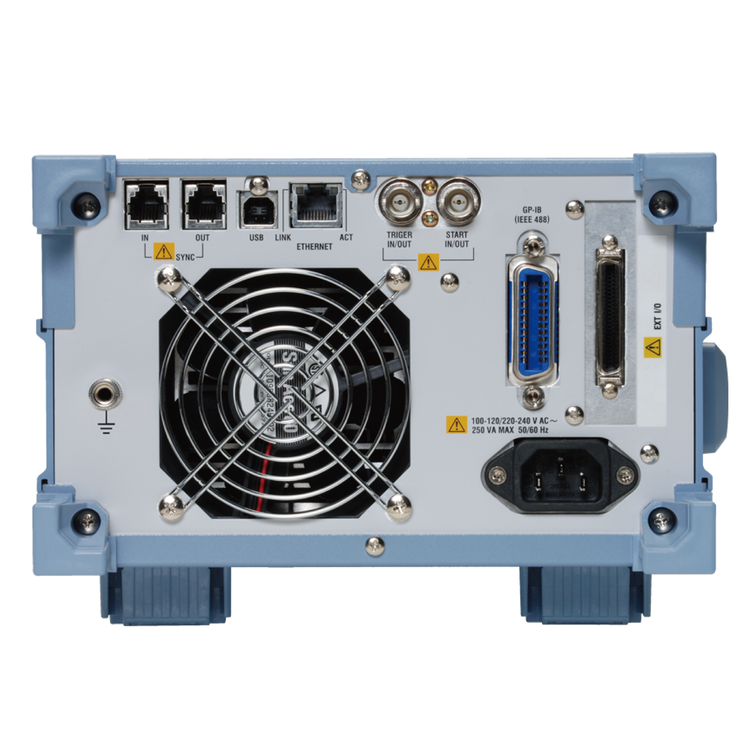

｜채널 확장(마스터-슬레이브 동작으로 최대 10채널 확장)
아래 그림과 같이 여러 대의 GS820을 연결하여 다중 채널 소스 측정 장치로 사용할 수 있습니다. 마스터-슬레이브 기능을 사용하면 마스터 장치에 액세스하는 것
만으로 연결된 모든 채널의 프로그램 데이터를 설정하고 수집할 수 있습니다. 마스터 장치는 (1) 소스 데이터를 슬레이브 장치에 배포하거나 (2) 모든 슬레이브
장치의 측정 데이터를 수집하여 병합합니다. 전용 트리거 신호 라인을 연결하여 모든 채널의 완전한 동기화를 달성할 수 있습니다.

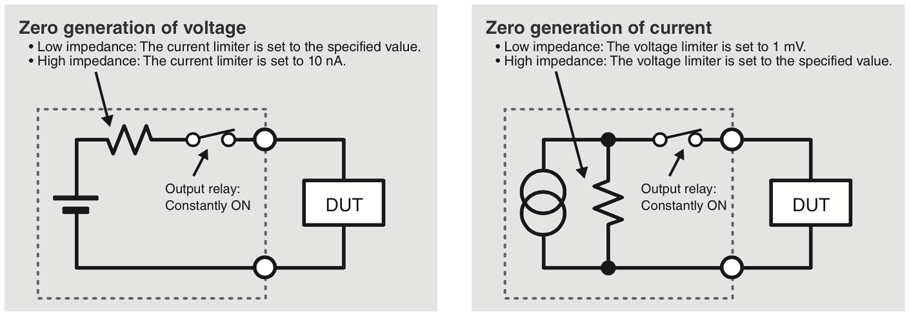

｜전압과 전류의 Zero Generation 기능(채터링 없는 빠른 부하 차단)
GS820의 제로 생성 기능은 제로 전압 또는 전류를 생성할 뿐만 아니라 전류/전압 제한기를 제어하여 부하 전류를 제한합니다. GS820은 제로 생성 상태에서
부하에 전압 또는 전류 공급을 중단하여 출력 릴레이가 켜진 상태에서 DUT를 분리할 수 있습니다. 이 기능은 출력 릴레이의 채터링 및 접점 수명 문제를 방지하고
출력 ON/OFF 시간을 단축합니다.
