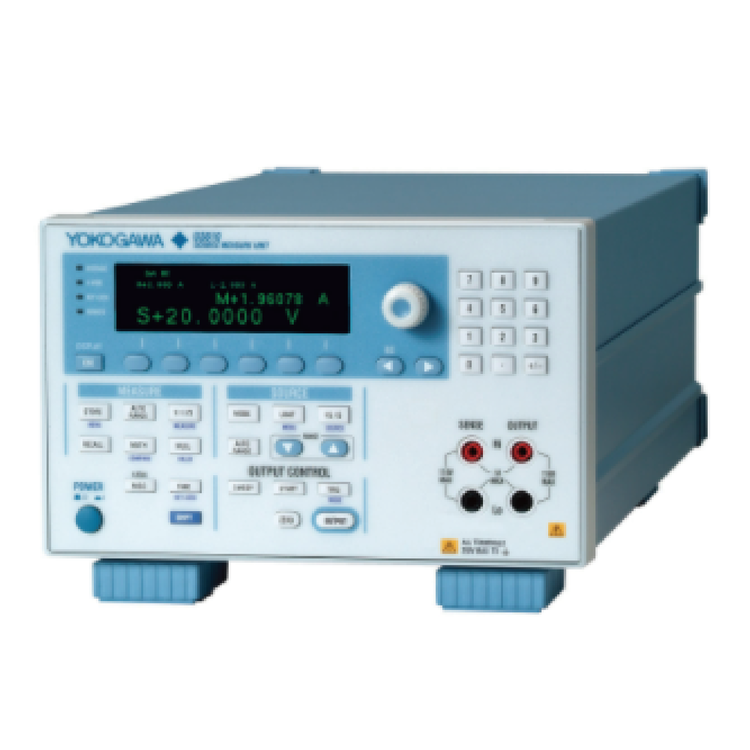

- 최대 110V/3.2A의 소스 및 싱크 작동(4사분면 작동)
- 기본 정확도: ±0.02%(직류 전압 생성)
- 최대 100µ 간격의 스위프 출력
- 풍부한 스윕 패턴 제공(선형, 로그 및 임의)
- 내부 메모리 소스 측정 데이터의 최대 65535 포인트
- 웹서버 기능을 이용한 원격제어 및 FTP(옵션)
- USB 저장 기능으로 손쉬운 파일 조작
｜전압/전류 생성 및 측정 범위
최대 110V, 3.2A, 60W에서 소스 동작(전류원)과 싱크 동작(전류 싱크)으로 4차원 동작이 가능합니다.
출력 및 측정 분해능은 5.5자리입니다.
전압 발생/측정 범위: 200mV~110V / 전류 발생/측정 범위: 20µA~3.2A
최대 출력 전류:
±3.2A &(출력 전압 ±12V 이하)
±2A(출력 전압 시 ) ±30 V 이하)
±1 A(출력 전압 ±60 V 이하에서)
±0.5 A(출력 전압 ±110 V 이하에서)
｜생성 및 측정 기능
GS610은 정전류원, 정전압원, 전압계, 전류계로 구성되어 있습니다. 각 기능은 다양한 작동 모드로
결합될 수 있습니다.
작동 모드:
- 전압 생성/전류 측정(VS/IM);
- 전압 생성/전압 측정(VS/VM);
- 전류 생성/전압 측정(IS/VM);
- 전류 생성/전류 측정(IS/IM);
- 전압 생성(VS);
- 현재 세대(IS);
- 저항 측정(VS/IM 또는 IS/VM)
또한 내부적으로 로컬 센싱과 원격 센싱을 전환하여 2선식 또는 4선식 시스템을 이용한 제어 및 측정
이 가능합니다.
｜다양한 작동 모드

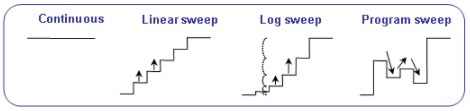

GS610의 전압/전류 생성 블록은 DC 생성 모드 또는 펄스 생성 모드로 동작한다. 각 생성 모드에 대해
연속 출력, 선형 스위프, 로그 스위프 및 프로그램 스위프의 4가지 작동 모드를 사용할 수 있습니다.
프로그램 스위프 모드에서 사용자는 임의의 스위프 패턴을 정의할 수 있습니다. 출력 레벨은 각
스위프 모드에서 최소 100 µs 간격으로 변경할 수 있습니다.
▼ DC 출력 모드

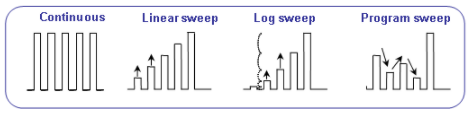

▼ 펄스 출력 모드

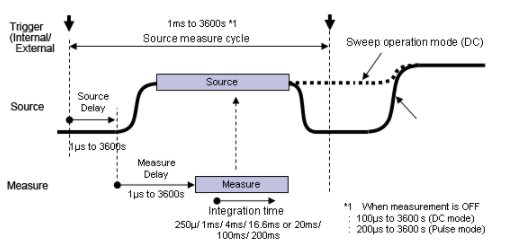

｜생성 및 측정 타이밍
소스 측정 주기(최소 1ms에서 소스 및 측정) 아래 그림과 같이 GS610은 모든 작동 모드에서 생성 및
측정을 동기화할 수 있습니다. 내부/외부 트리거에 대한 소스 지연 후 생성이 시작됩니다. 그런 다음
소스 레벨이 안정화되는 데 걸리는 시간(지연 측정) 후 지정된 통합 시간 동안 측정이 수행됩니다.
펄스를 인가한 후 부하 응답을 기다리며 측정할 때 필요합니다. 소스 측정 주기는 신호 생성 및 측정을
위한 최소 단위입니다. GS610의 소스/측정 작업(소스 측정 주기)은 최소 1ms입니다.

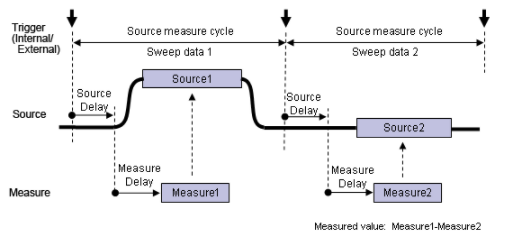

｜Sweep 동작을 이용한 차이 측정
스윕 작업을 사용하여 두 가지 측정을 수행한 다음 두 측정 간의 차이를 결정할 수 있습니다. 스윕
데이터 1의 소스 값이 설정되면 첫 번째 측정이 수행됩니다. 그런 다음 스윕 데이터 2의 소스 값이
설정되면 두 번째 측정이 수행됩니다. 차이는 첫 번째 측정값에서 두 번째 측정값을 빼서 결정됩니다.
2개의 측정을 단시간에 행함으로써 오프셋 변동의 영향을 상쇄한 고정밀도의 측정이 가능합니다.
또한, 크기는 같으나 극성이 반대인 전압을 인가함으로써(소스 1 = -1× 소스 2) 접합에서 열기전력으로
인한 오프셋 오차의 영향을 상쇄할 수 있습니다.
｜전압과 전류의 Zero Generation 기능
GS610의 제로 생성 기능은 전압/전류 제로 값의 생성은 물론 출력 조건을 하이 임피던스와 로우 임피
던스로 전환할 수 있습니다. 제로 발생 상태에서는 출력 릴레이를 ON으로 하여 부하에 대한 전압 인가
또는 전류 공급을 정지할 수 있습니다. 이 기능은 출력 릴레이의 채터링 및 접점 수명 문제를 방지하고
출력의 ON/OFF 동작 시간을 줄여줍니다.
전압 발생 제로
- 낮은 임피던스: 전류 제한기가 지정된 값으로 설정됩니다.
- 고임피던스: 전류 제한기가 범위의 0.5%로 설정됩니다.
전류 발생 제로
- 낮은 임피던스: 전압 제한기가 범위의 0.5%로 설정됩니다.취소
- 고임피던스: 전압 제한기가 지정된 값으로 설정됩니다.

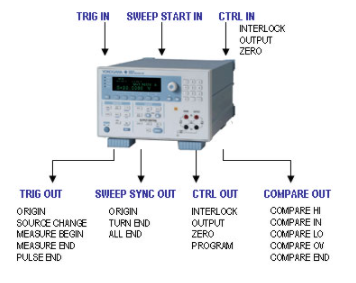

｜외부 입출력 및 동기 동작
GS610에는 다양한 외부 입/출력 커넥터가 있습니다. 발생 및 측정의 타이밍을 나타내는 트리거
입/출력, 출력 릴레이 ON/OFF 제어 신호, 제로 발생 ON/OFF 제어 신호, 콤퍼레이터 판정 결과 출력
등의 신호를 BNC 및 멀티에서 입출력 가능 -코어 커넥터. 또한 BNC 케이블을 사용하여 GS610의
트리거 출력을 다른 GS610의 트리거 입력에 연결하기만 하면 여러 GS610을 동기화할 수 있습니다.

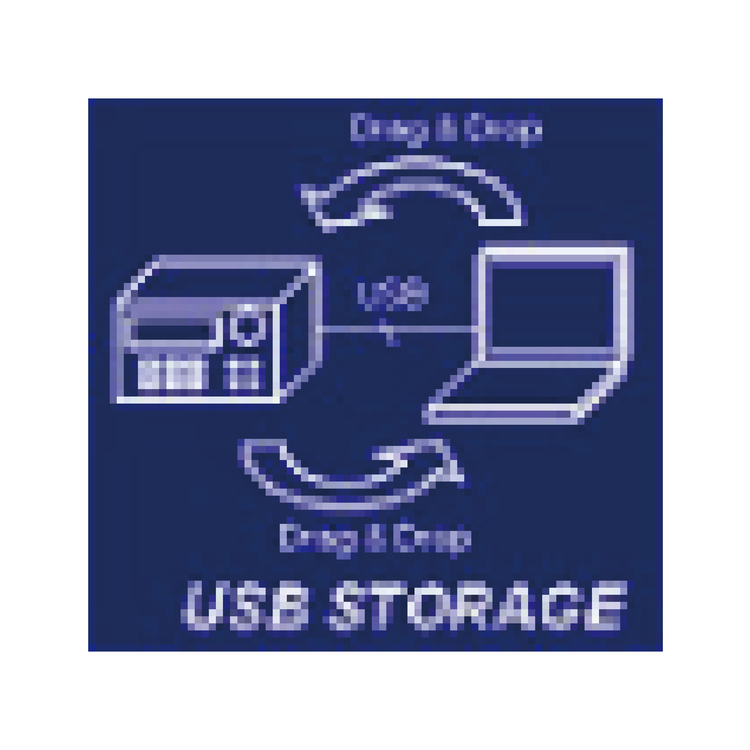

｜USB 저장 기능으로 손쉬운 파일 조작

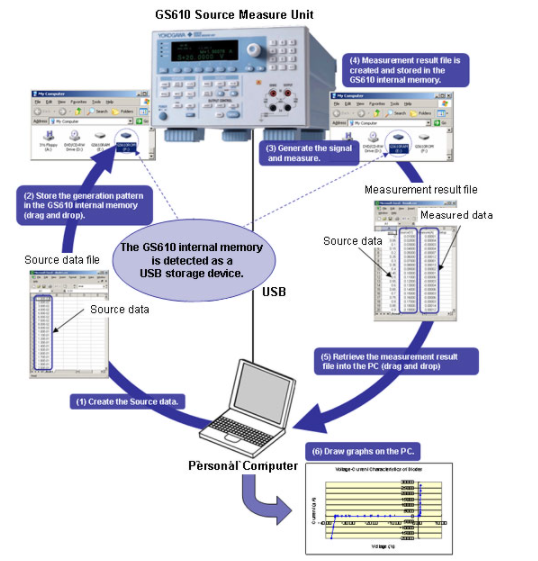

GS610 소스 측정 장치가 USB를 통해 PC에 연결되면 PC는 GS610 내부 메모리를 USB 저장 장치로
감지합니다. 범용 워크시트 애플리케이션(1)에서 GS610 생성 패턴을 생성하고 패턴 파일을 드래그 앤
드롭(2)하면 패턴 파일을 GS610 내부 메모리에 쉽게 저장할 수 있다. GS610은 이 파일에 기록된 생성
패턴에 따라 전압 또는 전류 레벨을 스위프하고 해당 지점(3)에서 부하 전류 또는 부하 전압을 측정하
고 그 결과를 GS610 내부 메모리(4)에 저장합니다. 번거로운 프로그래밍이나 전용 소프트웨어 프로그
램 설치가 전혀 필요하지 않습니다(5), (6).

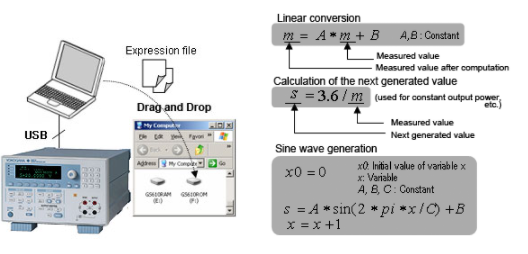

｜사용자 정의 연산 기능
전용 연산자를 결합하여 GS610에서 사용자 정의 계산을 수행할 수 있습니다. 측정값의 선형 변환을
수행하고, 전력을 계산하고, 현재 측정값에서 다음 생성값을 계산하고, 표현식을 사용하여 생성된
데이터의 실시간 계산을 수행하는 데 사용할 수 있습니다. 표현식은 PC의 텍스트 편집기를 사용하여
생성되고 USB를 통해 GS610 내부 메모리에 저장됩니다.
｜이더넷 인터페이스(/C10 옵션)
이더넷 인터페이스(/C10 옵션)를 설치하여 네트워크를 통해
원격 제어 및 파일 전송을 수행할 수 있습니다.
웹 서버
이더넷 인터페이스를 통해 연결된 GS610은 Internet
Explorer에서 제어할 수 있습니다.
-원격 제어
GS610을 원격으로 제어할 수 있는 브라우저에 GS610의
전면 패널 이미지를 표시합니다.
-파일 전송
GS610 내부 메모리는 PC 파일 서버로 취급할 수 있습니다.
출력 패턴을 GS610 내부 메모리로 전송하거나 측정 결과
데이터를 PC에 로드할 수 있습니다.
｜명령 제어 기능
GS610은 GP-IB 또는 RS232 명령과 유사한 명령을 사용하여 제어할 수 있습니다.
최대 5명의 클라이언트가 GS610에 연결할 수 있습니다.
｜후면 패널
- 트리거/스위프/제어 입력(BNC 커넥터)
트리거 입력, 스위프 시작 입력 또는 제어 입력을 선택합니다.
- 트리거/스위프/제어 출력(BNC 커넥터)
트리거 출력, 스위프 시작 출력 또는 제어 출력을 선택합니다.
- GP-IB
PC에서 GS610을 원격 제어하는 데 사용되는 인터페이스입니다(IEEE 488 호환).
- 외부 입/출력
다른 기기와의 동기 제어 신호 및 콤퍼레이터 판정 결과를 출력합니다.
- 직렬(RS-232)
- 이더넷(/C10 옵션)
100BASE-TX/10BASE-T를 준수합니다. FTP 파일 전송을 수행하는 데 사용할 수 있습니다.
- USB-PC 연결 PC
에 연결하고 GS610 내부 메모리를 USB 저장 장치로 작동하는 데 사용됩니다.
