｜비교할 수 없는 광학 성능
5pm 고파장 분해능

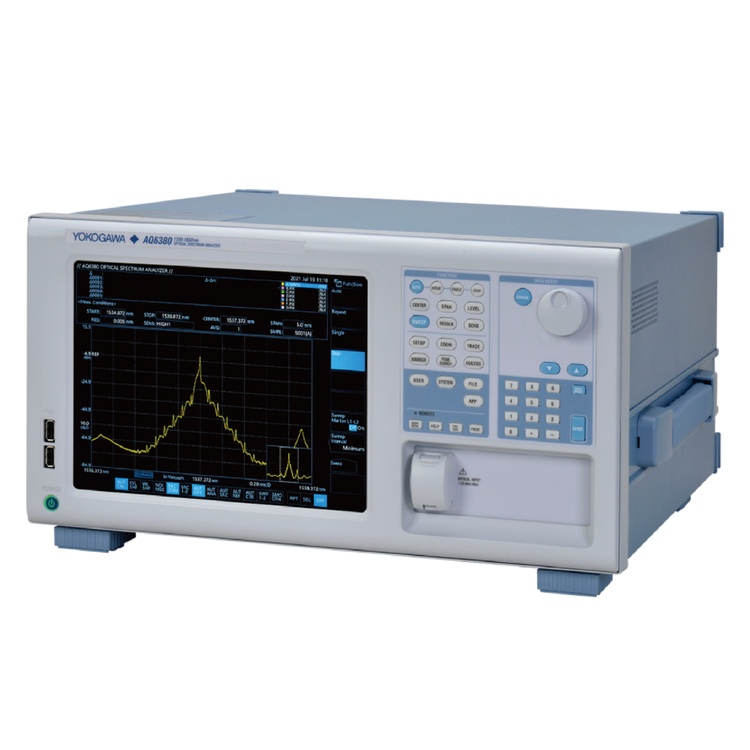

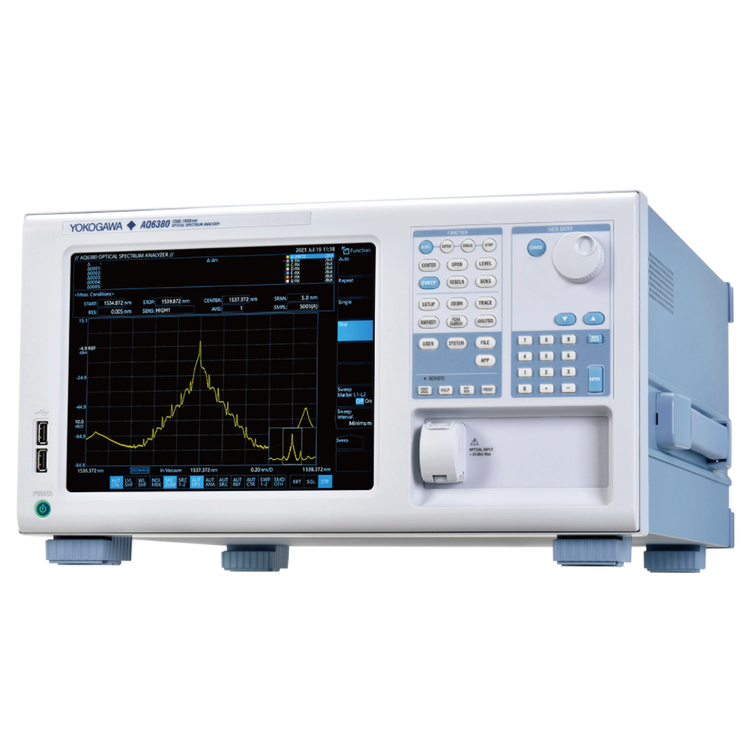

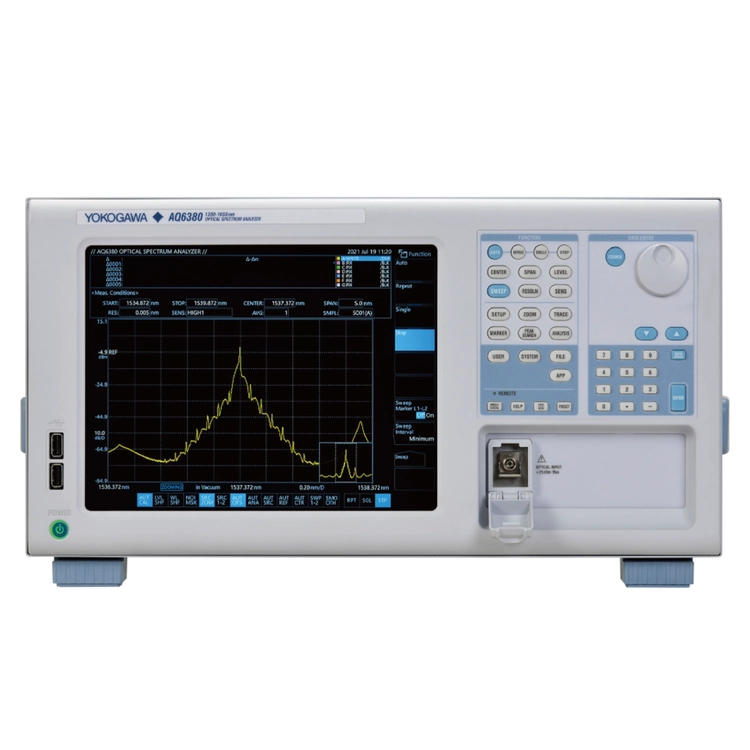

AQ6380은 5pm의 파장 분해능을 달성합니다.
밀접하게 할당된 DWDM 채널과 광 트랜시버의 변조 측 피크를 분리할 수 있습니다.

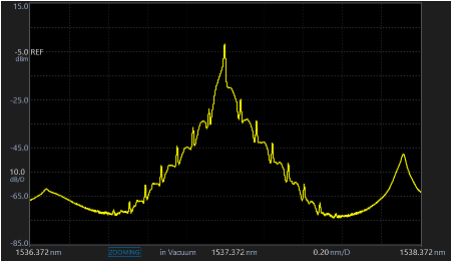

▼10G 광 트랜시버의 변조 스펙트럼
65dB 와이드 근접 다이내믹 레인지
모노크로메이터는 그 어느 때보다 선명한 스펙트럼 특성을 가지고 있습니다. 근접한 신호
(예: 외부 캐비티 레이저의 잔류 세로 모드)를 명확하게 분리하고 정확하게 측정할 수 있습니다.
▼ 외부 공동 레이저의 스펙트럼
넓은 파장 범위와 가변 분해능은 여러 응용 분야를 지원합니다.
AQ6380의 파장 대역은 1200~1650nm입니다. 이는 단일 장치가 다양한 파장 측정 요구 사항을
충족할 수 있음을 의미합니다. 파장 분해능은 5pm에서 2nm까지 다양할 수 있어 협대역 피크/노치
측정에서 광대역 스펙트럼 측정에 이르기까지 광범위한 응용 분야를 지원합니다.
또한 향상된 분해능은 저전력 신호에 대한 측정 속도 및 정확도 향상에 기여합니다.

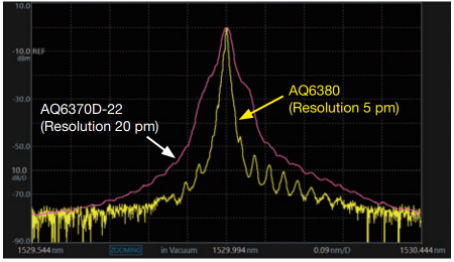

▼ 광학 필터의 투과 스펙트럼
80dB 미광 억제
미광은 모노크로메이터 내부에서 입사광의 난반사에 의해 발생하는 광학적 노이즈입니다.
레벨이 다른 여러 광학 스펙트럼을 동시에 측정하는 레이저 SMSR 측정과 같은 상황에서는 미광이
측정을 방해할 수 있습니다. 이 경우 높은 미광 억제 성능이 필요합니다. AQ6380은 스퓨리어스
노이즈가 발생하지 않고 80dB의 탁월한 미광 억제 성능으로 높은 동적 범위 측정을 제공합니다.

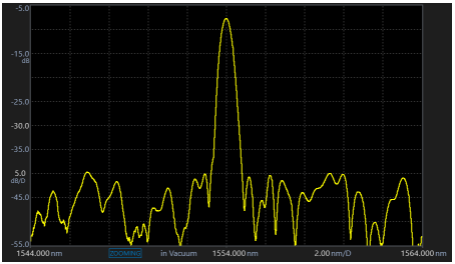

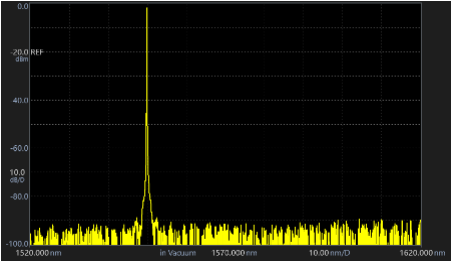

▼ 미광 억제 성능
수증기 흡수를 최소화하는 가스 퍼지 메커니즘
근적외선 파장대에는 공기 중의 수증기의 영향으로 강한 광흡수가 관찰되는 파장영역이 있다.
OSA에는 모노크로메이터 내부의 수증기의 흡광 특성이 눈에 띄게 감지되는 파장대역이 있다.
이러한 현상은 해당 파장 대역에서 정확한 광학 스펙트럼 측정을 방해합니다.

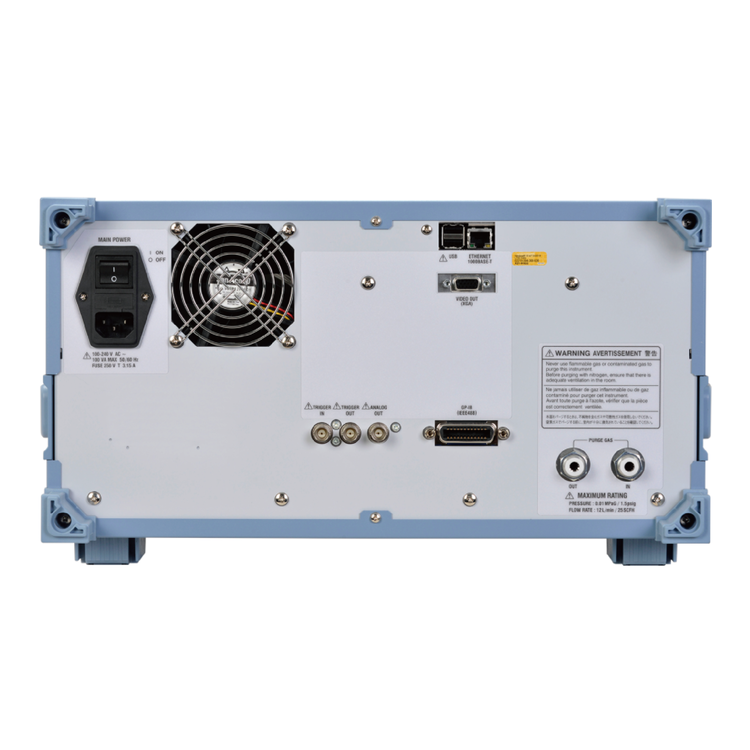

AQ6380은 후면 패널의 전용 포트를 통해 지속적으로 공급하여 모노크로메이터 내부의 공기를
질소 또는 건조한 공기로 대체하는 퍼지 메커니즘을 갖추고 있습니다.
그 결과 수증기의 광 흡수 현상에 영향을 받지 않는 정확한 측정이 가능합니다.

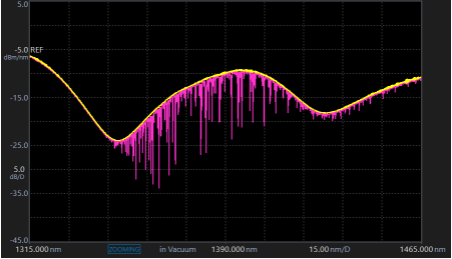

▼ 퍼지 효과
±5pm 파장 정확도
AQ6380은 C 대역에서 ±5pm을 제공하여 가장 엄격한 정확도 요구 사항을 충족합니다.
또한 S 및 L 대역에서 ±10pm, 전체 파장 범위에서 ±50pm을 제공합니다. 이러한 정확도로 일부
응용 분야에는 더 이상 광학 파장 측정기가 필요하지 않을 수 있습니다. 내장된 파장 기준 광원을
사용한 주기적인 자체 파장 보정은 각 측정에 대한 장기적인 안정성을 보장합니다.
자동 파장 교정으로 높은 정확도 유지
주변 온도 변화, 진동 및 충격은 광학 스펙트럼 분석기와 같은 고정밀 제품의 측정 정확도에 영향을
미칩니다. AQ6380은 내장된 광원을 사용한 파장 교정 및 정렬 조정 기능으로 고정밀 측정을 장기간
제공합니다. 내부 광원을 사용한 파장 교정은 외부 광섬유 코드 없이 완전 자동으로 정기적으로
수행할 수 있습니다. 외부 광원을 사용한 파장 교정이 지원되며 정확한 파장을 설정하여 수행됩니다.
단일 모드 광섬유 입력
광 입력은 PC형 단일 모드 광섬유를 사용합니다. 30dB 이상의 광 반사 손실을 달성하고
(PC형 광 플러그로 연결한 경우에도) 측정 시 반사에 민감한 광 장치의 영향을 줄입니다.
｜측정 효율성 및 생산성 향상
최대 20배 빠른 측정
CW 조명에 특화된 새로운 감도 모드(RAPID)로 측정 속도가 기존 모델보다 최대 20배 빨라졌습니다.
새로운 감도 설정으로 측정 시간 최적화
감도 설정은 측정 시간에 영향을 미칩니다. AQ6380에는 2가지 모드와 19가지 감도 설정이 있습니다.
광신호의 종류와 최소 감도 요구 사항에 따라 최적의 감도를 선택하여 측정 시간을 단축합니다.
측정 감도는 수치로도 설정할 수 있습니다. 필요한 최소 감도 값을 입력하면 적절한 감도 설정이
자동으로 선택됩니다.
- RAPID: CW 조명에 특화된 빠른 측정을 위한 감도 모드
- TRAD: CW 광과 펄스 광을 모두 지원하는 기존 감도 모드
참고: 감도는 1550nm에서의 참고값이며 보증값이 아닙니다.
내장된 분석 기능으로 사후 처리 작업 제거
AQ6380에는 WDM, DFB-LD, EDFA 및 필터를 포함한 다양한 광학 시스템 및 장치의 광학 스펙트럼을
특성화하는 분석 기능이 내장되어 있습니다. 테스트 중인 장치의 주요 매개변수의 자동 계산은 빠른
특성화에 기여합니다. 분석 기능에는 DFB-LD, FP-LD, LED, 스펙트럼 폭(피크/노치), SMSR, 광 전력,
WDM(OSNR), EDFA(NF 및 게인), 필터(피크/보텀) 및 WDM 필터(피크)가 포함됩니다. /맨 아래).

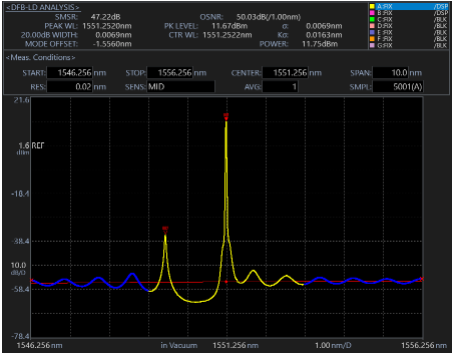

▼SMSR 분석의 예
DUT 지향 테스트 앱은 테스트 프로세스를 단순화합니다.
응용 프로그램 모드(APP)는 OSA를 테스트 중인 장치(DUT) 전용의 다목적 기계로 변환합니다.
APP 모드는 다른 OSA 설정에 대해 걱정하지 않고 구성 설정에서 테스트 결과 출력으로 사용자를
탐색하는 DUT 특정 사용자 인터페이스를 제공합니다. AQ6380에는 WDM 테스트, DFB-LD 테스트 및
FP-LD 테스트를 비롯한 여러 표준 애플리케이션이 사전 설치되어 있습니다. 추가 옵션 애플리케이션
은 Yokogawa Test&Measurement 웹사이트에서 다운로드할 수 있습니다.

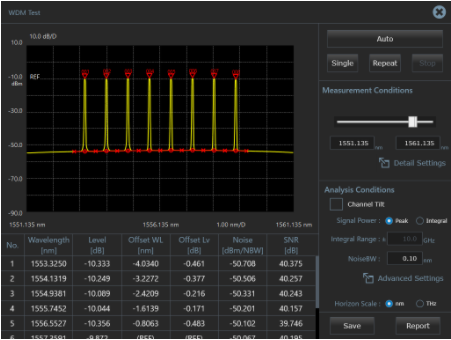

▼앱 메뉴 창 / WDM 테스트 애플리케이션
테스트 시스템의 손쉬운 업그레이드를 위한 이전 버전과 호환되는 원격 인터페이스
원격 제어 인터페이스(이더넷 또는 GP-IB)를 사용하여 자동화된 측정 시스템을 쉽게 구축할 수
있습니다. 원격 명령 세트는 AQ6370 시리즈 및 AQ6319와 호환되는 SCPI(Standard Commands for
Programmable Instruments)와 독점 AQ6317 호환 명령을 준수하므로 기존 측정 시스템으로 쉽게
업그레이드할 수 있습니다.
OSA 뷰어로 PC에서 에뮬레이션 및 원격 제어 가능
AQ6370 Viewer에 포함된 애플리케이션 소프트웨어인 OSA Viewer를 사용하여 AQ6380을
에뮬레이트하고 원격으로 제어합니다. OSA Viewer의 사용자 인터페이스 및 분석 기능을 통해
R&D 및 프로덕션 사용자는 PC 또는 랩톱에서 파형을 쉽게 보고 분석할 수 있습니다.
AQ6380은 직접 연결 또는 네트워크를 통해 원격으로 제어할 수 있습니다. AQ6380의 화면 이미지는
원격으로 연결된 PC나 노트북에 실시간으로 표시되어 AQ6380을 직접 사용하는 것처럼 조작할 수
있으며, AQ6380에 저장된 데이터 파일을 원격으로 컴퓨터로 전송할 수 있습니다. 이러한 기능은
R&D 사용자가 원격 라인에서 측정 데이터를 평가 및 분석하고 테스트 조건을 최적화하고 문제를
해결해야 하는 경우와 생산 사용자가 원격 생산 라인의 측정 결과를 수집 및 분석해야 하는 경우에
이상적입니다.
｜비교할 수 없는 광학 성능
5pm 고파장 분해능
AQ6380은 5pm의 파장 분해능을 달성합니다.
밀접하게 할당된 DWDM 채널과 광 트랜시버의 변조 측 피크를 분리할 수 있습니다.
▼10G 광 트랜시버의 변조 스펙트럼
65dB 와이드 근접 다이내믹 레인지
모노크로메이터는 그 어느 때보다 선명한 스펙트럼 특성을 가지고 있습니다. 근접한 신호
(예: 외부 캐비티 레이저의 잔류 세로 모드)를 명확하게 분리하고 정확하게 측정할 수 있습니다.
▼ 외부 공동 레이저의 스펙트럼
넓은 파장 범위와 가변 분해능은 여러 응용 분야를 지원합니다.
AQ6380의 파장 대역은 1200~1650nm입니다. 이는 단일 장치가 다양한 파장 측정 요구 사항을
충족할 수 있음을 의미합니다. 파장 분해능은 5pm에서 2nm까지 다양할 수 있어 협대역 피크/노치
측정에서 광대역 스펙트럼 측정에 이르기까지 광범위한 응용 분야를 지원합니다.
또한 향상된 분해능은 저전력 신호에 대한 측정 속도 및 정확도 향상에 기여합니다.
▼ 광학 필터의 투과 스펙트럼
80dB 미광 억제
미광은 모노크로메이터 내부에서 입사광의 난반사에 의해 발생하는 광학적 노이즈입니다.
레벨이 다른 여러 광학 스펙트럼을 동시에 측정하는 레이저 SMSR 측정과 같은 상황에서는 미광이
측정을 방해할 수 있습니다. 이 경우 높은 미광 억제 성능이 필요합니다. AQ6380은 스퓨리어스
노이즈가 발생하지 않고 80dB의 탁월한 미광 억제 성능으로 높은 동적 범위 측정을 제공합니다.
▼ 미광 억제 성능
수증기 흡수를 최소화하는 가스 퍼지 메커니즘
근적외선 파장대에는 공기 중의 수증기의 영향으로 강한 광흡수가 관찰되는 파장영역이 있다.
OSA에는 모노크로메이터 내부의 수증기의 흡광 특성이 눈에 띄게 감지되는 파장대역이 있다.
이러한 현상은 해당 파장 대역에서 정확한 광학 스펙트럼 측정을 방해합니다.
AQ6380은 후면 패널의 전용 포트를 통해 지속적으로 공급하여 모노크로메이터 내부의 공기를
질소 또는 건조한 공기로 대체하는 퍼지 메커니즘을 갖추고 있습니다.
그 결과 수증기의 광 흡수 현상에 영향을 받지 않는 정확한 측정이 가능합니다.
▼ 퍼지 효과
±5pm 파장 정확도
AQ6380은 C 대역에서 ±5pm을 제공하여 가장 엄격한 정확도 요구 사항을 충족합니다.
또한 S 및 L 대역에서 ±10pm, 전체 파장 범위에서 ±50pm을 제공합니다. 이러한 정확도로 일부
응용 분야에는 더 이상 광학 파장 측정기가 필요하지 않을 수 있습니다. 내장된 파장 기준 광원을
사용한 주기적인 자체 파장 보정은 각 측정에 대한 장기적인 안정성을 보장합니다.
자동 파장 교정으로 높은 정확도 유지
주변 온도 변화, 진동 및 충격은 광학 스펙트럼 분석기와 같은 고정밀 제품의 측정 정확도에 영향을
미칩니다. AQ6380은 내장된 광원을 사용한 파장 교정 및 정렬 조정 기능으로 고정밀 측정을 장기간
제공합니다. 내부 광원을 사용한 파장 교정은 외부 광섬유 코드 없이 완전 자동으로 정기적으로
수행할 수 있습니다. 외부 광원을 사용한 파장 교정이 지원되며 정확한 파장을 설정하여 수행됩니다.
단일 모드 광섬유 입력
광 입력은 PC형 단일 모드 광섬유를 사용합니다. 30dB 이상의 광 반사 손실을 달성하고
(PC형 광 플러그로 연결한 경우에도) 측정 시 반사에 민감한 광 장치의 영향을 줄입니다.
｜측정 효율성 및 생산성 향상
최대 20배 빠른 측정
CW 조명에 특화된 새로운 감도 모드(RAPID)로 측정 속도가 기존 모델보다 최대 20배 빨라졌습니다.
새로운 감도 설정으로 측정 시간 최적화
감도 설정은 측정 시간에 영향을 미칩니다. AQ6380에는 2가지 모드와 19가지 감도 설정이 있습니다.
광신호의 종류와 최소 감도 요구 사항에 따라 최적의 감도를 선택하여 측정 시간을 단축합니다.
측정 감도는 수치로도 설정할 수 있습니다. 필요한 최소 감도 값을 입력하면 적절한 감도 설정이
자동으로 선택됩니다.
- RAPID: CW 조명에 특화된 빠른 측정을 위한 감도 모드
- TRAD: CW 광과 펄스 광을 모두 지원하는 기존 감도 모드
참고: 감도는 1550nm에서의 참고값이며 보증값이 아닙니다.
내장된 분석 기능으로 사후 처리 작업 제거
AQ6380에는 WDM, DFB-LD, EDFA 및 필터를 포함한 다양한 광학 시스템 및 장치의 광학 스펙트럼을
특성화하는 분석 기능이 내장되어 있습니다. 테스트 중인 장치의 주요 매개변수의 자동 계산은 빠른
특성화에 기여합니다. 분석 기능에는 DFB-LD, FP-LD, LED, 스펙트럼 폭(피크/노치), SMSR, 광 전력,
WDM(OSNR), EDFA(NF 및 게인), 필터(피크/보텀) 및 WDM 필터(피크)가 포함됩니다. /맨 아래).
▼SMSR 분석의 예
DUT 지향 테스트 앱은 테스트 프로세스를 단순화합니다.
응용 프로그램 모드(APP)는 OSA를 테스트 중인 장치(DUT) 전용의 다목적 기계로 변환합니다.
APP 모드는 다른 OSA 설정에 대해 걱정하지 않고 구성 설정에서 테스트 결과 출력으로 사용자를
탐색하는 DUT 특정 사용자 인터페이스를 제공합니다. AQ6380에는 WDM 테스트, DFB-LD 테스트 및
FP-LD 테스트를 비롯한 여러 표준 애플리케이션이 사전 설치되어 있습니다. 추가 옵션 애플리케이션
은 Yokogawa Test&Measurement 웹사이트에서 다운로드할 수 있습니다.
▼앱 메뉴 창 / WDM 테스트 애플리케이션
테스트 시스템의 손쉬운 업그레이드를 위한 이전 버전과 호환되는 원격 인터페이스
원격 제어 인터페이스(이더넷 또는 GP-IB)를 사용하여 자동화된 측정 시스템을 쉽게 구축할 수
있습니다. 원격 명령 세트는 AQ6370 시리즈 및 AQ6319와 호환되는 SCPI(Standard Commands for
Programmable Instruments)와 독점 AQ6317 호환 명령을 준수하므로 기존 측정 시스템으로 쉽게
업그레이드할 수 있습니다.
OSA 뷰어로 PC에서 에뮬레이션 및 원격 제어 가능
AQ6370 Viewer에 포함된 애플리케이션 소프트웨어인 OSA Viewer를 사용하여 AQ6380을
에뮬레이트하고 원격으로 제어합니다. OSA Viewer의 사용자 인터페이스 및 분석 기능을 통해
R&D 및 프로덕션 사용자는 PC 또는 랩톱에서 파형을 쉽게 보고 분석할 수 있습니다.
AQ6380은 직접 연결 또는 네트워크를 통해 원격으로 제어할 수 있습니다. AQ6380의 화면 이미지는
원격으로 연결된 PC나 노트북에 실시간으로 표시되어 AQ6380을 직접 사용하는 것처럼 조작할 수
있으며, AQ6380에 저장된 데이터 파일을 원격으로 컴퓨터로 전송할 수 있습니다. 이러한 기능은
R&D 사용자가 원격 라인에서 측정 데이터를 평가 및 분석하고 테스트 조건을 최적화하고 문제를
해결해야 하는 경우와 생산 사용자가 원격 생산 라인의 측정 결과를 수집 및 분석해야 하는 경우에
이상적입니다.
