｜하나의 컴팩트 솔루션에서 일시적인 기록 및 완전한 데이터 측정
휴대성
- A4 크기의 컴팩트 섀시
- 3.5시간 동안 지속되는 배터리 전원
- 저항막식 터치스크린
- 간편한 데이터 로깅 설정을 위한 메모리 레코더 모드
유동성
- GPS 기록: 경도, 위도, 속도 등
- 차량 테스트용으로 설계
- SD 카드에 기록
모듈화
- 19개의 다른 입력 모듈과 호환 가능
- 최대 8채널 아날로그 입력
- 최대 100MS/s 샘플링 속도
- 최대 16비트 아날로그 분해능

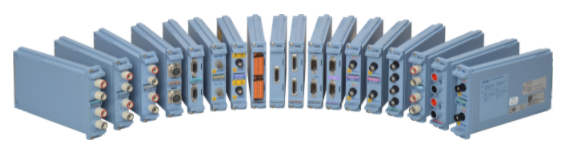

｜신호 컨디셔닝이 내장된 유연하고 교체 가능한 입력 모듈
20가지 유형의 입력 모듈 중에서 선택하고 DL350 휴대용 스코프코더에 한 번에 최대 2개를 설치하여
최대 32개의 채널과 16개의 내장 디지털 입력 채널을 캡처할 수 있습니다.
입력 유형은 다음과 같습니다.
- 전압 및 전류
- 센서 출력
- 온도, 진동/가속도, 변형률, 주파수
- 논리 신호 및 CAN / CAN FD / LIN 및 SENT
｜데이터 수집 시스템이나 롱 메모리 오실로스코프처럼 사용
모듈당 최대 20Gpoint*의 데이터를 SD 카드에 직접 기록할 수 있습니다.
즉, DL350은 최대 50일 동안 연속 녹화가 가능합니다. 고속 신호의 경우 내부 메모리 모듈당
최대 100M 포인트를 사용하여 빠른 과도 현상을 캡처할 수 있습니다.
이는 다른 휴대용 오실로스코프 또는 테스트 도구보다 최대 10,000배 더 높기 때문에 더 높은
샘플 속도로 또는 훨씬 더 긴 기간 동안 신호를 캡처할 수 있습니다.
* 펌웨어 버전 1.20 이상이 필요합니다.
｜고조파, 전력 또는 FFT 분석을 사용하여 전력선 품질 확인
단상 및 3상 시스템의 전력을 평가할 수 있습니다.
또한 50Hz 또는 60Hz의 기본 파형에 대해 최대 40개의 고조파 차수를 분석할 수 있습니다.
또는 FFT 기능 모음을 사용하여 전체 주파수 분석을 수행합니다.

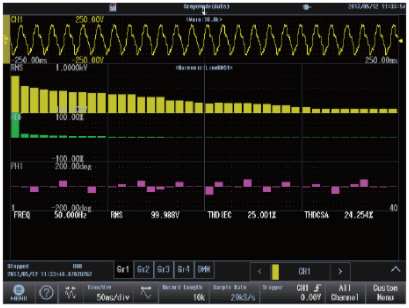

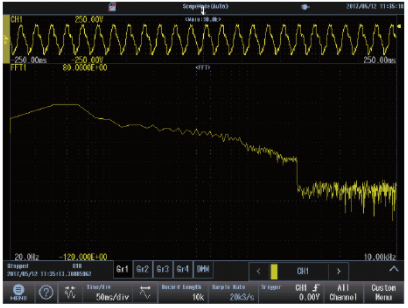

아래사진은 고조파 분석(막대 그래프) / FFT 분석 입니다.
｜휴대성을 위한 환경적 기능
차량 내 주행 테스트 또는 현장 유지 관리에 사용되는 내진동
기기는 신뢰할 수 있는 측정을 수행할 수 있어야 합니다. DL350은 알루미늄 내부 프레임과 외부 고무
범퍼를 갖추고 있으며 차량 내 충격 및 진동에 저항하기 위한 일본 JIS D1601 표준을 준수합니다.
넓은 온도 범위
충전식 배터리와 함께 사용하더라도 DL350은 0도에서 45도 사이의 온도에서 작동합니다.
DL350은 현장의 열악한 환경에서 고품질 실험실 측정을 제공합니다.
｜결함 찾기를 위한 풍부한 트리거
사용자는 간단한 레벨 트리거를 선택하거나 펄스 폭, 파형 주기 및 여러 채널에 걸친 트리거와 같은

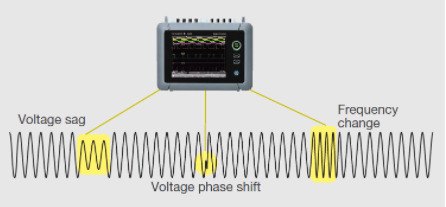

향상된 트리거를 사용할 수 있습니다. 예를 들어 웨이브 창 트리거는 전압 강하, 서지, 스파이크,
위상 변이 또는 드롭아웃을 쉽게 캡처할 수 있는 AC 전력선 모니터링에 이상적입니다.
(40~1,000Hz 파형에 사용 가능)
DL350을 무인 상태에서 자동으로 파형을 파일에 저장또는 트리거되는 경우 알림 이메일을 보냅니다.
