｜가장 미세한 파형 세부 정보에 대한 통찰력
- 200MS/s 고속 샘플링 속도
- 8G 포인트 대용량 메모리
- 20MS/s의 속도로 내부 플래시 메모리에 장시간 기록
- 10Gbps 이더넷 고속 데이터 전송
- 최대 16비트 아날로그 분해능
｜더 많은 것을 발견할 수 있는 다양성
- 8개의 입력 모듈 슬롯
- 최대 160개의 동기화된 채널

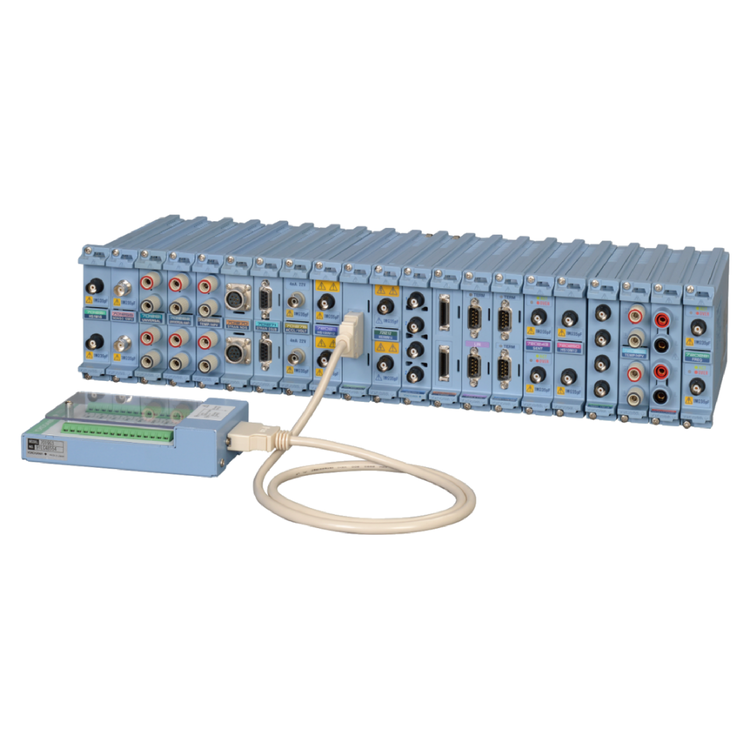

- 다양한 절연 플러그인 모듈
｜사용하기 쉬운
- 새롭게 디자인된 애플리케이션 메뉴

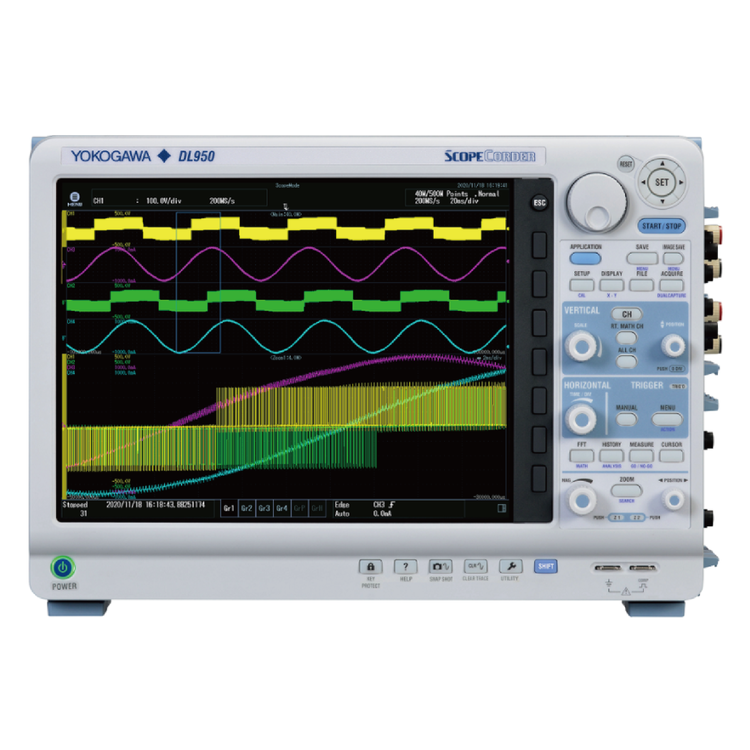

- 12.1인치 대형 터치스크린
｜고속 DAQ 또는 긴 메모리 오실로스코프처럼
새로운 고속 모듈 및 10Gbps 이더넷
(200MS/s 14비트 절연 모듈)
인버터의 스위칭 파형과 전원 주변의 빠르게 움직이는 노이즈를 정확하게 포착합니다.
- 최대 1000V의 절연 입력
- ADC 분해능 14비트
- 40MHz의 광대역
- 최대 20초의 연속 획득
(10GE 데이터 전송 /C60 옵션)
10Gbps 이더넷을 사용하여 최대 20MS/s의 데이터를 PC에 실시간으로 저장할 수 있습니다.

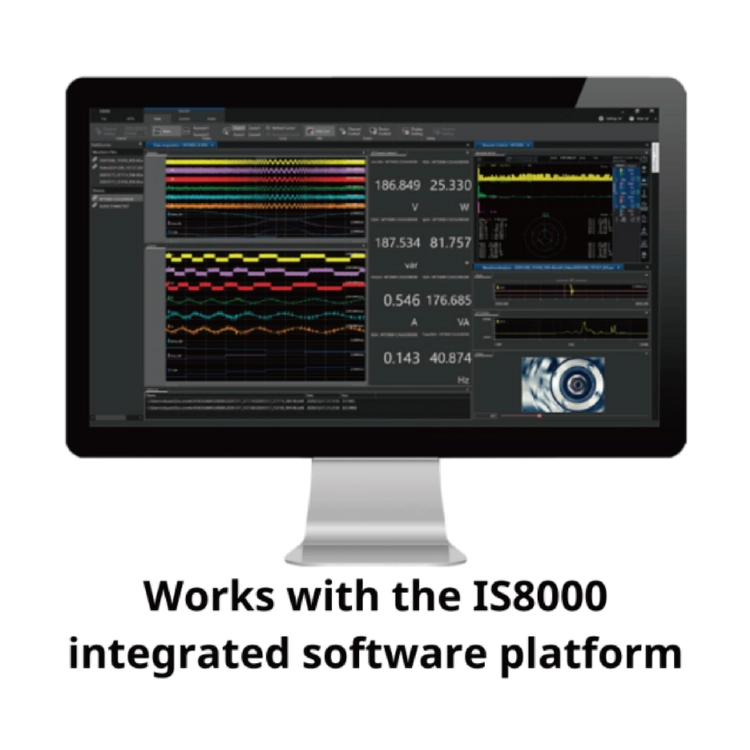

SFP+ 모듈, 광섬유 코드 및 PC 소프트웨어 IS8000은 데이터 전송에 사용됩니다.
*시판되는 SFP+ 모듈과 10GE 광섬유 코드를 사용하십시오. 파일 전송 시 고속 전송이 불가능합니다.
｜다목적 통합 측정
다중 장치 및 기기 동시 측정

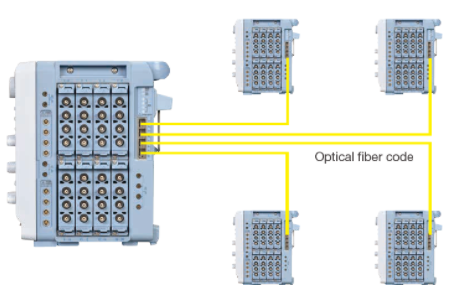

(최대 160-CH의 다중 장치 동기화 /C50 옵션)
하나의 본체에 최대 4개의 서브 유닛을 광섬유 코드로 연결하여 채널 수를 최대 160까지 확장할 수
있습니다. 메인 유닛에서 서브 유닛의 측정 시작/중지, 트리거 및 샘플 클럭을 동기화합니다.
(IEEE1588*/IRIG 및 GPS 시간 동기화 /C35, /C40 옵션)
IEEE1588 신호와의 시간 동기화가 가능합니다. /C40 옵션을 사용하면 DL950에서 IEEE1588 마스터
신호를 출력할 수 있습니다. IRIG 및 GPS를 사용한 시간 동기화도 가능합니다(/C35 옵션)
응용 프로그램 *광 트랜시버 모듈 720941 및 광섬유 코드 720942를 사용하십시오.
- 배터리 셀 평가
- 다점 진동 해석
- 다점 변형 시험
｜애플리케이션 기반 메뉴
자주 사용하는 응용 프로그램에 쉽게 액세스
애플리케이션 아이콘을 터치하면 그래픽 설정 화면이 나타납니다.
마법사 화면에 따라 측정 전 설정을 직관적으로 변경할 수 있습니다.
모터 및 인버터 테스트
(전력 및 고조파 분석/G05 옵션)
단일 DL950만 있으면 EV와 같은 배터리 구동 모터가 있는 시스템을 평가할 수 있습니다.
DL950은 인버터의 입출력 전력으로부터 변환 효율을 계산하고 모터 속도와 토크의 기계적 변화를
포착하면서 외부 외란에 의한 고조파의 영향을 분석합니다.
(인코더 회전 각도/G03 또는 /G05 옵션)
DL950은 인코더에서 출력되는 펄스로부터 회전 각도를 계산하고 회전 각도의 추세를 파형으로
표시할 수 있습니다. 회전각도와 제어신호를 동시에 관찰하여 이상 유무를 확인할 수 있습니다.
장기 데이터 기록
(듀얼 캡처 기능)
내구성 테스트를 위해서는 저속 데이터를 모니터링하여 장기적인 추세를 시각화할 때도 고속 샘플링
속도로 일시적인 현상을 캡처해야 합니다. 듀얼 캡처 기능은 두 가지 다른 샘플 속도로 동시에
기록하여 이러한 상충되는 요구 사항을 고유하게 해결합니다.
물리적 현상 분석
(스트레인 게이지 변환기 측정 /G03 또는 /G05 옵션)
로드셀이나 토크센서와 같은 스트레인 게이지형 트랜스듀서를 연결하여 하중, 압력, 가속도를
측정할 수 있습니다. 이 기능은 번거로운 교정 값에서 변환을 자동으로 계산하고 쉽게
설정할 수 있습니다.
전력선 분석
전력선 이상 감지(Wave Window Trigger)
특수 트리거는 주파수 변동, 전압 강하 및 일반 트리거로 감지하기 어려운 기타 현상을 감지하는 데
사용됩니다. 이러한 트리거는 순간적인 전원 손실, 새그 및 서지와 같은 일반적인 전원 공급 장치
문제를 감지하는 데에도 사용할 수 있습니다.
