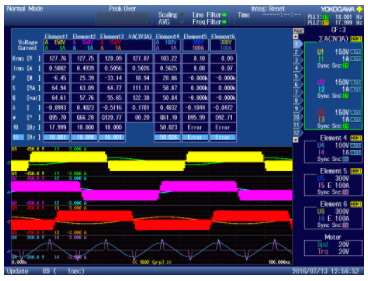

｜고해상도 디스플레이의 6개 입력
2MS/s(16비트)에서 최대 6개의 입력을 동시에 측정합니다. WT1800E의 고해상도 8.4인치
XGA 디스플레이는 최대 6개의 파형을 분할 화면으로 볼 수 있고 최대 12페이지의 다양한 측정
매개변수를 표시할 수 있으므로 인버터 구동 모터, 재생 에너지 기술 및 펌프와 같은
트랙션 애플리케이션의 효율 테스트에 이상적입니다. 팬, 하이브리드/전기 자동차. 이 장치는
측정값을 벡터 형식으로 표시하거나 시간의 추세를 표시할 수도 있습니다.
｜넓은 범위에서 정확도 보장
광범위한 전압, 전류 및 주파수 조건에서 정확하게 측정합니다. WT1800E의 기본 전력 정확도는
선택한 전압 및 전류 범위의 1% ~ 110% 사이에서 보장됩니다.
이것은 15mV ~ 1100V rms의 전압과 0.1mA ~ 5.5A rms(5A 입력 소자의 경우) 및
10mA ~ 55A rms(50A 입력 소자의 경우)의 전류에 해당합니다.
낮은 역률 오차(피상 전력의 ±0.07%)의 영향을 최소화하여 큰 위상 변이 및 고주파수에서도
장치가 정확합니다.
｜범위 구성
불필요한 범위 변경을 제거하여 신호 변경을 더 빠르게 추적합니다. WT1800E의 범위 구성 기능을
통해 사용자는 특정 사용 사례에 따라 입력 범위를 선택할 수 있으므로 최적의 범위 설정이 더 빨리
이루어집니다. 이를 통해 생산 라인에서 자주 수행되는 OFF, 100V, OFF 등의 반복적인
생산 테스트 시간을 단축할 수 있습니다.

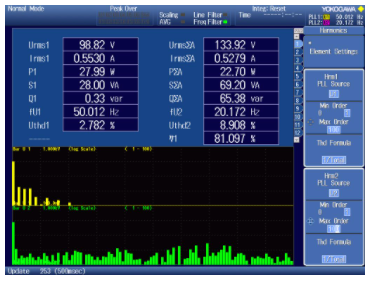

｜고조파 분석
50밀리초의 데이터 업데이트 간격에서도 50/60Hz 기본에 대해 최대 500차 고조파를 분석합니다.
WT1800E는 전력 매개변수 외에 고조파 분석을 위한 두 가지 옵션을 제공합니다.
- 기본파, 고조파 성분 및 전체 고조파 왜곡(THD)에 대한 고조파 측정 모드(/G5 옵션)
- 인버터, 가변 속도 모터, 조명 안정기, UPS 등의 입력 및 출력과 같은 두 가지 다른 소스에서
고조파를 나란히 측정하기 위한 이중 고조파 옵션(/G6 옵션)
｜전력 통합 및 자동 범위 지정
구매/판매된 그리드 연결 또는 배터리의 충전/방전을 측정합니다. WT1800E의 전력 통합 기능은
양수 판독값과 음수 판독값 모두에 대한 순시 값을 통합합니다. 또한 대기 모드에서 작동 모드로
전환하는 장치와 같이 부하 조건이 크게 변할 때 총 에너지(Wh)와 전류(Ah)를 측정합니다.
입력 신호가 예상 범위를 벗어나기 시작하면 이 기능은 측정 값을 계속 통합하면서 자동으로 범위를
조정할 수 있습니다.
｜고속 데이터 캡처
고속 데이터 캡처 기능은 외부 동기화가 OFF일 때 5ms마다 DC 신호 및 3상 장치에서
Sigma-Urms, Sigma-Irms 및 Sigma-P를 측정할 수 있습니다. 클럭 신호의 주파수에 따라
외부 동기화가 ON일 때 1ms에서 100ms까지 업데이트할 수도 있습니다.

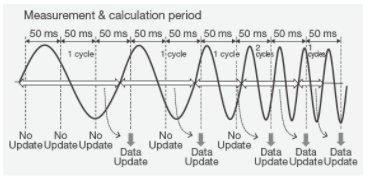

｜유연하고 자동 데이터 업데이트
수동 또는 자동으로 측정 간격을 설정합니다. WT1800E는 50ms에서 20초 사이의 9가지 데이터
업데이트 간격을 제공하지만 데이터 업데이트 속도를 자동으로 변경하여 변동하는 입력 주파수를
따를 수도 있습니다. 이것은 입력 신호 주파수가 RPM에 따라 변하는 모터와 같은 장치를 측정할 때
유용합니다.

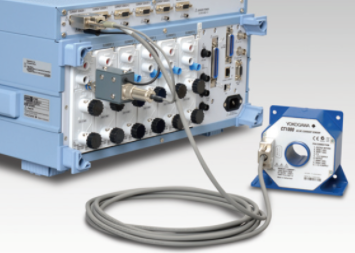

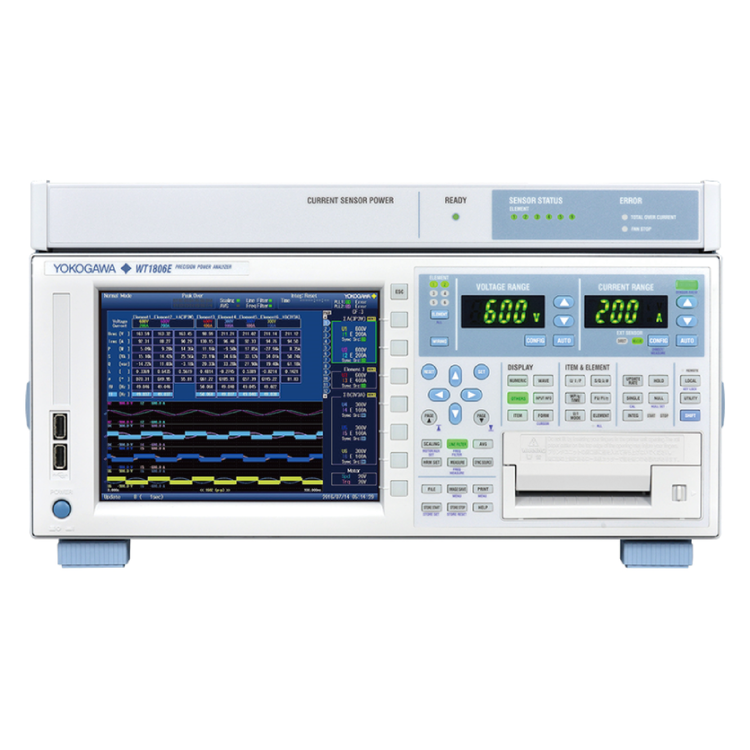

｜AC/DC 전류 센서용 DC 전원 공급 장치(/PD2 옵션)
WT1800E는 AC/DC 전류 센서 CT 시리즈용 DC 전원을 장착할 수 있습니다.
전용 연결 케이블과 션트 저항기를 사용하여 WT1800E는 대전류를 측정할 수 있습니다.
이러한 방식으로 센서를 연결하면 S/N 비율과 노이즈 내성이 향상됩니다.
* WT1800E에 /EX1 ~ /EX6 옵션이 설치되어 있어야 션트 저항기를 사용할 수 있습니다.

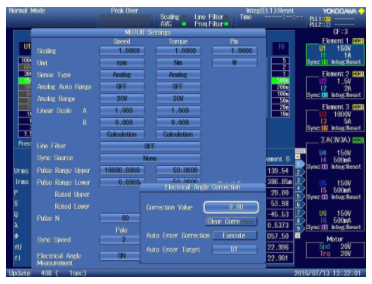

｜모터 평가 기능
전기 매개변수 그 이상을 측정합니다. 모터 평가 기능을 사용하면 회전 및 토크 센서의 아날로그 또는
펄스 출력에서 회전 속도 및 방향, 토크, 기계적 동력, 동기 속도, 슬립, 전기 각도, 모터 효율 및
전체 시스템 효율을 측정할 수 있습니다.

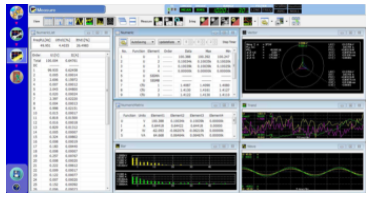

｜761941 WT3000E/WT3000/WT1800E/WT1800/WT500/WT300E/
WT300용 WTViewerE 응용 소프트웨어
WTViewerE 소프트웨어는 이더넷, USB, GPIB 또는 RS232를 통해 WT3000E, WT1800E, WT500 및
WT300E와 같은 Yokogawa 전력 분석기에 대한 PC 연결을 가능하게 합니다.
이 연결을 통해 사용자는 원격으로 측정을 쉽게 제어, 모니터링, 수집, 분석 및 저장할 수 있습니다.

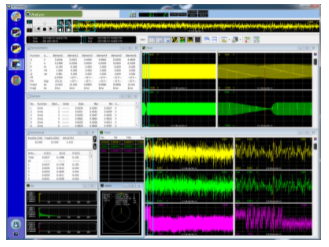

｜WTViewerEfree 애플리케이션 소프트웨어
PC에서 측정값을 쉽게 보고, 제어하고, 다운로드할 수 있습니다.
WTViewerEfree는 PC를 통해 수치, 파형, 추세 및 고조파 데이터에 쉽게 액세스할 수 있도록 하는
통신 인터페이스를 통해 WT1800E를 PC에 연결하는 무료 소프트웨어입니다.
｜사용자 정의 이벤트 및 계산
WT1800E의 이벤트 트리거 기능을 통해 사용자는 특정 범위의 전력, 전류 또는 기타 매개변수를
벗어나는 판독값 캡처에 대한 제한을 설정할 수 있습니다. 트리거 조건을 충족하는 데이터는
USB 메모리 장치 등에 저장, 인쇄, 저장됩니다. 사용자는 또한 사용자 정의 계산을 위해
최대 20개의 표현식을 정의하고 사용할 수 있습니다.
｜WT1800E의 높은 정밀도와 우수한 안정성을 보여주는 기본 특성의 예

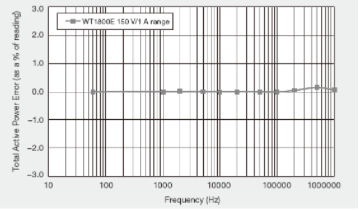

단위 역률에서 주파수 대 전력 정확도 특성의 예
판독값에 대한 공통 모드 전압의 영향 예
임의 역률(50/60Hz)에 대한 정격 범위 입력의 총 전력 오류

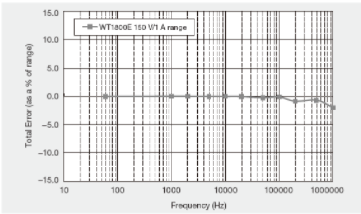

제로 역률에서 주파수 대 전력 정확도의 예

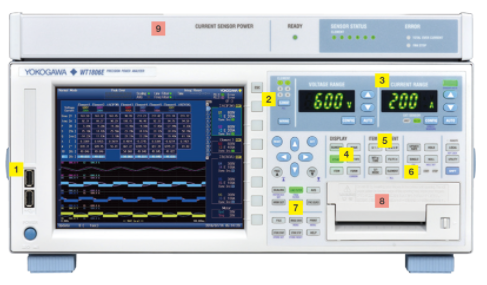

｜인터페이스 및 연결

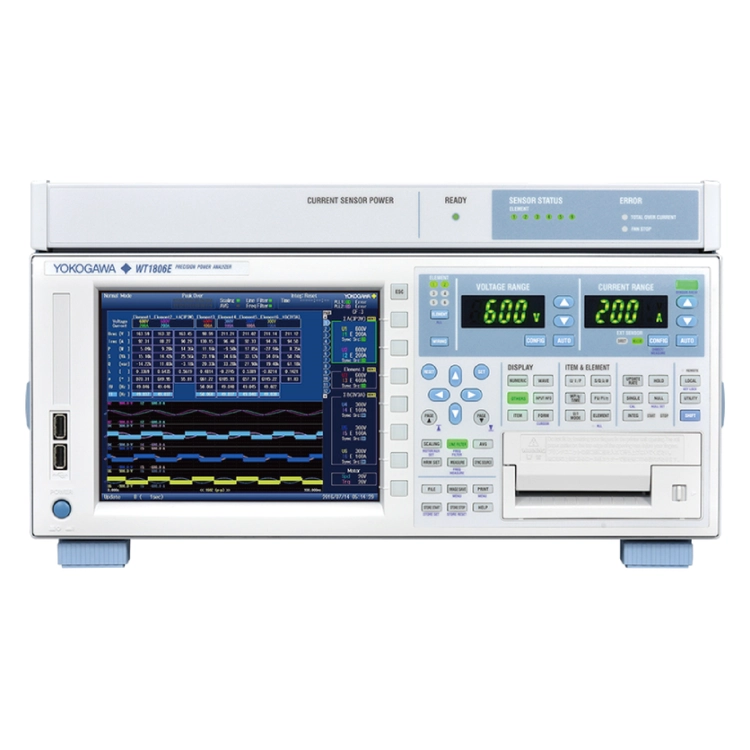

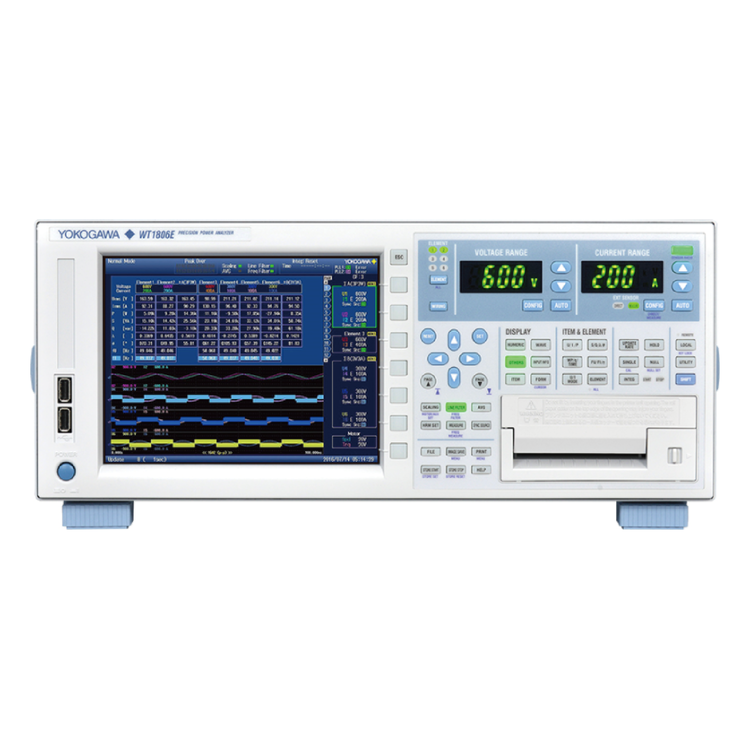

표준 기능
1. 외부 미디어 슬롯
2. 요소 설정
3. U/I 범위 표시
4. 화면 설정
5. 측정항목 선택
6. 통합 설정
7. 데이터 절약
옵션 기능
8. 내장 프린터(/B5 옵션)
9. 전류 센서 전원(/PD2 옵션)

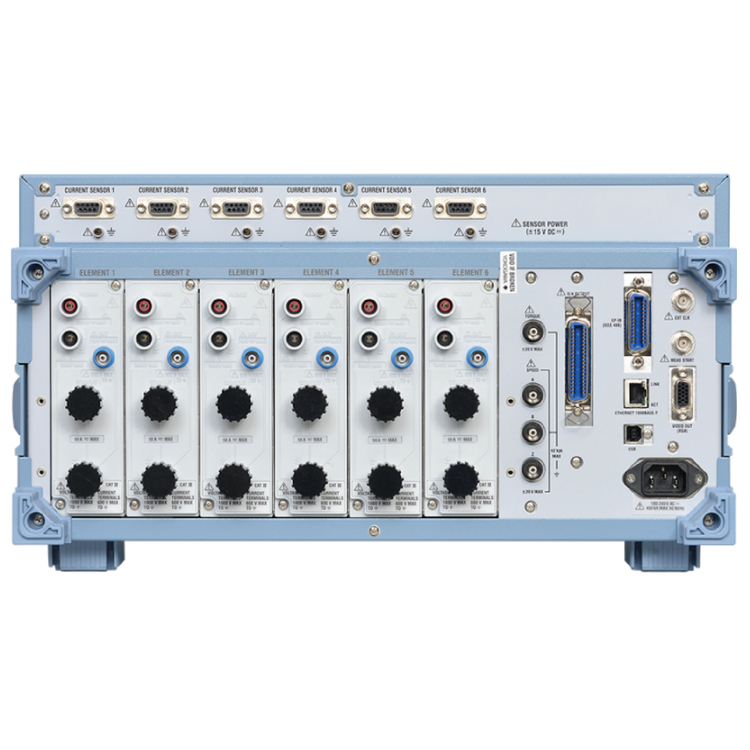

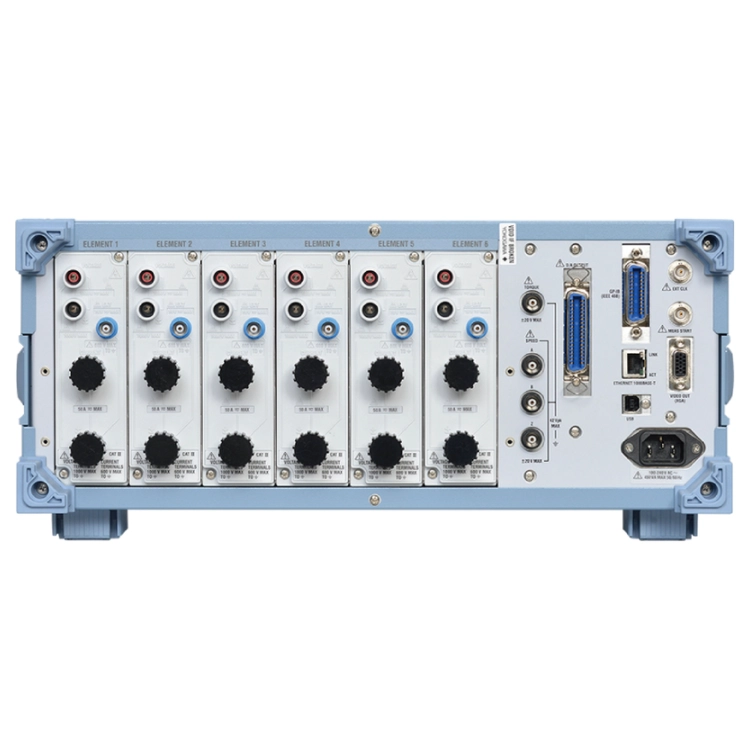

표준 기능
1. 전압 입력 단자
2. 전류 입력 단자
3. GP-IB 포트
4. 2-시스템 동기화 측정을 위한 BNC 커넥터
5. 이더넷 포트(1000BASE-T/100BASE-TX)
6. USB 포트(PC)
옵션 기능
7. 외부 전류 센서 입력 단자(/EX 옵션)
8. 토크 및 속도 입력 단자(/MTR 옵션)
9. D/A 출력(/DA 옵션)
10. RGB 포트(/V1 옵션)
｜두 가지 유형의 입력 요소
기본 전력 정확도: ±(판독값의 0.05% + 범위의 0.05%)*1
측정 대역폭: DC, 0.1Hz ~ 1MHz
저역률 오차: cosø = 0일 때 역률 영향
S의 0.07%는 피상전력 값을 읽는다. ø는 전압과 전류 사이의 위상각이다 .
온도 범위: 23 ±5˚C
전류 범위: 직접 입력: 1/2/5/10/20/50A *2
10/20/50/100 /200/500mA, 1/ 2/5A *2 (50A와 5A 입력 소자는 함께 설치 가능)
외부 입력: 50/100/200/500mV, 1/2/5/10V *2
전압 범위: 1.5/3/6/10/15/30/60/100/150/300/600/1000V *2
유효 입력 범위: 1% ~ 110%
데이터 업데이트 간격: 50ms ~ 20초 또는 자동
*1 자세한 내용은 "사양"을 참조하십시오. *2 전압 범위 및 전류 범위는 파고율 3에 대한 것입니다.
5A 및 50A 입력 소자는 모두 단일 장치에 설치할 수 있습니다.
이를 통해 엔지니어 대기 전력 측정 및 테스트 대상 장치의 다양한 작동 모드 평가와 같은 =
여러 애플리케이션에 단일 WT1800E를 사용할 수 있습니다.
