|고유한 테스트 요구 사항에 맞게 조정 가능
- *0.03%의 보장된 정확도로 신뢰할 수 있는 측정 수행
- 10MS/s, 1MHz 전력 대역폭, Yokogawa isoPRO™ 광섬유 절연 기술로 구현되는 18비트 분해능
- 하나의 섀시로 7단계를 동시에 분석하여 실시간으로 1000개 이상의 전력 매개변수 생성
- 혁신적인 대칭 동축 션트 설계로 정밀한 전류 측정 보장 *기본 전력 정확도
- 자세한 파형 분석을 위해 최대 2MS/s의 속도로 원시 파형 데이터를 최대 22개 항목까지 스트리밍

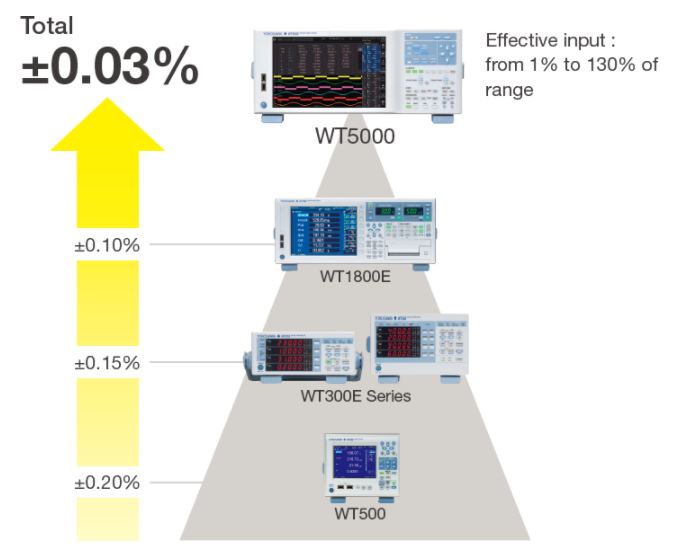

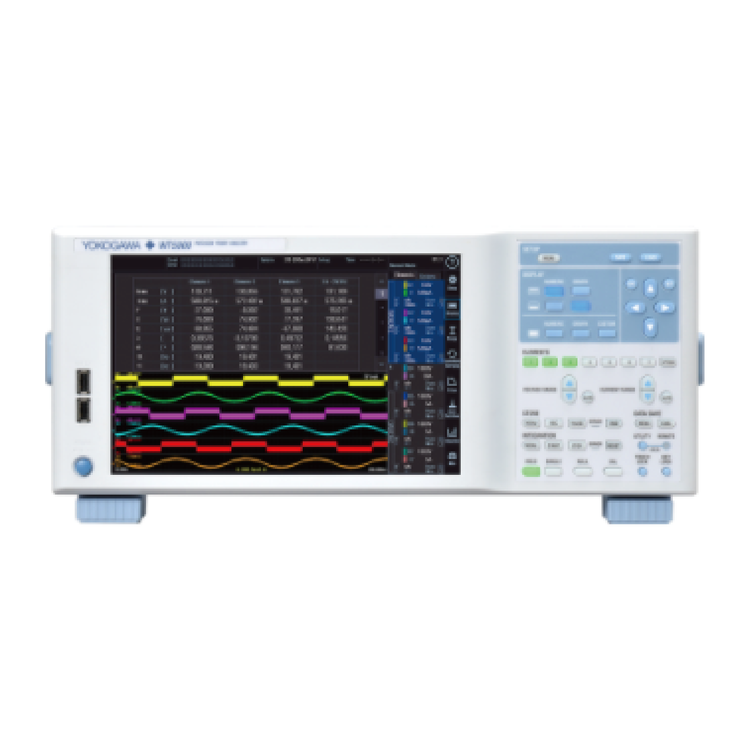

|타의 추종을 불허하는 정확도

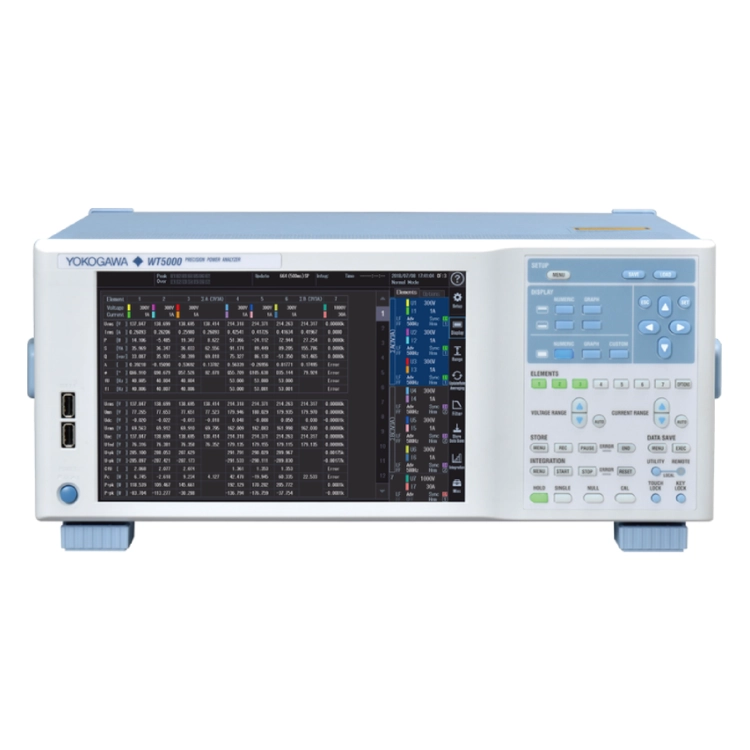

WT5000은 ±0.03%의 기본 전력 정확도를 가진 세계에서 가장 정확한 정밀 전력 분석기입니다.
정확도 사양은 선택한 전압 및 전류 범위의 1%에서 130%까지 보장됩니다.
낮은 역률(피상 전력의 0.02%)의 영향을 최소화해 장치는 큰 위상 변이 및 주파수에서도 정확합니다.
- AC 전원 정확도: 판독값의 0.01% + 범위의 0.02%
- DC 전력 정확도: 판독값의 0.02% + 범위의 0.05%
- 10MS/s 18비트 ADC

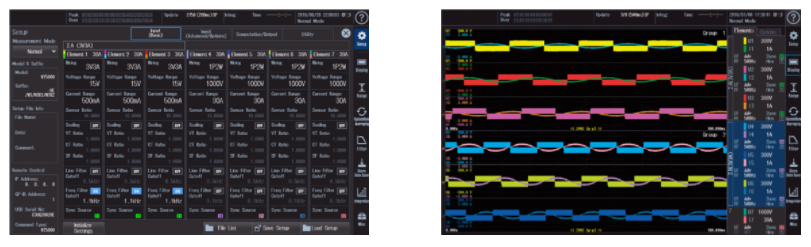

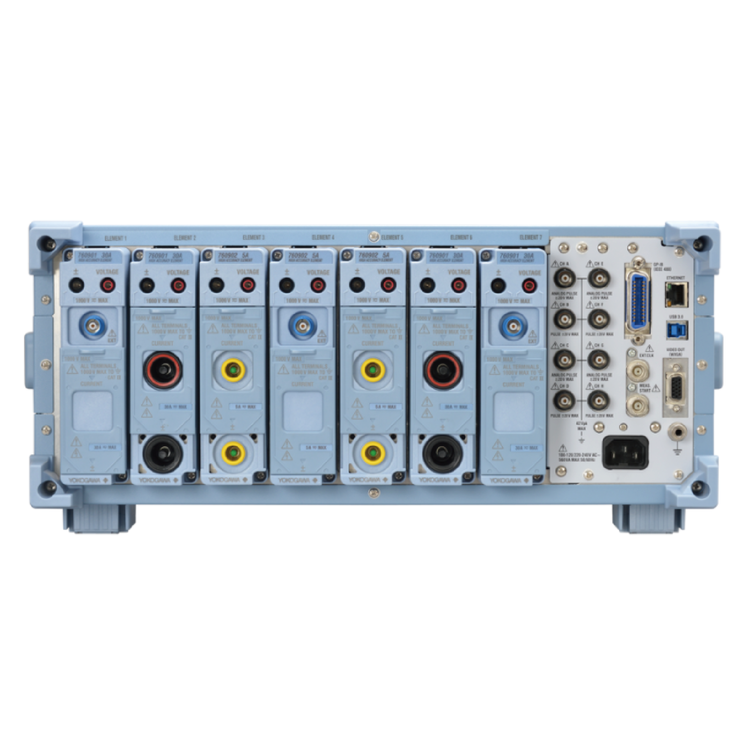

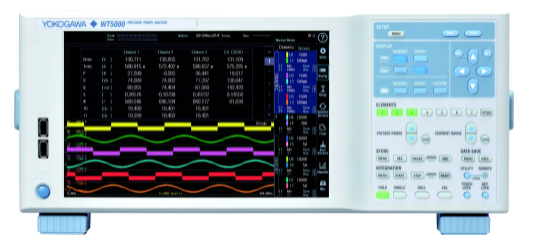

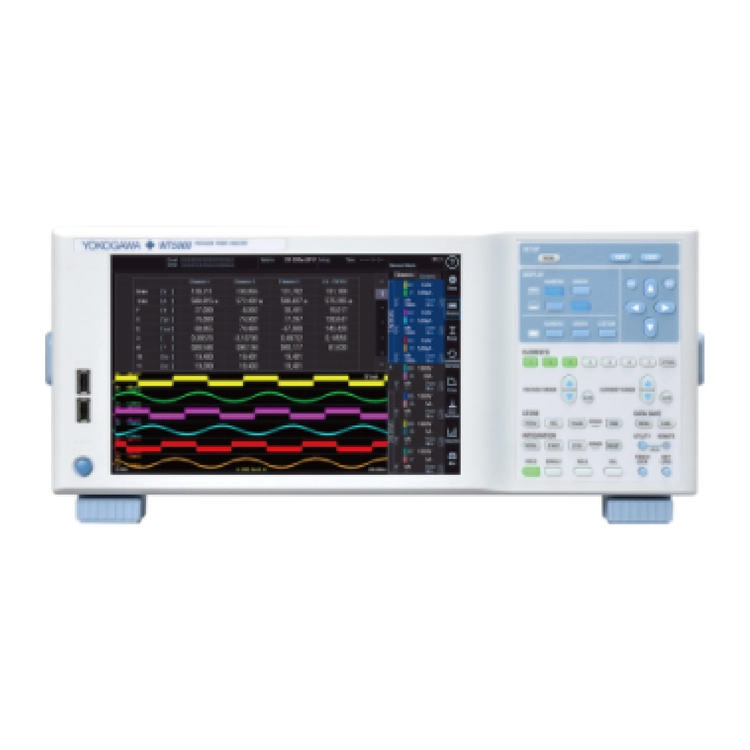

|다중 채널 측정
10MS/s(18비트)에서 최대 7개의 서로 다른 전력 위상을 측정합니다.
고해상도 10.1인치 WXGA 디스플레이는 최대 7개의 파형을 분할 화면으로 볼 수 있고
최대 12페이지 의 다양한 측정 매개변수를 표시할 수 있어 인버터 구동 모터,
재생 에너지 기술 및 펌프, 팬과 같은 견인 애플리케이션의 효율성 테스트에 이상적입니다.
전기 자동차. 측정값은 벡터 형식 또는 시간의 추세로도 표시됩니다.

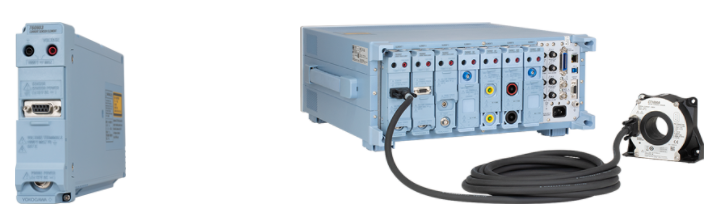

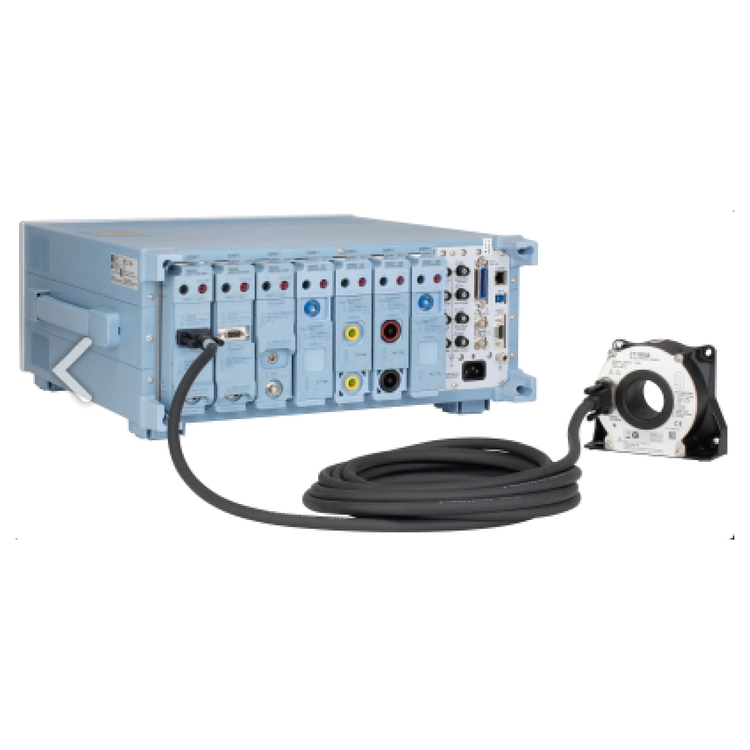

|DC 전원 공급 장치가 있는 전류 센서 모듈
AC/DC 전류 센서용 내부 DC 전원 공급 장치를 사용하면 측정 전 준비가 간단하고 측정 설정은
전류 센서와 연결 케이블만 필요합니다. 외부 DC 전원 공급 장치를 사용하고 추가 배선이 더 이상
필요하지 않습니다. 세 가지 센서 연결 케이블 길이를 사용할 수 있습니다.
즉, 3m, 5m 및 10m입니다. *펌웨어 버전 3.01 이상이 필요합니다.

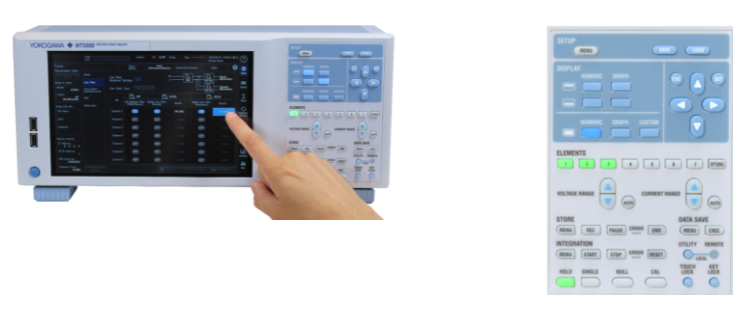

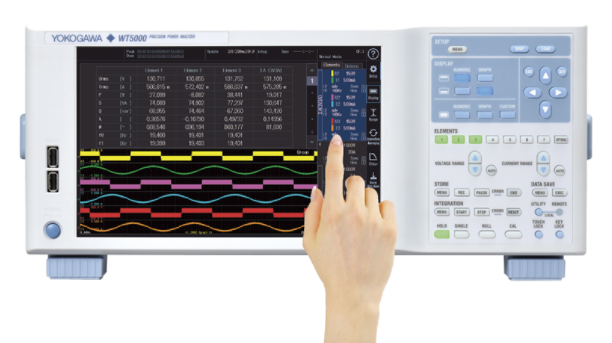

|직관적인 작동
및/또는 하드웨어 핫키로 독립적으로 작동할 수 있는 WT5000은 연결, 구성 및 측정을
그 어느 때보다 쉽게 드는 매끄럽고 직관적인 경험을 제공합니다. 10.1인치 WXGA 터치스크린은
모터 및 인버터와 같은 높은 소음 환경에서도 탁월한 소음 내성을 제공합니다.

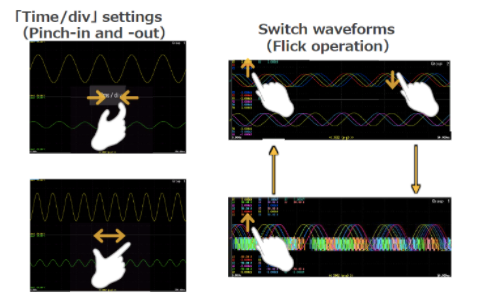

|추가 터치 조작
터치 패널의 조작성이 향상되었습니다. "시간/div"는 핀치/아웃으로 설정할 수 있습니다.
또한 파형 표시 내용을 플릭할 수 있습니다.

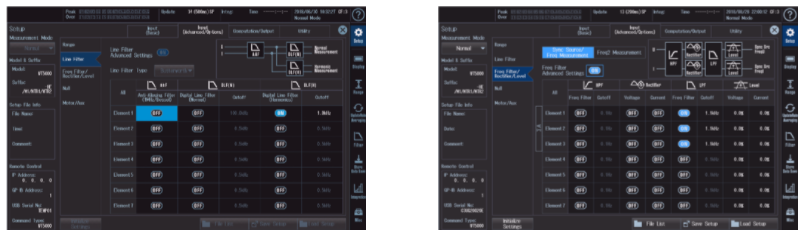

|고급 필터링
저역 통과 주파수 필터 및 라인 필터 외에도 WT5000은 가장 거친 파형도 정밀하게 분석할 수 있는
전례 없는 제어 기능을 제공하는 고급 필터링 기능을 갖추고 있습니다.
- 동기화 소스 필터: 제로 크로싱으로 동기화 대신 동기화 소스 신호 특정 지점을 선택할 수 있습니다.
- 향상된 주파수 필터: 매개변수에 영향없이 기본주파수와 스위칭주파수를 동시측정할 수 있습니다.
- 디지털 병렬 경로 필터: 고주파수 앤티 앨리어싱 필터가 지원하는 정상 및 고조파 측정을 위한
두 개의 개별 라인 필터는 광대역 및 고조파 측정에서 앨리어싱 없이
정확도를 보장합니다. 사용자는 고조파 차수를 제한하여 낮은
대역폭 측정에서 감쇠를 제거할 수 있습니다.
|고급 고조파 분석
최대 500차까지 인버터, 모터 또는 파워 컨디셔너 입력 및 출력 고조파를 평가하고 비교합니다.
\ WT5000을 사용하면 고조파와 전력을 동시에 측정할 수 있을 뿐만 아니라 두 개의 다른
입력 소스에서 고조파를 나란히 비교할 수도 있습니다.
노이즈 및 앨리어싱의 영향은 광대역 및 협대역 구성요소의 동시 전력 분석을 허용하는
디지털 병렬 경로 기술이 포함된 라인 필터 및 앤티앨리어싱으로 최소화됩니다.

|고조파 조절 테스트

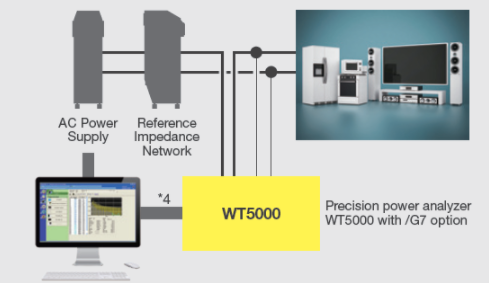

/G7 옵션 및 IEC 고조파 /Flicker 측정 소프트웨어와 결합하여 WT5000 측정 고조파 데이터를
PC에 저장하고 IEC 규정에 따라 테스트할 수 있습니다. 16A/phase(IEC61000-3-12) 이상의
대형 장비를 지원하기 위해 CT200 전류 센서 모델을 사용할 수 있습니다.
- 고조파: EN61000-3-2, IEC61000-3-2, EN61000-3-12, IEC61000-3-12 및 JIS C 61000-3-2

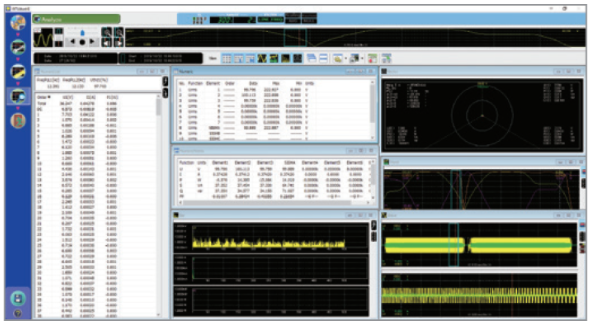

|수치 및 파형 동기화 데이터
파형 데이터는 최대 2MS/s까지 간격 없이 스트리밍되며 수치 데이터와 동기화됩니다.
수치 데이터의 이상 소견을 직접 링크하여 파형 데이터에서 평가할 수 있습니다.
예를 들어, 부과된 고주파 노이즈의 영향으로 인한 수치 매개변수 변동을 찾을 수 있습니다.

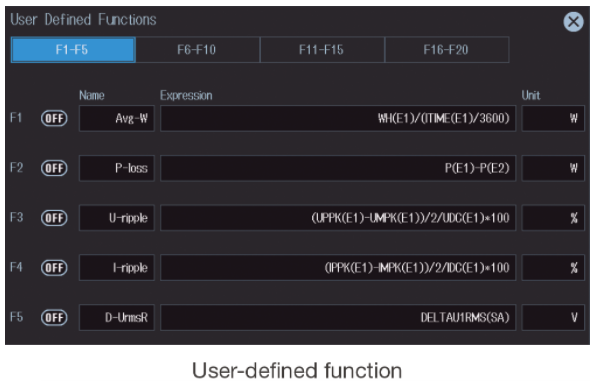

|사용자 정의 트리거 및 계산
애플리케이션 요구 사항에 따라 이벤트 트리거 및 사용자 지정 계산을 정의하고 사용합니다.
이벤트 트리거 기능을 통해 사용자는 특정 범위의 전력, 전류 또는 기타 매개변수를 벗어나는
판독값을 캡처하도록 제한을 설정할 수 있습니다. 사용자는 또한 사용자 정의 계산을 위해
최대 20개의 다른 표현식을 정의하고 사용할 수 있습니다. 트리거 조건을 충족하는 데이터는
USB 메모리 장치에 저장, 인쇄 또는 저장할 수 있습니다.

|고유한 테스트 요구 사항에 맞게 조정 가능
- *0.03%의 보장된 정확도로 신뢰할 수 있는 측정 수행
- 10MS/s, 1MHz 전력 대역폭, Yokogawa isoPRO™ 광섬유 절연 기술로 구현되는 18비트 분해능

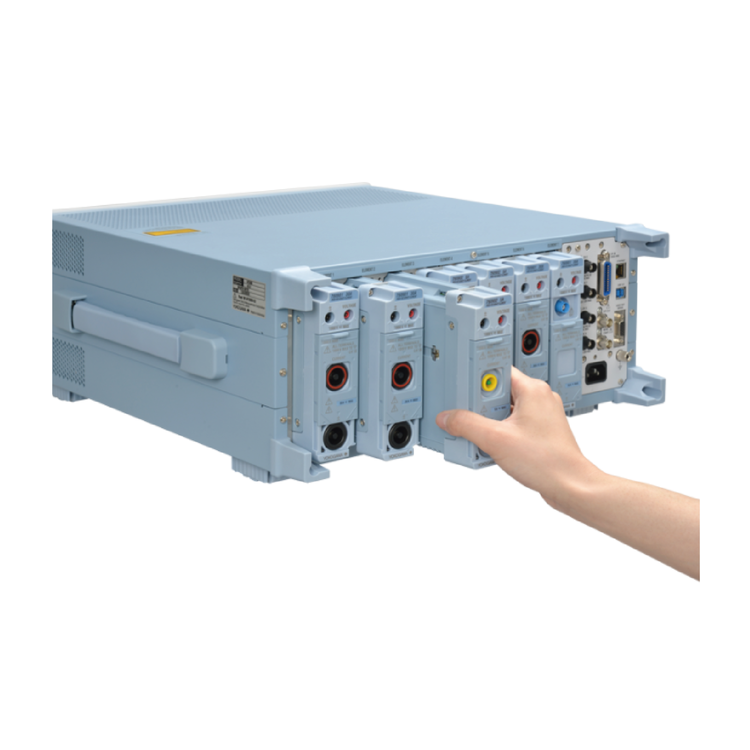

- 하나의 섀시로 7단계를 동시에 분석하여 실시간으로 1000개 이상의 전력 매개변수 생성
