｜고속 프로빙 문제 해결
｜유연하고 구성 가능한 연결
｜계측 모드를 변경할 수 있는 MultiMode 기능
｜고정밀 전압계 탑재
｜편리한 기기 제어를 위한 Micro 버튼 탑재

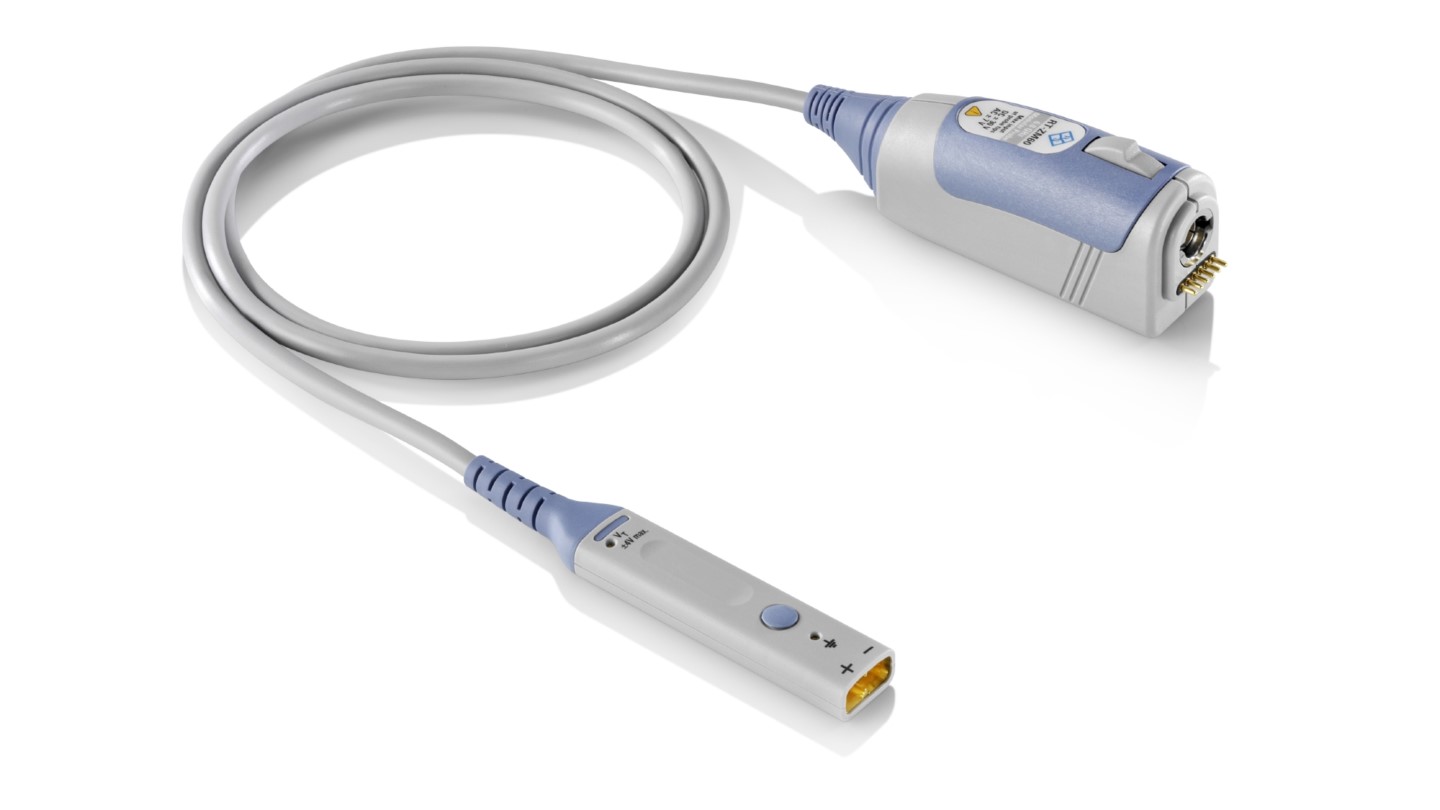

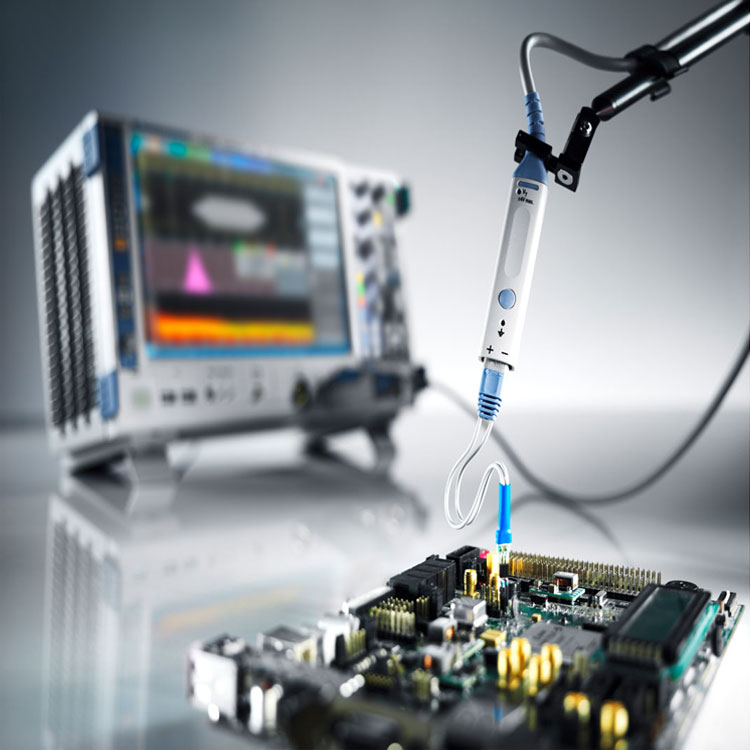

R&S®RT-ZM 모듈식 프로브 시스템은 정교한 기술과 간단한 사용법으로 오늘날의 프로빙 요구 사항을 해결합니다.
낮은 정전용량 부하가 요구됨에 따라 다양한 프로빙 솔루션으로 높은 프로빙 대역폭 및 다이내믹 레인지를 충족할 수 있습니다.
R&S®RT-ZM Probe System에는 다양한 계측 작업 및 조건에 활용 가능한 프로브 팁 모듈이 포함되어 있습니다.
프로브 팁 모듈은 1.5 GHz ~ 9 GHz 대역폭의 증폭기 모듈에 연결할 수 있습니다.
기능 및 장점
유연함 & 구성 가능

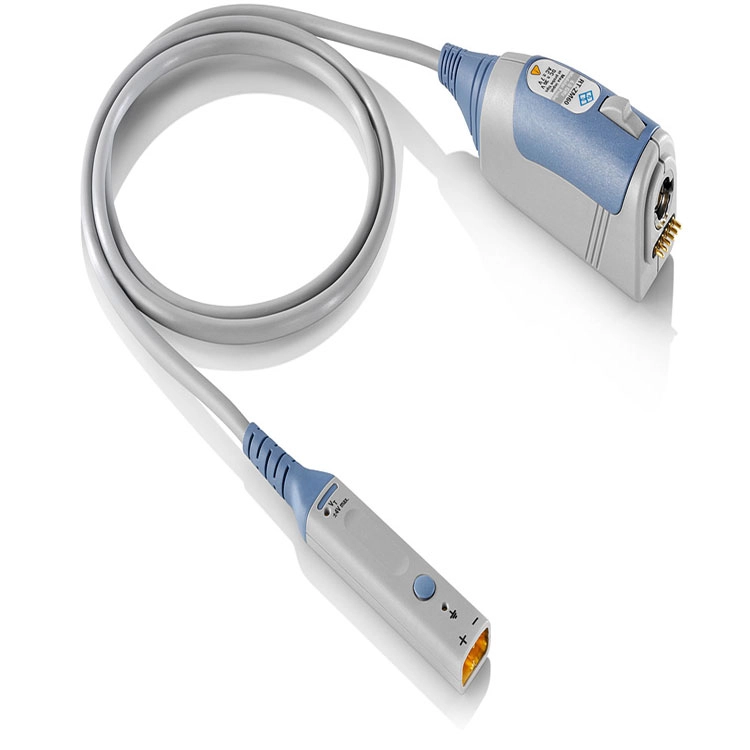

R&S®RT-ZM Modular Probe System은 유연하고 구성 가능한 연결 기능과 함께 높은 성능을 제공합니다.
R&S®RT-ZM Probe System에는 다양한 계측 작업 및 조건에 활용 가능한 프로브 팁 모듈이 포함 되어있습니다.

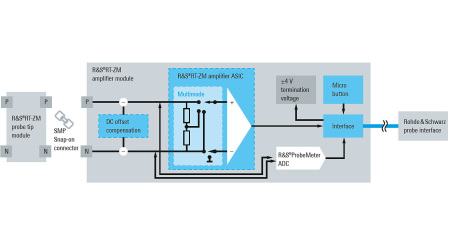

모듈식 프로브 시스템 블록 다이어그램
측정 모드 간 손쉬운 전환
MultiMode는 프로브를 다시 연결하거나 땜납하지 않고도 싱글 엔드, 디퍼런셜, 일반 모드 계측 간 전환이 가능한 기능입니다.
이 MultiMode 기능은 로데슈바르즈에서 설계한 고속 R&S®RT-ZM Amplifier ASIC에 구현 되어 있습니다.
디퍼런셜 신호의 MultiMode 측정
최대 분해능을 위한 오프셋 보상
R&S®RT-ZM Modular Probe System만 ±16V의 오프셋 보상 범위를 제공 할 수 있습니다.
측정 된 신호의 DC성분은 디퍼런셜 R&S®RT-ZM Amplifier ASIC의 업스트림으로 프로브 팁에서 보상 할 수 있습니다.
이 방식의 이점은 작동 전압 범위를 프로브 증폭기 모듈의 다이내믹 레인지 이상으로 확장 할 수 있으며 관찰하려는
신호 성분을 오실로스코프에 최대 분해능으로 표시 할 수 있다는 점입니다.
이 기능은 MultiMode 작동 시에도 사용 할 수 있습니다.

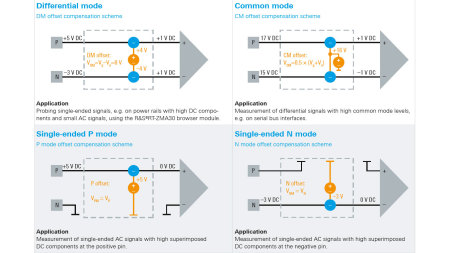

MultiMode 측정을 위한 DC 오프셋 보상
고정밀 DC 전압 측정
고유한 내장식 R&S®ProbeMeter는 오실로스코프와 독립적으로 작동하며 0.05%의 정확도로 신호의 DC 성분을 측정합니다.
오실로스코프에서 파형을 획득하면 이와 동시에 DC 측정이 연속적으로 수행됩니다.
측정된 DC 전압을 R&S®RT-ZM Probe Amplifier Module 내부의 전용 ADC를 이용해 즉시 디지타이징하므로 높은 정밀도를 달성합니다.
프로브 미터 판독
프로브 팁에서 기기제어
R&S®RT-ZM Probe Amplifier Module은 사용자가 측정 작업에 집중하는 동시에 오실로스코프를 편리하게 작동 할 수 있도록
마이크로 버튼이 탑재되어 있습니다.
마이크로 버튼은 로데슈바르즈 오실로스코프에서 실행/정지, 자동 설정, 파형 저장, 트리거 레벨 검색, 자동 테스트 보고서 작성 등
다양한 기능을 수행하도록 구성 할 수 있습니다.
R&S®RT-ZM Modular Probe System에서도 MultiMode 스위칭을 구성 할 수 있습니다.

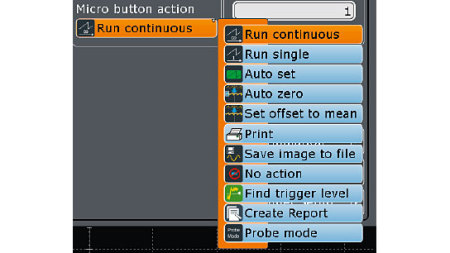

선택 가능한 Micro 버튼 작동 목록
사용 가능한 모델
| 제품명 | 대역폭 | 상승 시간 | 프로브 증폭/팁 모듈 | |
 | R&S®RT-ZM15 | > 1.5 GHz | < 230 ps | 프로브 증폭기 모듈 실시간 대역폭 > 1.5 GHz |
| R&S®RT-ZM30 | > 3 GHz | < 100 ps | 프로브 증폭기 모듈 실시간 대역폭 > 3 GHz |
| R&S®RT-ZM60 | > 6 GHz | < 75 ps | 프로브 증폭기 모듈 실시간 대역폭 > 6 GHz |
| R&S®RT-ZM90 | > 9 GHz | < 50 ps | 프로브 증폭기 모듈 실시간 대역폭 > 9 GHz |
