액티브 디퍼런셜 프로브
가격문의
｜대역폭: 200 MHz ~ 6 GHz
｜입력 임피던스: 최대 1 MΩ
｜낮은 입력 정전용량: 1 pF 미만
｜매우 낮은 추가 노이즈
｜내장형 고정밀 DC 전압계 (일부 모델 비지원)
Q&A
Q&A
디퍼런셜 신호는 특히 높은 클록 속도에서 일반 모드의 간섭을 효과적으로 억제하고 Broadband 신호를 오류 없이 전송하는 데 사용됩니다.
이러한 신호는 디퍼런셜 프로브를 사용해야만 정확히 측정할 수 있습니다.
로데슈바르즈의 액티브 디퍼런셜 프로브는 높은 입력 임피던스, 높은 Common mode rejection 및 낮은 노이즈를 제공합니다.
사용 가능한 모델
| 제품명 | 대역폭 | 최대 전압 | 감쇠율 | 입력 임피던스 | 메모 | |

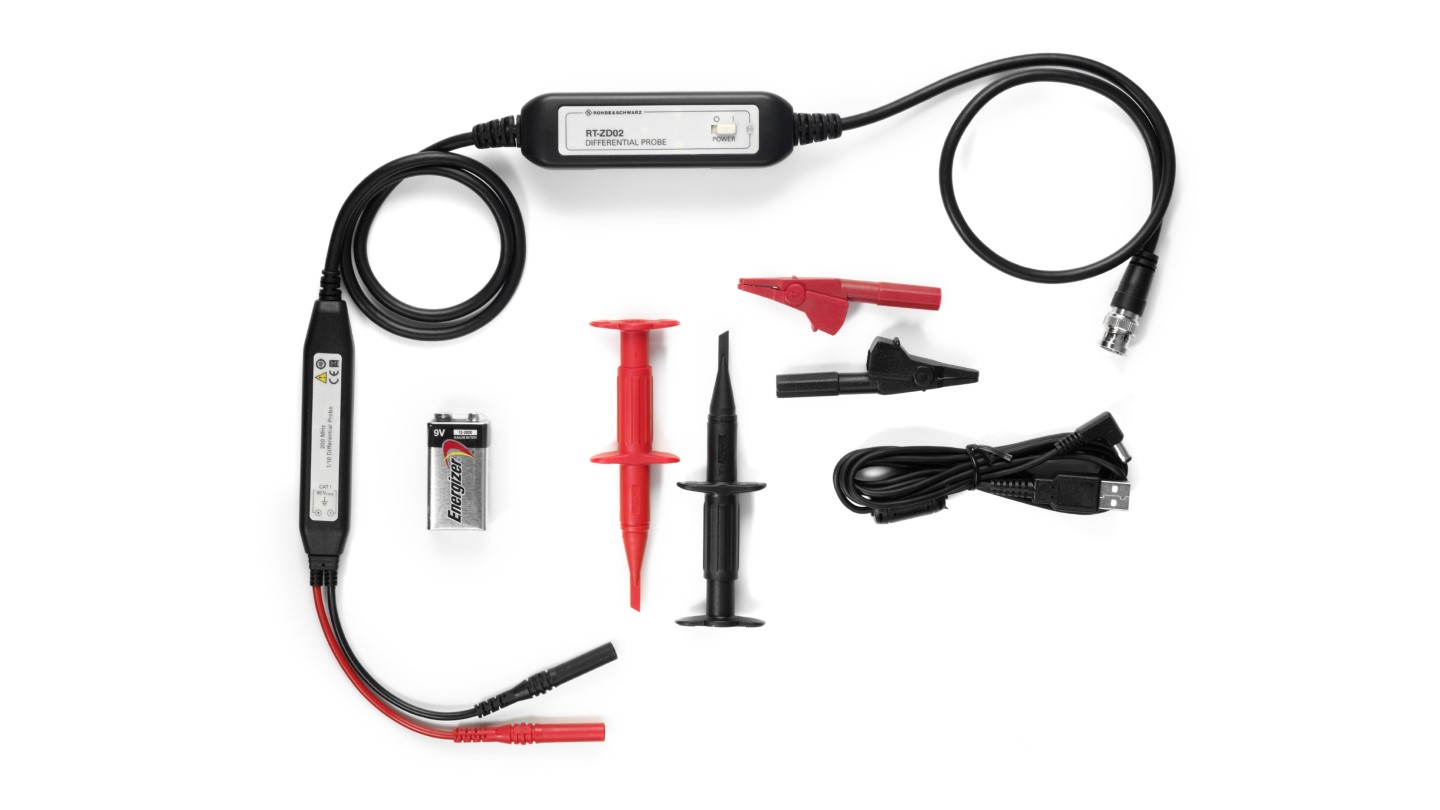

 | R&S®RT-ZD02 | 200 MHz | ±20V | 10:1 | 1 MΩ || 3.5 pF | BNC 인터페이스, 50 Ω 출력 |

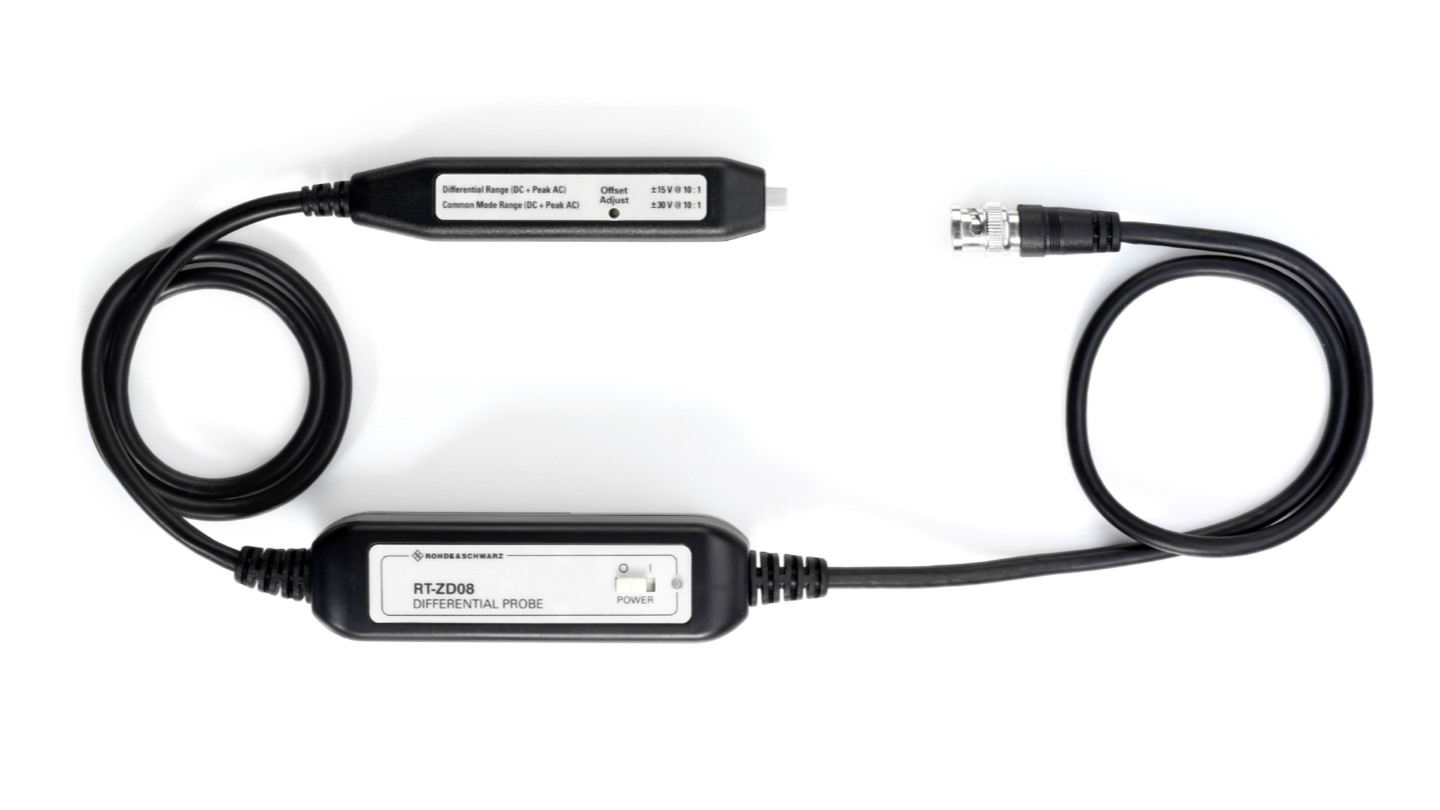

 | R&S®RT-ZD08 | 800 MHz | ±15V | 10:1 | 200 kΩ || 1.0 pF | BNC 인터페이스, 50 Ω 출력 |

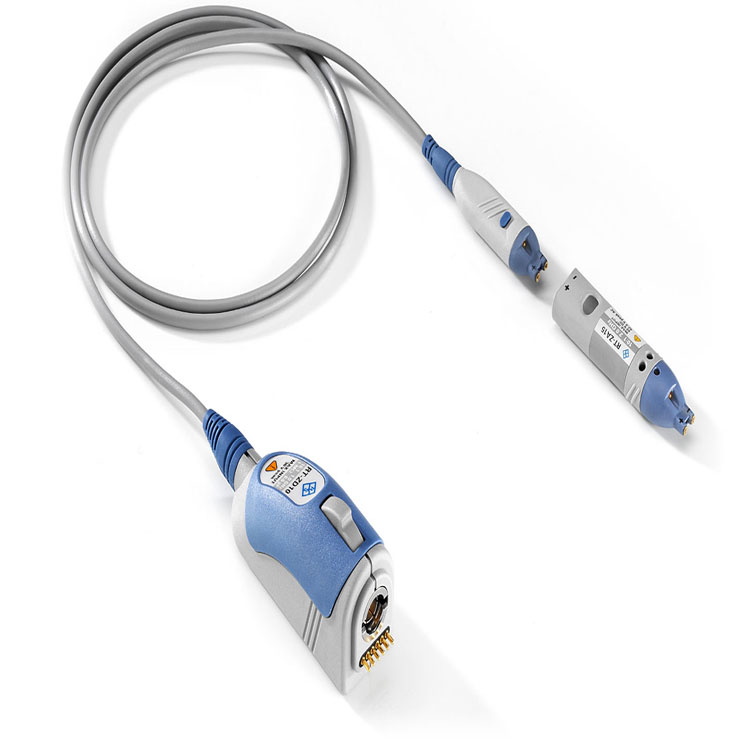

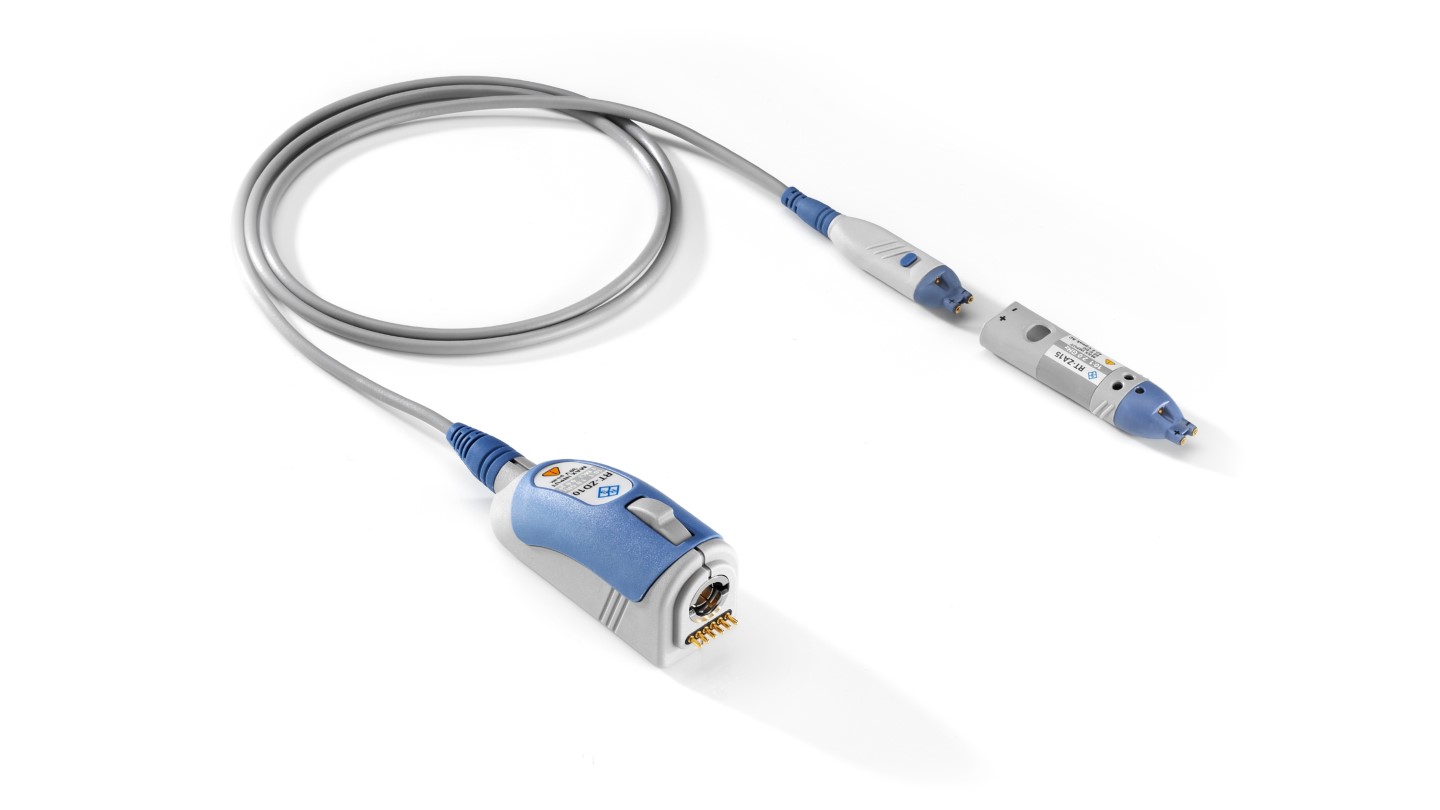

 | R&S®RT-ZD10 | 1.0 GHz | 신호 소켓 사이: ±5 V (±5 V 오프셋 보상), 접지에 대한 각 신호 소켓: ±8 V (±22 V 오프셋 보상) | 10:1 | 1 MΩ || 0.6 pF | 기기 제어용 ProbeMeter 및 마이크로 버튼, 로데슈바르즈 프로브 인터페이스, 외부 감쇠기 R&S®RT-ZA15 포함 |

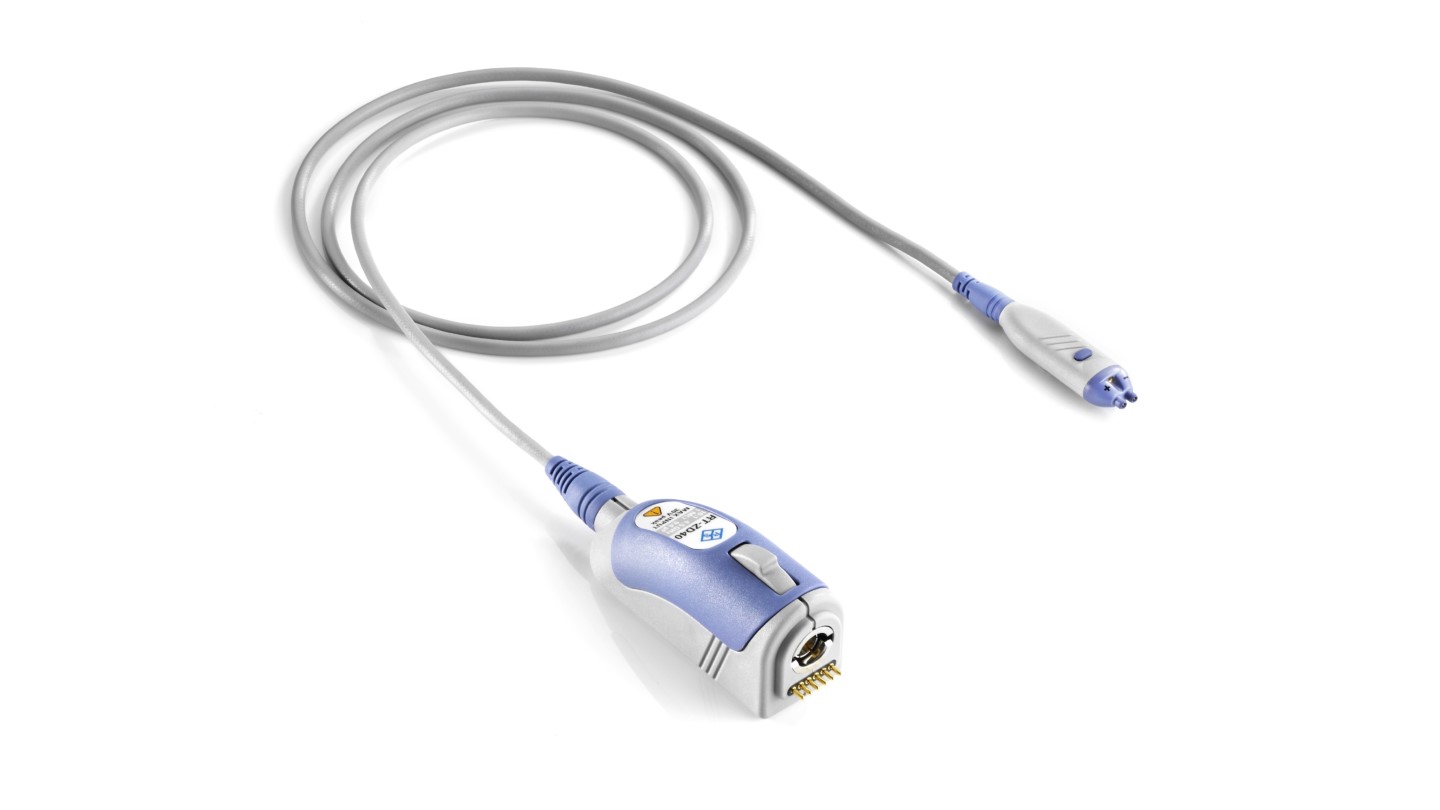

| R&S®RT-ZD20 | 1.5 GHz | 신호 소켓 사이: ±5 V (±5 V 오프셋 보상), 접지에 대한 각 신호 소켓: ±8 V (±22 V 오프셋 보상) | 10:1 | 1 MΩ || 0.6 pF | 기기 제어용 R&S®ProbeMeter 및 마이크로 버튼, 로데슈바르즈 프로브 인터페이스 |

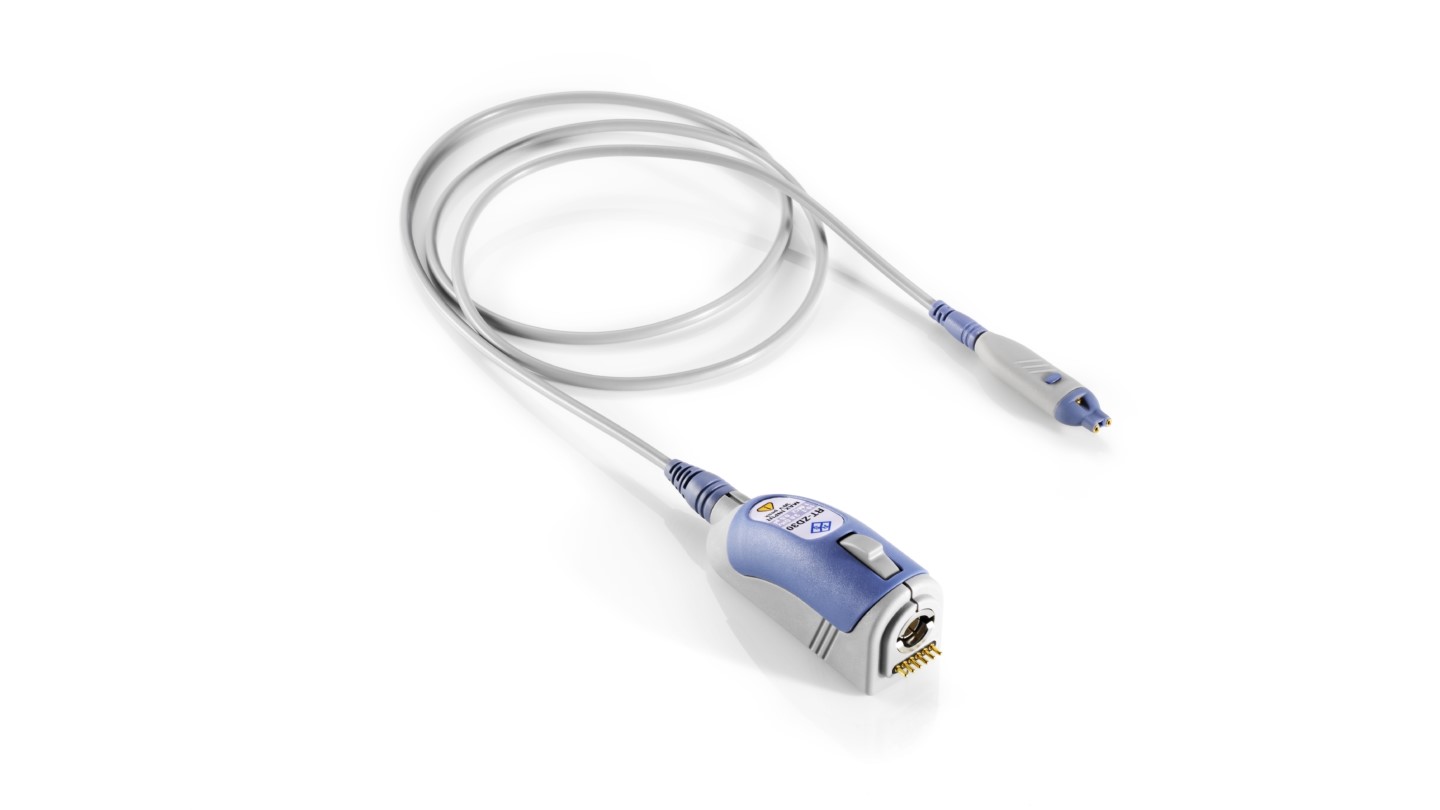

 | R&S®RT-ZD30 | 3.0 GHz | 신호 소켓 사이: ±5 V (±5 V 오프셋 보상), 접지에 대한 각 신호 소켓: ±8 V (±22 V 오프셋 보상) | 10:1 | 1 MΩ || 0.6 pF | 기기 제어용 R&S®ProbeMeter 및 마이크로 버튼, 로데슈바르즈 프로브 인터페이스 |
 | R&S®RT-ZD40 | 4.5 GHz | 신호 소켓 사이: ±5 V (±5 V 오프셋 보상), 접지에 대한 각 신호 소켓: ±8 V (±22 V 오프셋 보상) | 10:1 | 1 MΩ || 0.4 pF | 기기 제어용 R&S®ProbeMeter 및 마이크로 버튼, 로데슈바르즈 프로브 인터페이스 |
