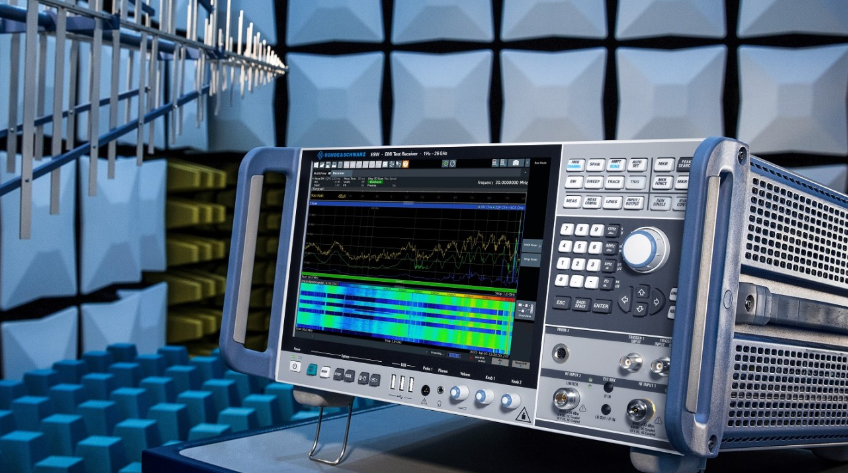

Rohde & Schwarz, R&S ESW EMI 테스트 수신기 대역폭을 1GHz로 확장

suhner@suhner.co.kr
2022-07-15
조회수 502


EMC 엔지니어가 더 빠른 측정 속도에 대한 증가하는 요구 사항을 충족할 수 있도록 로데슈바르즈 쾰른에서 열린 EMV 2022에서

높은 동적 범위와 측정 정확도를 유지하면서 실시간으로 최대 970MHz를 측정할 수 있는 고유한 광대역 솔루션을 소개합니다.

이 새로운 확장을 통해 R&S ESW EMI 테스트 수신기는 업계에서 가장 큰 대역폭을 제공하고 시장에서 가장 빠른 EMI 테스트 수신기가 됩니다.


측정 시간을 단축하고 간섭 신호를 보다 신중하게 분석하기 위해 R&S®ESW EMI Test Receiver는 새로운 R&S ESW-B350 옵션을 사용하여

FFT(Fast Fourier Transform) 대역폭을 350MHz 로 늘릴 수 있습니다.

그리고 새로운 R&S ESW-B1000 옵션을 통해 시장을 선도하는 970 MHz 로 확장됩니다.

따라서 R&S ESW는 RF, 기능, 다용성 및 하드웨어 품질에서 최고의 성능을 발휘할 뿐만 아니라 특히 사전 테스트 및 일반 EMI 분석을 위한

고속 테스트에서도 사용할 수 있습니다.


970MHz의 FFT대역폭을 제공 하는 R&S ESW-B1000을 통해 R&S ESW는 CISPR 밴드 C 및 D를 한 번에 처리할 수 있으며,

이는 준 피크 및 CISPR 평균 검출기가 병렬로 작동하더라도 측정 속도에서 상당한 이득을 제공합니다.

970MHz의 넓은 스펙트럼은 실시간으로 측정됩니다. 사용자는 진정한 갭리스 스펙트로그램의 이점을 누릴 수 있습니다.

드물게 발생하는 방출은 훨씬 더 오랜 시간에 걸쳐 관찰될 수 있으며 훨씬 더 높은 확률로 탐지됩니다.

듀티 사이클을 거치는 테스트 중인 장비의 방출은 가장 짧은 펄스를 놓치지 않고 970MHz의 넓은 스펙트럼에 걸쳐 기록됩니다.


상업, 군사, 항공 우주 및 자동차 애플리케이션에서 일하는 EMC 엔지니어는 R&S ESW 의 새로운 FFT 대역폭 확장이 제공하는 더 빠른 속도와

더 나은 신호 통찰력의 이점을 누릴 수 있습니다 .


R&S ESW-B1000 및 R&S ESW-B350은 2022년 4분기에 출시될 예정입니다.

두 옵션 모두 R&S ESW EMI 테스트 수신기에 대한 하드웨어 확장이며 모든 R&S ESW (S/N ≥ 103000) 에 개장할 수 있습니다 .
